带刹车平板式万向脚轮三维设计

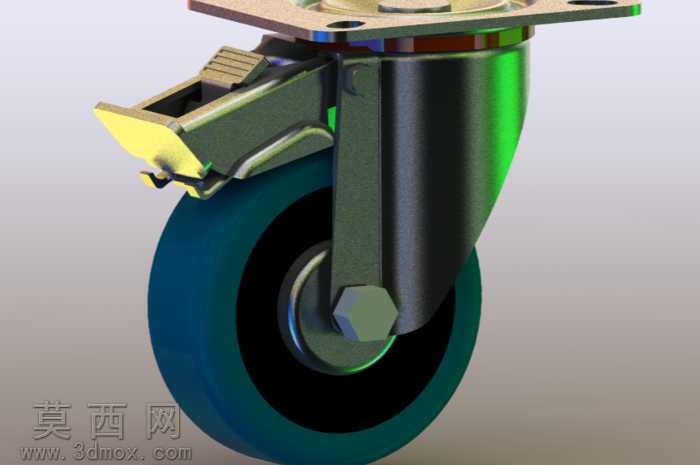

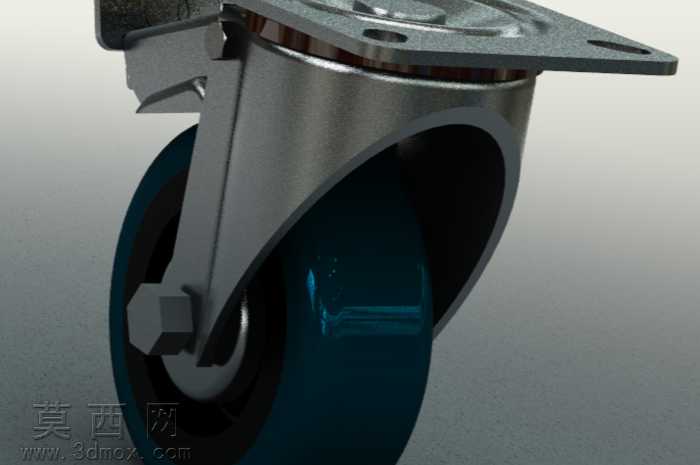

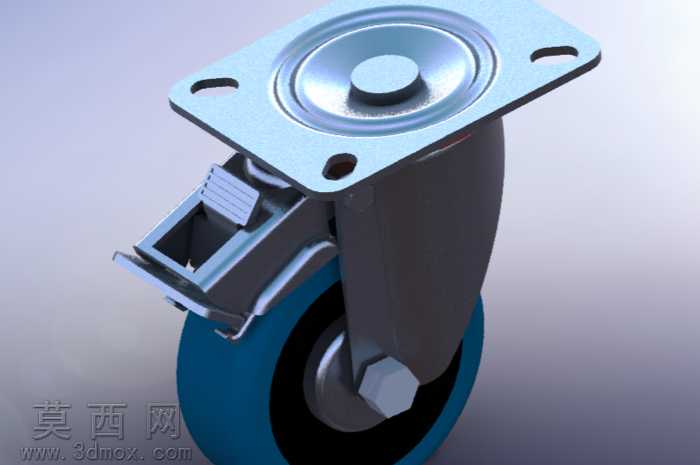

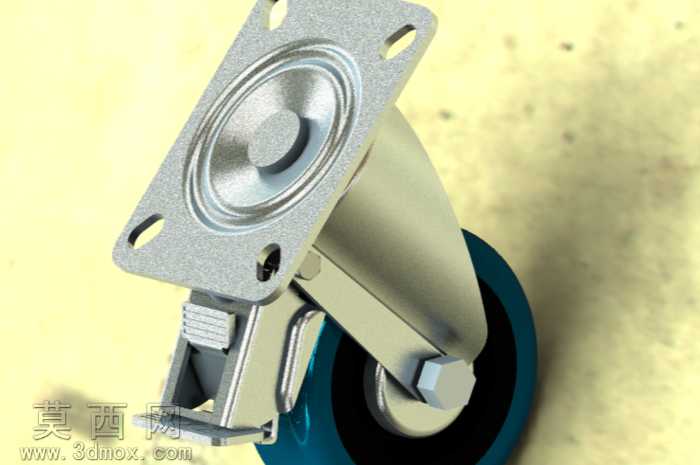

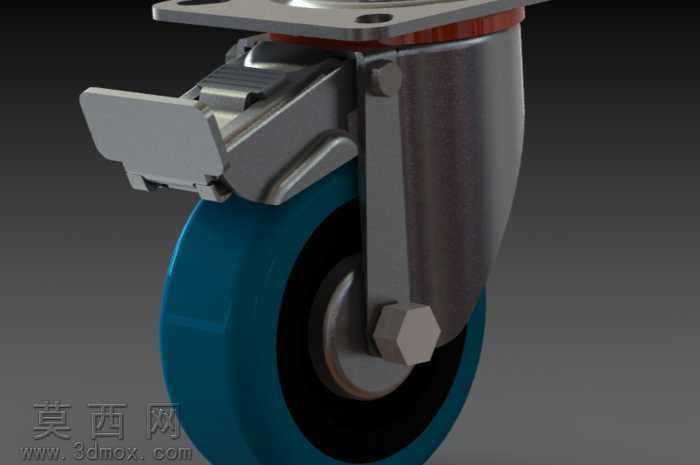

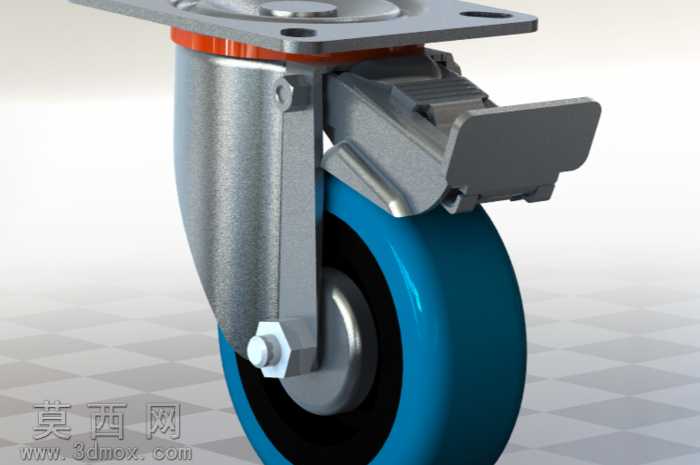

本款带刹车平板式万向脚轮采用三维参数化建模完成，建模过程中严格遵循工业脚轮的实际生产尺寸规范，对每一处结构细节都做了精准还原。建模初始阶段先完成整体结构的拆解规划，将脚轮分为顶部安装平板、回转支承结构、刹车组件、轮架、滚轮五大核心模块，分别进行独立建模后再完成整体装配约束，确保各部件之间的运动干涉检查完全符合实际使用逻辑。材质渲染阶段针对不同部件做了差异化的材质表现：顶部安装平板采用镀锌冷轧钢材质，还原金属表面细腻的哑光镀锌质感，同时保留安装孔位的冲压成型细节，边缘做了符合工艺要求的圆角处理，避免锐边结构；回转支承部分还原了内部钢珠回转结构的外部表现，金属表面做了轻微的磨损质感处理，更贴近工业产品的真实使用状态；刹车组件采用冲压钢件搭配弹簧卡扣结构，建模时精准还原了刹车拨片的卡扣角度、锁止块与滚轮的配合间隙，确保刹车锁止状态下的结构逻辑合理；轮架部分采用高强度改性PP材质，表面做了细微的磨砂纹理处理，还原工程塑料的哑光质感；滚轮部分采用蓝色高弹性聚氨酯材质，渲染时表现出聚氨酯材料特有的半哑光弹性质感，滚轮内部的金属轮毂、连接螺栓、锁紧螺母都做了精细建模，螺母的六角棱角、螺栓的螺纹细节都有清晰呈现。设计过程中充分考虑了脚轮的实际使用场景，平板式安装结构适配多数工业设备、货架、周转车的底部安装需求，万向回转结构可实现360度灵活转向，侧边刹车组件可同时锁止滚轮转动与万向回转，确保设备停放时的稳定性。整体模型装配关系完整，可直接用于虚拟样机验证、产品展示、工程图纸导出等场景，各部件的建模参数均可编辑调整，方便后续根据不同负载需求修改滚轮尺寸、支架厚度、安装板规格等参数，适配不同的使用要求。
