多缸内燃机曲轴结构三维设计作品

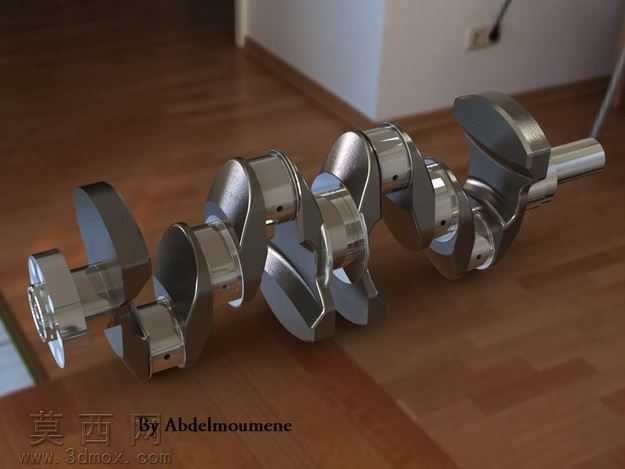

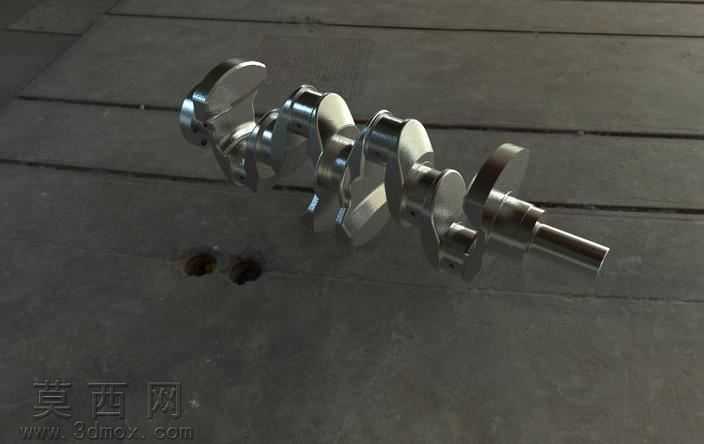

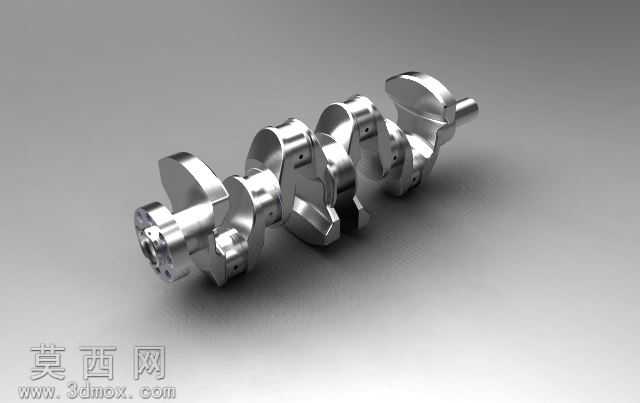

本作品为多缸内燃机配套曲轴的三维建模设计成果，建模阶段严格遵循内燃机曲轴的实际工程结构逻辑，以SolidWorks为核心建模工具，采用参数化草图驱动特征的建模思路，先绘制主轴颈、连杆轴颈的中心轨迹线，明确各曲拐的夹角排布、轴向间距参数，匹配四缸内燃机的做功间隔角设计要求，保证各缸做功行程的相位差符合内燃机运行的平顺性标准。建模过程中依次完成各段主轴颈、连杆轴颈的回转特征创建，精准构建连接主轴颈与连杆轴颈的曲柄臂结构，对曲柄臂的过渡圆角做了精细化处理，还原实际零件中用于降低应力集中的圆弧过渡设计，同时在对应轴颈位置设计润滑油道的通孔结构，还原曲轴工作过程中压力润滑油输送至各摩擦面的结构细节，对曲轴前端的皮带轮安装轴段、后端的飞轮连接法兰结构都做了1:1比例的特征还原，保证模型的结构完整性与工程参考价值。材质与渲染阶段，为模型赋予高光亮面金属材质，模拟锻钢曲轴经精加工后的金属质感，调整材质的反光度、粗糙度参数，还原机加工金属表面的细腻反光效果，场景采用室内木质桌面的写实环境，搭配柔和的漫反射光照，多角度呈现曲轴的曲拐排布、轴颈衔接、整体轮廓结构，清晰展示各部分的结构比例与形态特征。设计过程中充分考虑曲轴的实际功能需求，各轴颈的直径参数、曲柄臂的厚度、曲拐的偏心距都参考成熟内燃机曲轴的设计规范，保证结构比例符合实际工程应用的强度要求，过渡位置的圆角设计既还原了真实零件的工艺特征，也体现了曲轴设计中降低应力集中、提升零件疲劳强度的设计思路，整体模型结构完整，细节到位，可用于内燃机结构教学、动力系统部件展示、机械设计参考等场景。
