可变频宽范围可调谐减振装置结构设计

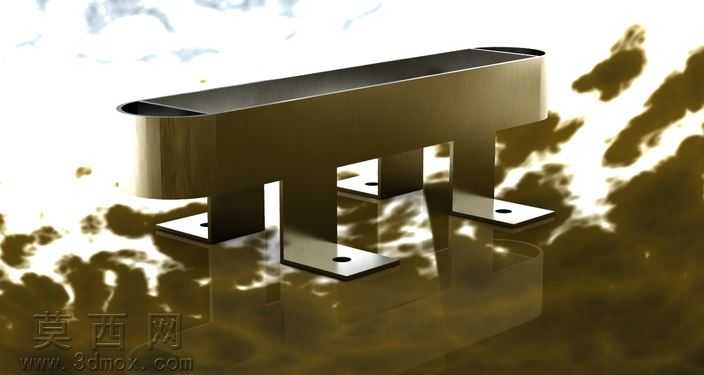

本作品为可调谐减振器原型三维建模成果，建模阶段首先围绕宽频振动吸收的核心功能需求开展结构拆解，将整体划分为顶部谐振腔体、中部支撑立柱、底部安装法兰三个核心模块，在三维建模环境中先完成各模块的基准草图绘制，对顶部腔体的长圆形截面轮廓做参数化约束，预留后续调谐结构的装配空间，保证腔体内部容积可根据目标振动频率区间做对应调整。建模过程中对支撑立柱的排布做力学适配设计，三根等截面支撑立柱呈三角稳定布局，分别连接顶部腔体与底部安装板，每块安装法兰上预留标准安装孔位，可直接适配不同规格的设备安装基面，无需额外做转接结构设计。材质与渲染阶段，针对金属构件的质感做分层材质调试，顶部谐振腔体采用哑光金属材质，添加细微的表面拉丝纹理与边缘倒角高光，还原金属构件的加工质感；支撑立柱与底部安装法兰做亮面金属材质区分，添加环境反射效果，在渲染输出时搭配半透明流体状背景元素，突出金属构件的轮廓立体感与结构厚重感，同时通过光影层次清晰展现各部件的装配关系与连接位置。结构设计层面，该减振器核心针对可变频率范围的振动吸收需求做适配，区别于固定频率的传统减振结构，可通过调整顶部腔体的内部参数改变自身固有频率，匹配不同工况下的振动频率区间，实现宽范围的谐振吸振效果，建模时对各部件的连接位置做干涉检查，确保支撑立柱与腔体、安装法兰的连接面完全贴合，安装孔位的同轴度误差控制在建模公差允许范围内，整体结构无冗余设计，各部件均可对应实际加工工艺做生产落地，可作为可变频率振动治理场景的原型参考，为后续的参数优化与实物试制提供完整的三维结构依据。
