PDN-1型带安装座回转式机械装置

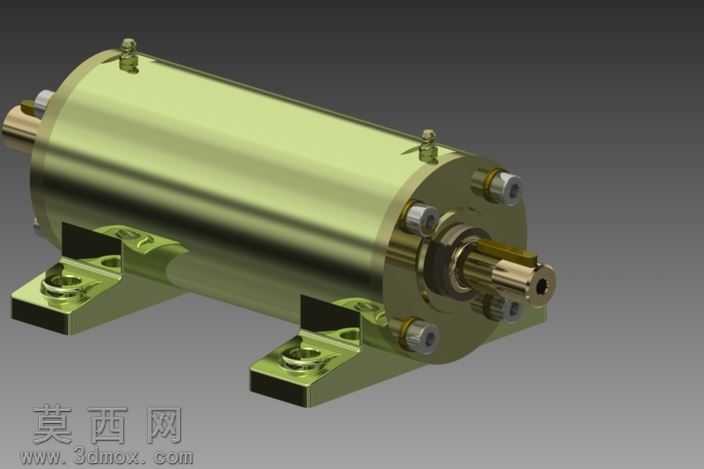

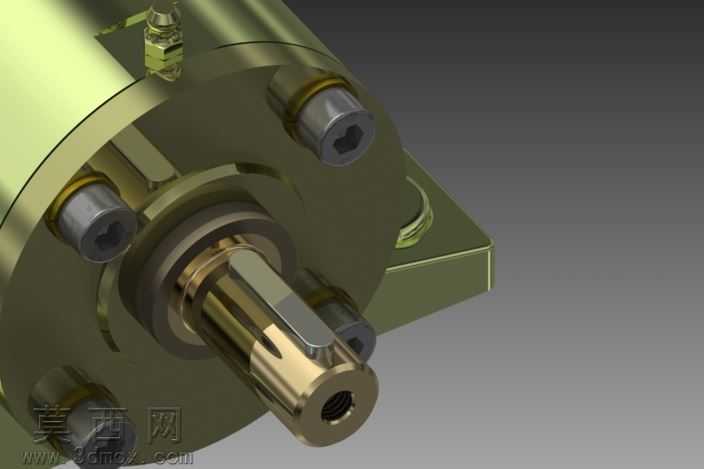

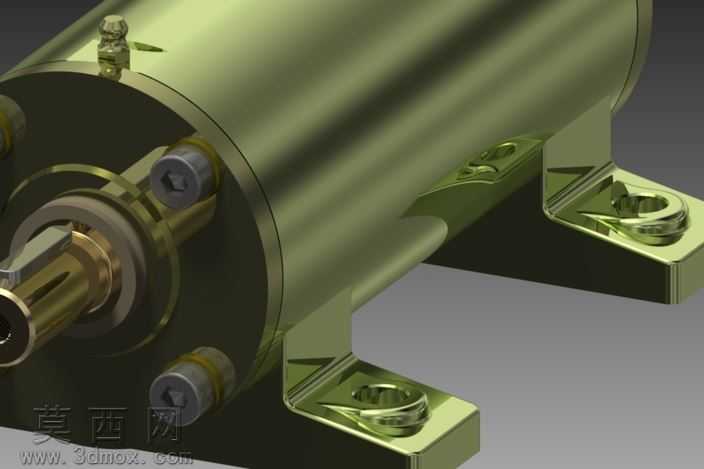

本作品为PDN-1型带安装座回转式机械装置的三维建模成果，建模阶段严格遵循机械设计装配逻辑，先完成核心回转筒体的基准特征搭建，以筒体中心轴线为全局装配基准，依次完成两端伸出轴、端盖连接结构、安装支座的特征构建。建模过程中对每一处配合尺寸做了参数化约束，确保两端轴段的同轴度公差、安装座定位孔的位置度公差符合机械加工装配要求，所有螺纹孔、沉孔特征均按照对应紧固件的标准规格绘制，未出现简化失真的结构。材质与渲染阶段，针对装置不同部件的实际用材做了区分：筒体与安装支座采用金属黄铜材质，调整材质的反射粗糙度参数还原金属机加工后的哑光金属光泽，紧固件、伸出轴段采用调质钢材质，适当提高材质高光强度表现钢材的精加工表面质感，密封件采用丁腈橡胶材质，调低反射值添加细微颗粒纹理还原橡胶的哑光磨砂质感，渲染时采用三点布光方案，主光源从侧上方投射突出装置的轮廓立体感，辅助光源补亮暗部结构避免细节丢失，背景采用中性灰色调突出装置主体。结构设计上，装置采用卧式双安装座支撑结构，安装支座设置带沉台的安装孔便于螺栓固定锁紧，筒体两端设置多组六角螺丝紧固端盖，端盖与筒体之间预留密封件安装槽位，轴段位置配套轴套、止动环、弹簧垫圈等零件实现轴向定位与密封防护，注油嘴结构预留于筒体侧壁便于后期维护注油，两侧密封件与O型圈的配合结构可有效阻挡外界杂质进入筒体内部，同时防止内部润滑介质泄漏。设计思路围绕小型回转类动力传输或执行部件的实用需求展开，兼顾结构可靠性与装配便捷性，所有零件的装配顺序符合实际机械装配工艺流程，不存在干涉错装的结构问题，完整还原了该类装置的真实结构形态。
