挖掘机旋转式液压抓木抓料装置设计

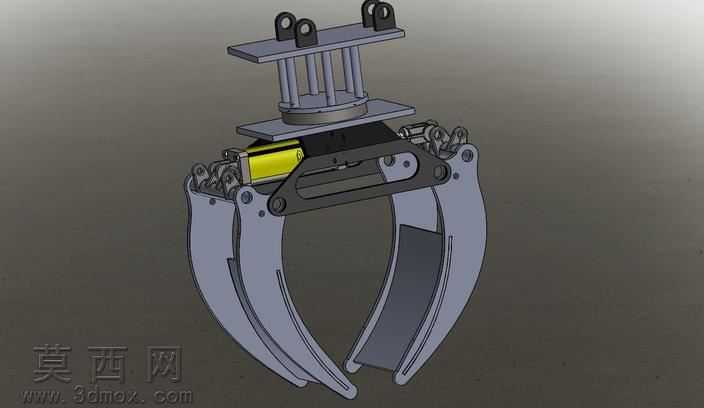

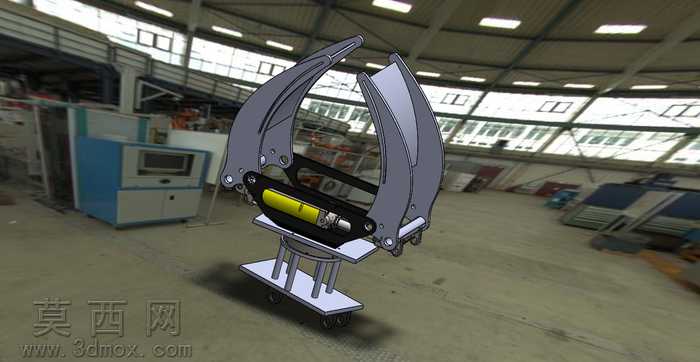

本作品为适配挖掘机的旋转式液压抓斗属具三维模型，建模过程严格遵循工程机械属具的实际设计规范，首先从安装连接法兰开始搭建基础结构，顶部设置双吊耳式连接座，匹配挖掘机小臂前端的铰接安装尺寸，保证与主机连接的结构强度与安装兼容性。建模阶段对回转支撑结构做了精细化还原，上下安装板之间设置立柱式支撑结构，内置回转驱动的安装位，可实现抓斗整体360度连续回转，满足不同角度的物料抓取作业需求。液压执行元件部分，模型还原了横向布置的液压油缸安装结构，油缸两端通过铰接销轴与两侧爪臂的驱动端连接，通过油缸的伸缩动作带动爪臂完成开合，铰接位置均设置了轴套、销轴的细节结构，还原真实的铰接传动逻辑。两侧爪臂采用弧形抱合式结构设计，爪臂内侧设置加厚的耐磨衬板结构，增大与物料接触的摩擦力，同时提升易磨损部位的使用寿命，爪臂的轮廓曲线经过反复调整，保证闭合时能够形成足够的抱合空间，适配木材、废钢、石块等多种不规则物料的抓取需求。渲染阶段采用金属材质为主的材质方案，主体结构件赋予哑光合金钢材质，液压油缸赋予亮面镀铬金属材质，铰接销轴做发黑处理的金属质感，耐磨衬板赋予高硬度耐磨钢的深色质感，不同部件的材质区分清晰，能够直观展现各部件的功能属性。结构设计上充分考虑了受力传递路径，抓取作业时的载荷通过爪臂传递到铰接点，再通过中部的支撑架传递到上部回转结构，最终传递到挖掘机小臂，各受力部位均做了加强筋结构设计，避免应力集中问题。整体模型装配关系完整，所有运动部件均保留了正确的运动自由度，可直接用于运动仿真验证，验证抓斗开合、回转过程中的干涉情况，也可用于工程机械属具的方案展示、结构教学以及后续的工程图纸转化参考，模型细节完整，从安装法兰到铰接销轴的小尺寸零件均做了还原，没有出现结构缺失或者装配错位的问题，能够真实反映该类液压旋转抓斗的实际结构特点。
