三孔100mm规格扬声器适配连接结构

　　在车载音频改装、小型桌面音响组装的实际作业场景里，扬声器与安装面板的适配偏差一直是容易被忽略却直接影响最终声学表现的细节问题，不少改装场景中会遇到扬声器安装孔位不匹配、密封不严导致声短路、长期使用后扬声器移位松动的问题，这款三孔100mm规格的扬声器适配结构，正是针对这类实际工程痛点完成的结构设计。从实际使用的功能逻辑来看，这个适配结构承担了两个核心作用，一是实现不同规格安装基面与100mm口径三孔固定位扬声器的衔接过渡，二是通过结构本身的密封与定位设计，省去安装时额外打胶、加装密封垫的繁琐工序，同时保证扬声器长期使用的位置稳定性。设计过程中没有采用常规的等厚平板转接环结构，而是在适配结构的两个端面分别设计了不同深度的环形槽结构，

　　靠近安装基面一侧的环形槽深度设置为0.5mm，这个尺寸的选择是经过实际装配验证的：常规车载安装面板、音箱箱体的安装面平面度公差普遍在0.3-0.4mm区间，0.5mm深度的环槽可以容纳常规厚度的丁腈橡胶密封胶圈，胶圈装配后高出环槽0.2mm左右，在螺栓锁紧的压力下可以完全填充安装面之间的微观间隙，避免声音从安装缝隙泄漏导致的低频衰减，同时也能阻挡外界的灰尘、水汽顺着安装缝隙进入扬声器腔体内部，延长扬声器的使用寿命。靠近扬声器安装侧的环形槽深度设置为2mm，这个槽的作用并非密封，而是精准的安装定位：100mm口径三孔固定的扬声器，其盆架边缘的定位凸台高度普遍在1.8-1.9mm之间，2mm深度的环槽可以刚好将扬声器的盆架边缘嵌入其中，

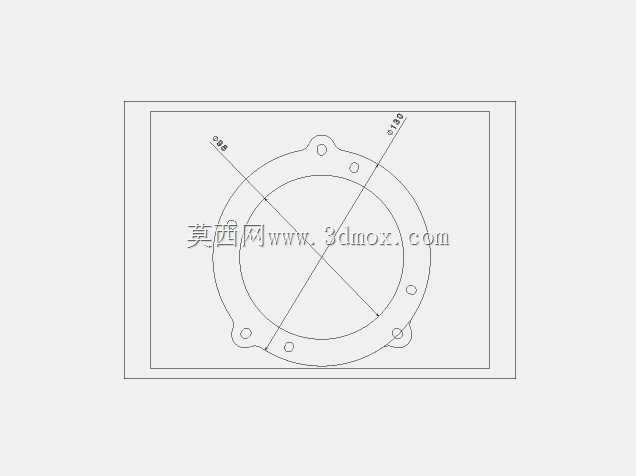

　　装配时不需要反复调整扬声器的居中位置，只要将盆架卡入环槽内，三个固定孔位就会自然对齐，大幅降低现场安装的对位难度，同时在长期使用过程中，即使固定螺栓出现轻微的预紧力衰减，环槽的侧壁也能限制扬声器的径向位移，不会出现扬声器偏心、与周边结构产生碰擦的异音问题。在安装边界的尺寸把控上，适配结构的外径设置为112mm，这个尺寸是综合考虑了安装空间冗余得出的：常规100mm扬声器的安装沉孔直径普遍在102-105mm之间，112mm的外径可以保证适配结构有足够的压接宽度覆盖安装基面的孔边缘，不会出现适配结构掉入安装孔的问题，同时适配结构的整体厚度控制在5mm，不会因为加装适配结构导致扬声器突出安装面板过多，影响后续的网罩装配或者车内内饰板的复位。三个固定孔的位置采用120度等分的圆周分布，孔中心所在的圆周直径为92mm，完全匹配市售主流100mm三孔固定扬声器的安装孔位尺寸，孔位直径设置为4.5mm，可以兼容M4规格的固定螺栓或者自攻螺丝，适配不同安装场景的紧固件选择。设计时还特意在适配结构的对应位置预留了连接器避让空间，没有采用全封闭的环体结构，而是在扬声器接线端子对应的位置做了局部的缺口处理，缺口的宽度为15mm，深度为3mm，足够容纳常规的2.8mm插簧接线端子以及线束的弯折半径，不会出现装配时线束被适配结构压破、端子被挤压变形导致接触不良的问题。实际装配验证中，

　　这款适配结构可以直接用于焦点k2 es 100K型号扬声器与x1 E84安装基面的适配安装，不需要对原有安装基面做任何的打孔、切削修改，只需要将密封胶圈嵌入0.5mm深度的环槽内，再将扬声器卡入2mm深度的定位环槽，对齐三个孔位锁紧紧固件即可完成安装，整个装配过程不需要额外的定位工装，普通的作业人员就可以完成标准化的装配作业，装配后的密封性能可以达到IP54级别的防尘防水要求，扬声器的同轴度偏差可以控制在0.2mm以内，完全满足音频设备的安装精度要求，不会因为装配偏差导致的声染色问题。在材质选择的适配性上，这个结构的三维建模过程中预留了均匀的壁厚，不管是采用ABS注塑成型用于民用音响改装，还是采用铝合金数控加工用于专业音频设备的装配，都可以直接基于这个模型调整工艺参数，不需要再做结构上的修改，壁厚的均匀性也避免了注塑过程中出现缩痕、变形的问题，数控加工时的走刀路径也可以做到最优化，减少不必要的材料去除量，降低加工成本。
