轻量化镂空三角加强结构夹持夹具

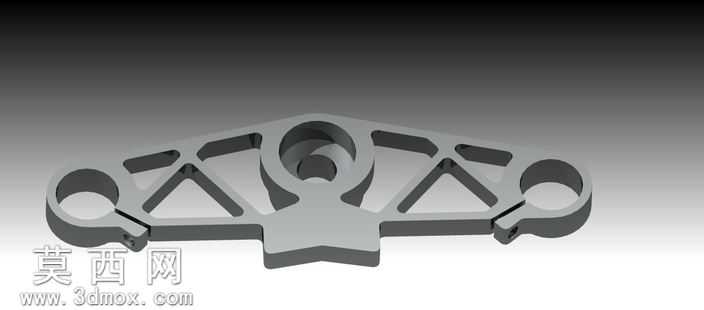

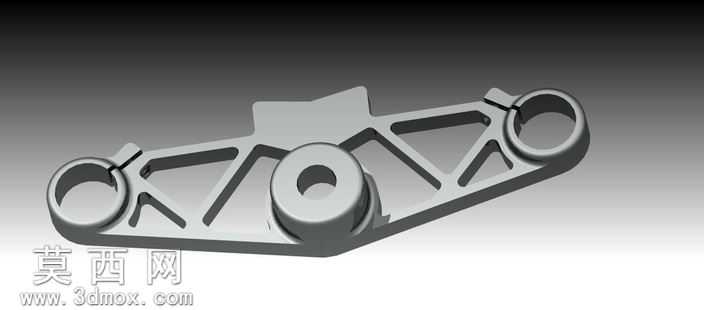

本作品为一款采用轻量化设计思路打造的夹持类夹具构件，整体建模过程依托三维参数化设计软件完成，从结构草图绘制阶段就确立了减重与刚性兼顾的核心设计目标。建模初始阶段先绘制构件的整体外轮廓基准，确定两端夹持环、中部连接主体的核心布局，两端的环形夹持位预留了卡扣式连接结构，可与配套的销轴类部件快速装配，实现开合夹持的动作需求。主体连接部分采用了对称式的三角镂空加强筋设计，在建模过程中通过草图阵列、拉伸切除的方式构建出规整的三角形镂空腔体，三角形结构本身具备优异的力学稳定性，在大幅削减构件整体材料用量、降低自身重量的同时，能够有效分散夹持作业时产生的应力，避免结构受力出现形变断裂的问题。中部设置的大尺寸环形轴座结构，通过同轴心的拉伸凸台与切除操作构建出阶梯式的轴孔结构，可与配套的转动轴配合，实现夹具整体的转动调节功能，轴孔边缘做了微小的倒角处理，既能够去除建模过程中产生的尖锐边角，也能在实际装配时减少轴件与孔位的装配摩擦，提升装配顺畅度。材质渲染阶段选用了哑光金属灰的硬质合金材质，调整材质的粗糙度与金属度参数，还原金属构件经过机加工后的细腻磨砂质感，同时添加了柔和的环境光影效果，清晰呈现出镂空结构的轮廓层次与构件的立体厚度，让整体结构的细节展示更加直观。构件的所有边角都做了统一的圆角过渡处理，避免应力集中的同时也让整体造型更加流畅协调，整体结构在满足夹持功能需求的基础上，最大化实现了轻量化优化，适合用于对构件重量有严格要求的夹持作业场景，结构对称规整，建模过程中所有特征均采用参数化驱动，后续可根据实际的夹持尺寸需求快速调整各部分的比例参数，适配不同的使用场景。
