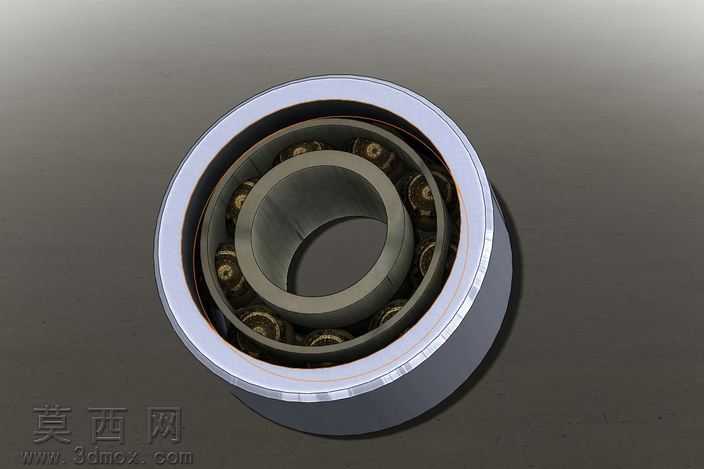

微型调心球面轴承三维结构设计作品

本作品为微型调心球面轴承的三维参数化建模成果，建模过程以SolidWorks为核心工具，严格遵循给定的尺寸参数开展全参数化设计，确保模型尺寸精度与设计要求完全匹配。建模初期先梳理球面轴承的核心结构组成，明确该类轴承由外圈球面滚道、内圈双滚道、球状滚动体、保持架四大核心部分构成，首先绘制内外圈的旋转截面草图，通过旋转凸台命令生成内外圈基体，其中外圈外表面为球面结构，内圈设置与滚动体适配的弧形滚道，保证轴承具备调心功能，可补偿一定范围内的同轴度误差与轴挠曲变形。滚动体建模阶段，依据给定的9颗钢球参数，先绘制单个球体模型，通过圆周阵列命令沿轴承内圈滚道均匀排布，确保每颗滚动体与内外圈滚道的接触位置精准，无干涉错位问题。保持架部分采用兜孔式结构设计，通过拉伸、切除命令生成保持架基体后，对应每颗滚动体位置加工球形兜孔，兜孔尺寸略大于滚动体直径，既保证滚动体可在兜孔内灵活转动，又能限制滚动体间距避免相互摩擦。材质与渲染阶段，为内外圈、滚动体赋予高碳铬轴承钢材质，调整材质参数还原轴承钢特有的银灰色金属光泽与细微磨砂质感，为保持架赋予冲压黄铜材质，通过调整粗糙度、反射率参数区分不同部件的材质差异；渲染时采用柔和的工业产品打光方案，添加环境光遮蔽效果突出轴承各部件的结构层次，清晰展现内外圈的配合间隙、滚动体的排布状态、保持架的限位结构。设计过程中重点验证了轴承的装配合理性，通过干涉检查确认各部件间无不合理干涉，滚动体与滚道的接触副符合球面轴承的运动原理，可直观展示该类轴承的调心运动逻辑，模型结构完整，细节还原度高，可用于机械结构教学、五金配件选型参考、虚拟装配场景搭建等用途，完整还原了小内径4毫米、大外径10毫米、宽度4毫米规格球面轴承的全部结构特征。
