丹佛斯OMS160摆线液压马达三维设计

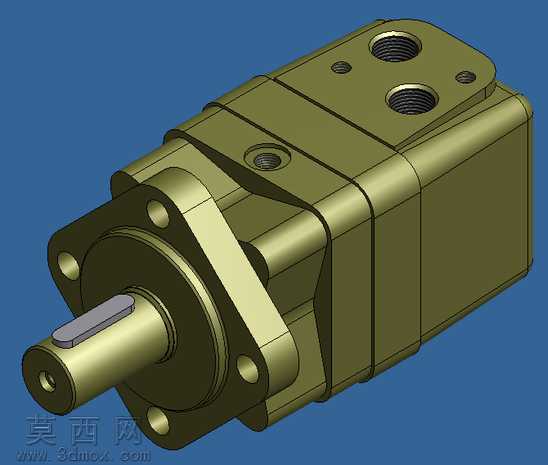

本模型为丹佛斯OMS160型摆线液压马达的完整三维数字化设计成果，建模过程严格遵循该系列液压马达的实际工业尺寸规范，完整还原了产品的全部结构细节。建模阶段以摆线液压马达的工作原理为核心逻辑，首先搭建整体装配基准坐标系，依次完成输出轴组件、配流机构、摆线针轮啮合副、壳体主体、进出油口法兰、端盖密封结构的独立零件建模，再通过同轴配合、端面贴合、间隙约束完成整机装配，所有配合关系完全匹配实物的装配公差要求，可直接用于装配干涉检查、运动仿真验证。渲染阶段采用金属哑光军绿色漆面材质模拟马达壳体的铸钢喷塑外观，输出轴与安装法兰面赋予金属切削加工后的亮面钢材质感，进出油口的内螺纹细节做了精细化还原，密封沟槽、安装定位孔、定位销孔的细节均完整呈现，整体渲染效果贴近工业产品实物的视觉质感，清晰区分了不同功能部件的材质差异。结构设计上完整还原了该型马达的安装法兰尺寸、输出轴平键连接结构、进出油口的螺纹规格与位置布局，壳体上的工艺孔、泄油孔细节均未省略，内部摆线轮与针齿的啮合结构符合OMS系列马达的排量参数设计，可直观展示液压油进入马达后推动摆线轮公转自转、通过配流轴持续配流最终将液压能转化为输出轴旋转机械能的工作过程。该三维模型可用于液压系统集成设计时的部件选型匹配、安装空间校核，也可作为液压传动教学的可视化演示素材，帮助技术人员快速理解摆线液压马达的内部构造与工作逻辑，为液压系统的方案设计、产品改型提供可靠的三维数字参考。
