三阶魔方内部结构拆解三维设计作品

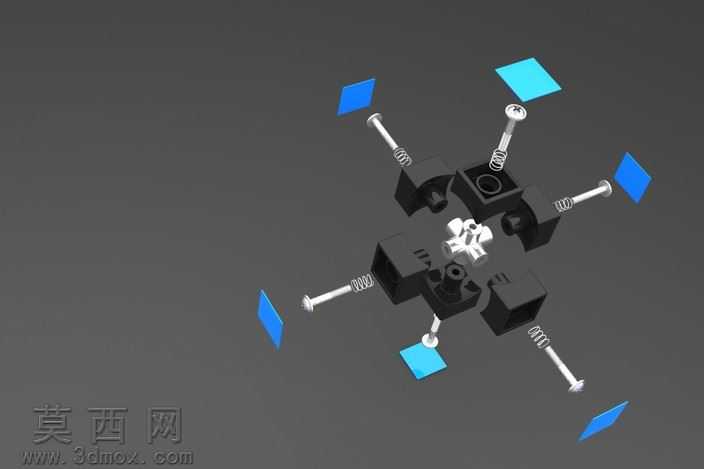

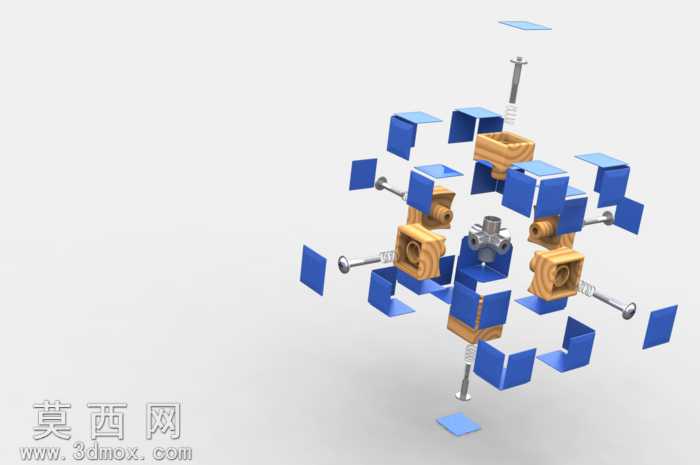

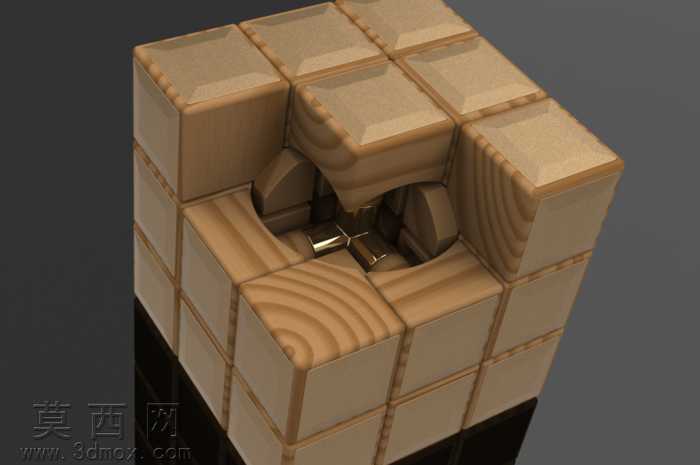

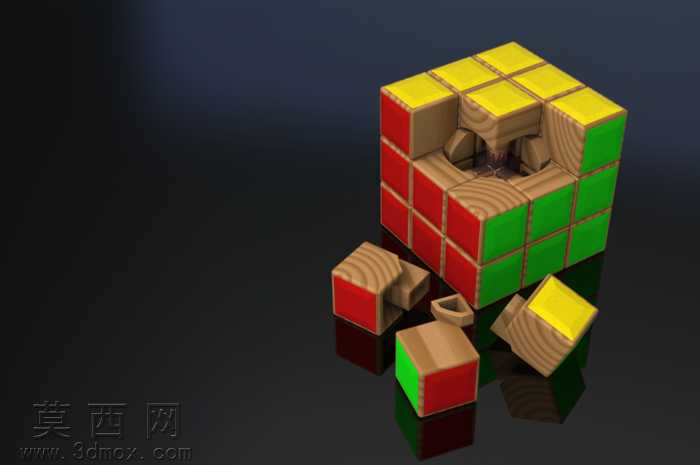

本作品围绕经典三阶魔方的内部传动结构开展三维建模设计，在建模前期对真实三阶魔方的装配逻辑、转动配合关系进行了完整梳理，将魔方拆解为外部色块块体、中心连接轴组、木质传动内核、金属紧固连接件四大类独立构件逐一进行参数化建模。建模过程中严格遵循真实魔方的尺寸比例，对每一个边角块、棱块的卡扣衔接结构做了精准还原，保证各部件在虚拟装配完成后可实现与实物一致的多向转动配合逻辑，不会出现结构干涉、卡位错位的问题。材质渲染阶段，为外部蓝色色块块体赋予哑光硬质塑料材质，调整表面粗糙度参数模拟真实魔方贴片的细腻磨砂触感，避免过度反光造成的视觉失真；内核传动部件采用仿真木质材质，通过纹理映射还原实木的自然纹路与温润哑光质感，区分开外部塑料件与内部结构件的材质差异；金属连接轴与紧固螺丝部分赋予亮面金属材质，添加细微的使用划痕纹理提升真实感，弹簧部件还原金属镀锌的淡银色光泽与弹性结构特征。整体渲染采用爆炸视图的呈现方式，将所有构件沿魔方的三维坐标轴方向有序分散排布，清晰展示每一个零件的装配位置与衔接关系，既保留了魔方完整的结构辨识度，又能让观看者直观理解三阶魔方能够实现多面灵活转动的内部结构原理。设计过程中特意对内核的十字连接轴结构做了细节优化，调整了轴体与块体连接位的间隙参数，既保证结构连接的稳固性，又预留出足够的转动余量，还原真实魔方顺滑转动的结构基础，同时对每一个块体的圆角弧度做了精细化处理，匹配实物魔方的握持手感特征，让整个三维模型在结构准确性与视觉真实度上都达到较高水准，完整复现了经典三阶魔方从外部色块到内部传动的全结构细节。
