四色印刷机生产线三维结构设计

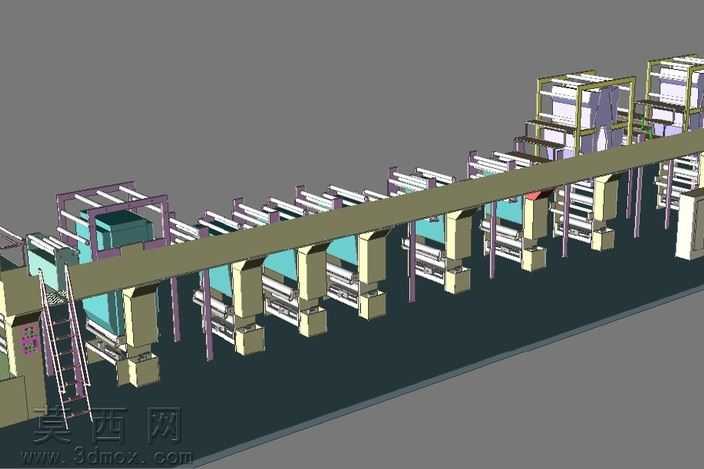

本作品为四色印刷机生产线的三维结构设计，整体采用模块化布局思路，通过三维建模软件完成全结构的1:1比例搭建，完整还原了多工位连续印刷生产线的机械构成。建模过程中首先搭建整体输送主线结构，采用长跨距横梁作为输送载体的支撑基础，横梁下方均匀布置支撑立柱，每根立柱底部设置调平支撑座，保障长距离输送结构的整体稳定性，避免生产线运行过程中出现结构形变影响印刷精度。沿输送主线依次排布四组独立的印刷工位单元，每个工位单元采用框架式机架结构，机架采用标准工业铝型材拼接搭建，既保证结构强度又兼顾装配调试的便捷性，每个工位内部集成印刷执行组件、物料定位组件、工位防护结构，相邻工位之间预留足够的维护操作空间，同时在生产线首端位置设置爬梯结构，方便操作人员登上高位平台完成设备调试、耗材更换与日常检修作业。材质渲染阶段针对不同结构部件匹配对应材质属性：支撑机架与金属结构件赋予哑光金属漆材质，还原工业设备的金属质感；输送横梁赋予浅米色耐磨涂层材质，模拟生产线输送梁的实际表面处理效果；爬梯结构赋予防滑金属材质，突出安全部件的功能属性；各工位的功能组件根据实际功能区分材质，传动部件赋予光亮金属材质，防护外罩赋予半透明或哑光工程塑料材质，通过材质差异清晰区分不同功能模块，让整体模型的结构层级一目了然。结构设计上充分考虑连续印刷生产的工艺需求，各印刷工位沿输送方向等距排布，保障物料经过每个工位时能够精准完成对应色组的印刷作业，工位与输送主线的衔接位置设置导向定位结构，避免物料输送过程中出现偏移影响印刷套准精度；整体管线与传动结构隐藏布置在机架内部与横梁下方，既保证外观整洁又避免外露结构影响生产操作，同时预留了传动组件、电控组件的安装空间，让模型不仅具备外观展示效果，更能够直接用于结构验证、装配模拟与生产布局规划。建模过程中对所有连接部位、装配关系都做了精准还原，螺栓连接位、型材拼接位、部件安装位都按照实际机械装配标准设计，不存在结构干涉问题，能够直观展示四色印刷生产线的完整工作流程与机械构成逻辑。
