圆形凹凸标识印章结构三维设计

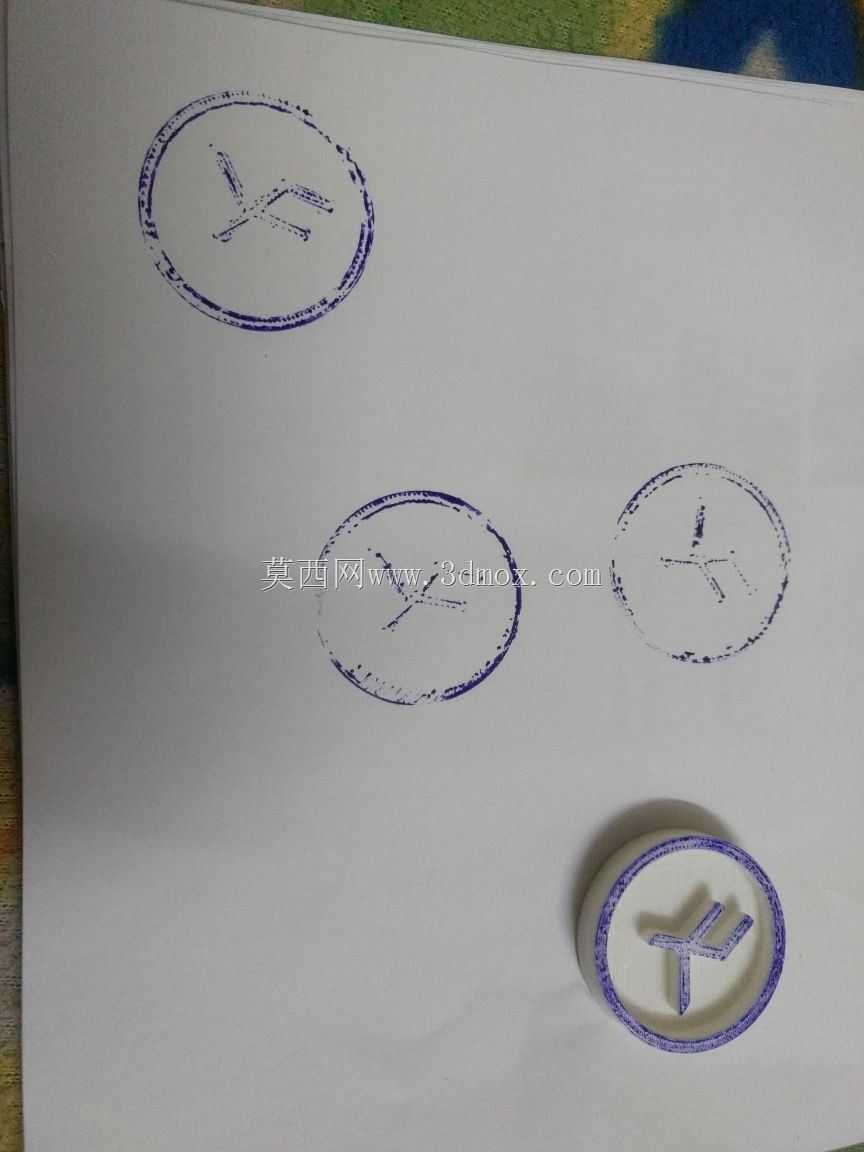

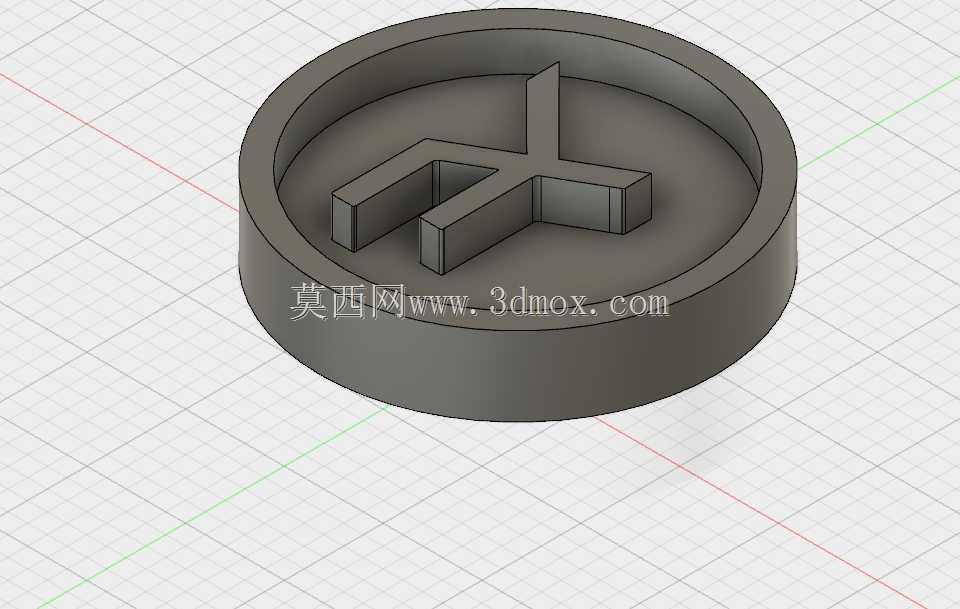

　　这款压印类结构件的设计，最初是面向手作文创、纸品标识、手工包装打标的实际场景做的适配，日常在手工纸品压痕、火漆替代压印、手作包装标识加盖的场景里，这类结构不需要额外加热，靠简单的按压施力就能在纸面、软质封皮、薄皮革表面留下清晰的凸起标识，相比传统平面印章，它的一体式结构没有零散配件，日常收纳和使用都不需要额外组装，拿取就能直接操作。从结构设计逻辑来看，整体采用带围边的圆形底座作为主体承载结构，外圈的环形围边高度比内部凸起的标识结构高出0.8mm左右，这个尺寸差是经过反复调整的——当压印施力时，外圈围边会先接触被压印的材质表面，形成一个稳定的受力支撑边界，避免按压过程中结构侧滑偏移，同时能控制凸起标识的压入深度，

　　不会因为施力过大把标识压得过深导致纸面破损，也不会因为施力不足导致压痕模糊。内部的凸起标识采用等壁厚的直壁结构，所有凸起棱边都做了R0.2的微小圆角处理，一方面是避免尖锐棱边在压印时划破软质材料表面，另一方面在加工环节，不管是采用3D打印制作原型，还是后续开模做小批量注塑生产，这个微小圆角都能减少应力集中，避免凸起结构在反复按压受力时出现根部断裂的问题。底座的厚度设置为5mm，这个厚度是兼顾握持手感和结构强度的选择：太薄的话整体刚性不足，按压时底座会出现微形变，导致压出来的标识深浅不均；太厚的话整体重量偏大，长时间手持操作容易产生疲累感，而且会额外增加加工的材料消耗。围边的外壁做了1度的拔模斜度，不管是FDM3D打印还是光固化打印，

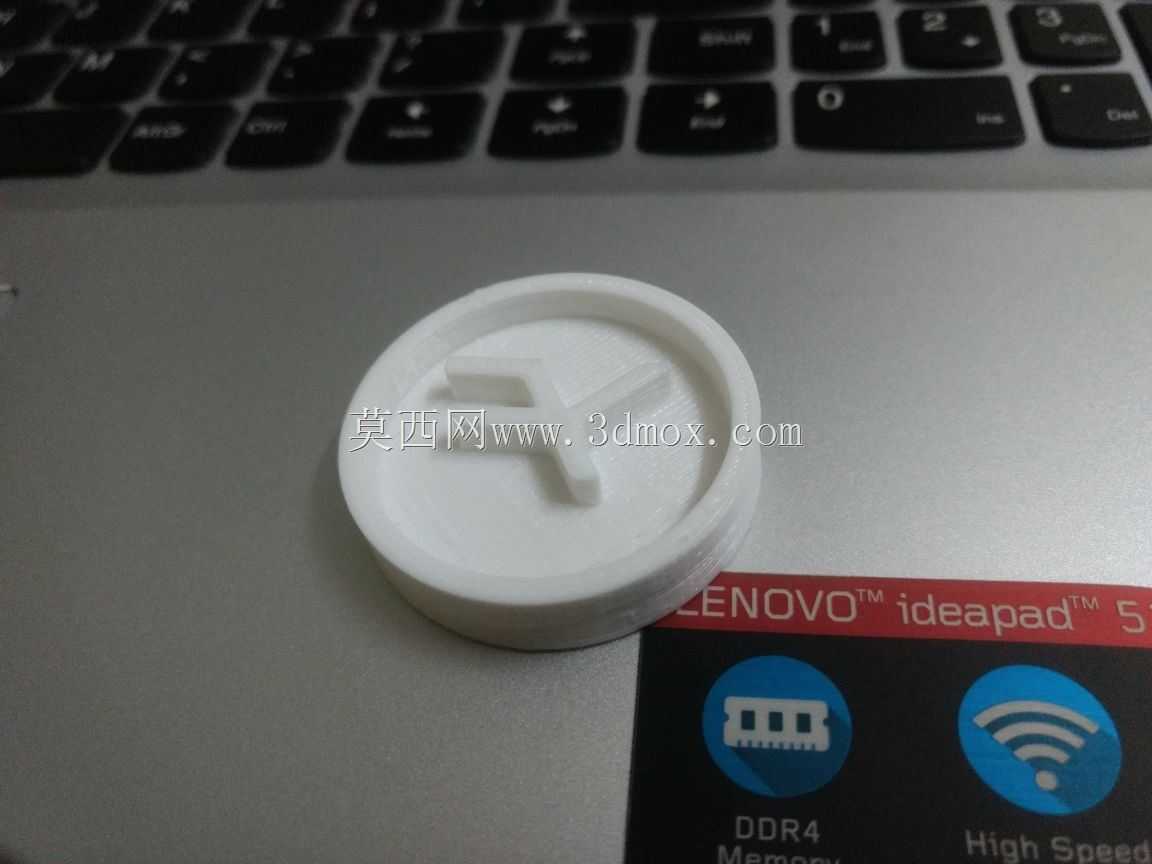

　　这个斜度都能让打印完成的工件不需要额外打磨就能顺利从构建平台取下，后续如果要做硅胶翻模生产，这个斜度也能方便脱模，不会刮坏模具内腔。从安装和适配的角度来说，这个结构本身不需要额外的固定安装位，日常使用时直接手持外圈围边就能施力，如果需要适配常规的手柄式印章夹，只需要在底座背面加工一个直径10mm、深度2mm的圆形沉孔，就能和市面上通用的印章手柄过盈配合，不需要改动整体的外部轮廓，适配性很强。在实际使用的受力验证里，内部凸起标识的根部做了0.3mm的圆角过渡，当垂直施加150N的按压力时，根部的最大应力远低于常用PLA、光敏树脂材料的屈服强度，反复按压上千次也不会出现结构开裂的问题。围边的端面做了镜面级的平整处理，

　　压印时和被加工材料表面完全贴合，不会出现局部漏压的情况，凸起标识的顶面也保持和围边端面平行，平行度公差控制在0.1mm以内，保证压出来的标识每一处的压痕深度一致，不会出现某一部分清晰某一部分模糊的问题。考虑到不同场景的使用需求，这个结构的尺寸可以等比例缩放，最小可以缩到直径20mm做小型的手账标识压印，最大可以放大到直径120mm做包装外箱的标识压印，缩放过程中所有的壁厚、圆角、高度差都按比例同步调整，不需要重新做结构校核，能快速适配不同的使用场景。和传统的分体式印章结构相比，这款一体式的结构没有连接缝隙，日常使用时不会有印泥、纸屑残留在缝隙里，清洁起来只需要用软布擦拭凸起表面和围边内侧即可，维护成本很低。在设计过程中特意规避了细小的悬空结构，所有凸起部分的悬空角度都大于45度，3D打印时不需要添加额外的支撑结构，打印完成后不需要做支撑拆除的后处理，直接就能使用，大幅降低了单件制作的时间成本和材料损耗。针对软质皮革压印的场景，这个结构的凸起高度可以根据需求调整到1.5mm，配合手动压力机使用时，能在厚度2mm以内的植鞣革表面压出清晰持久的标识，不需要额外做烫金处理，压痕就能保持长期不磨损。
