AutoCAD绘制的彩色三维房屋平面结构

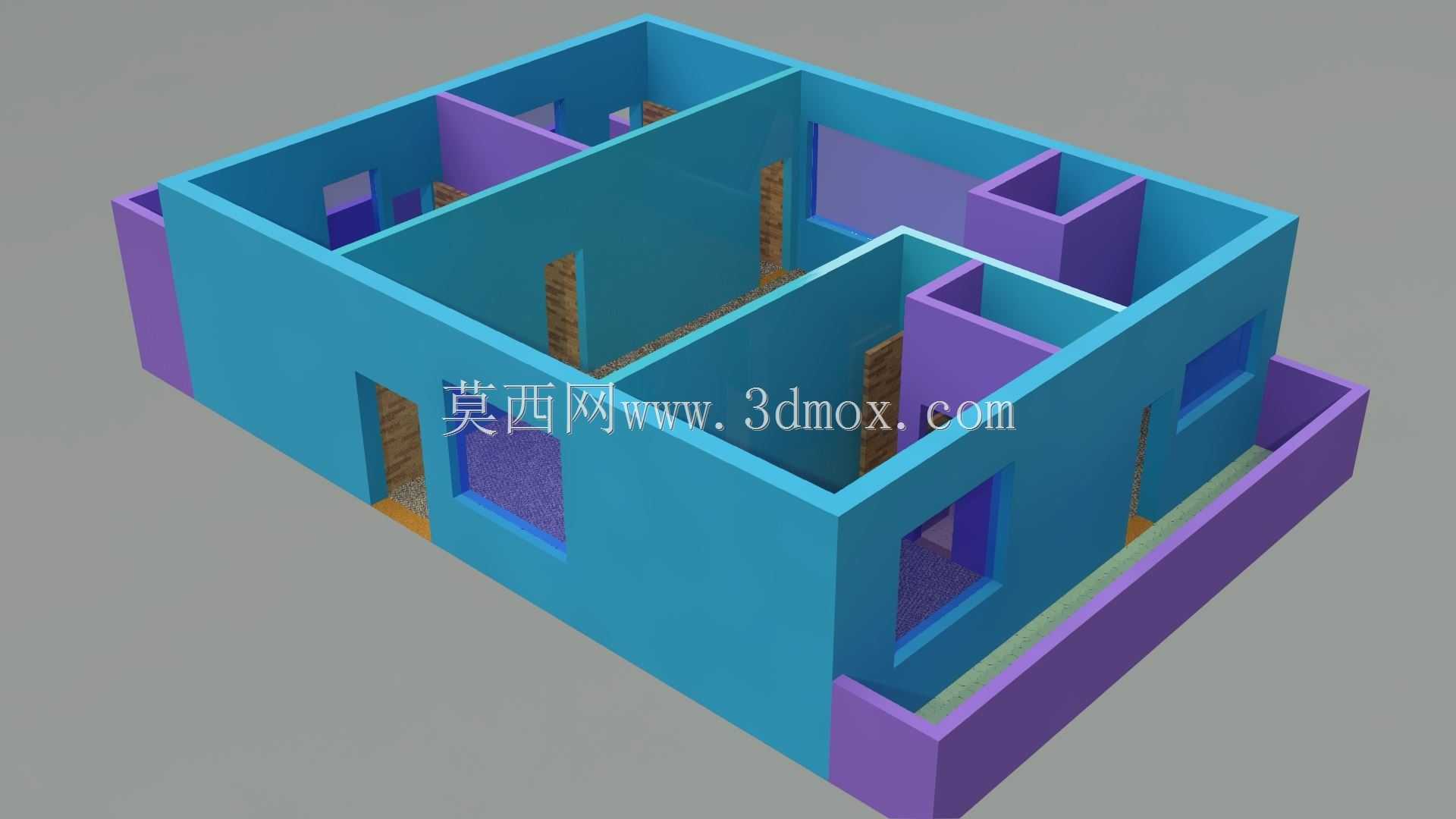

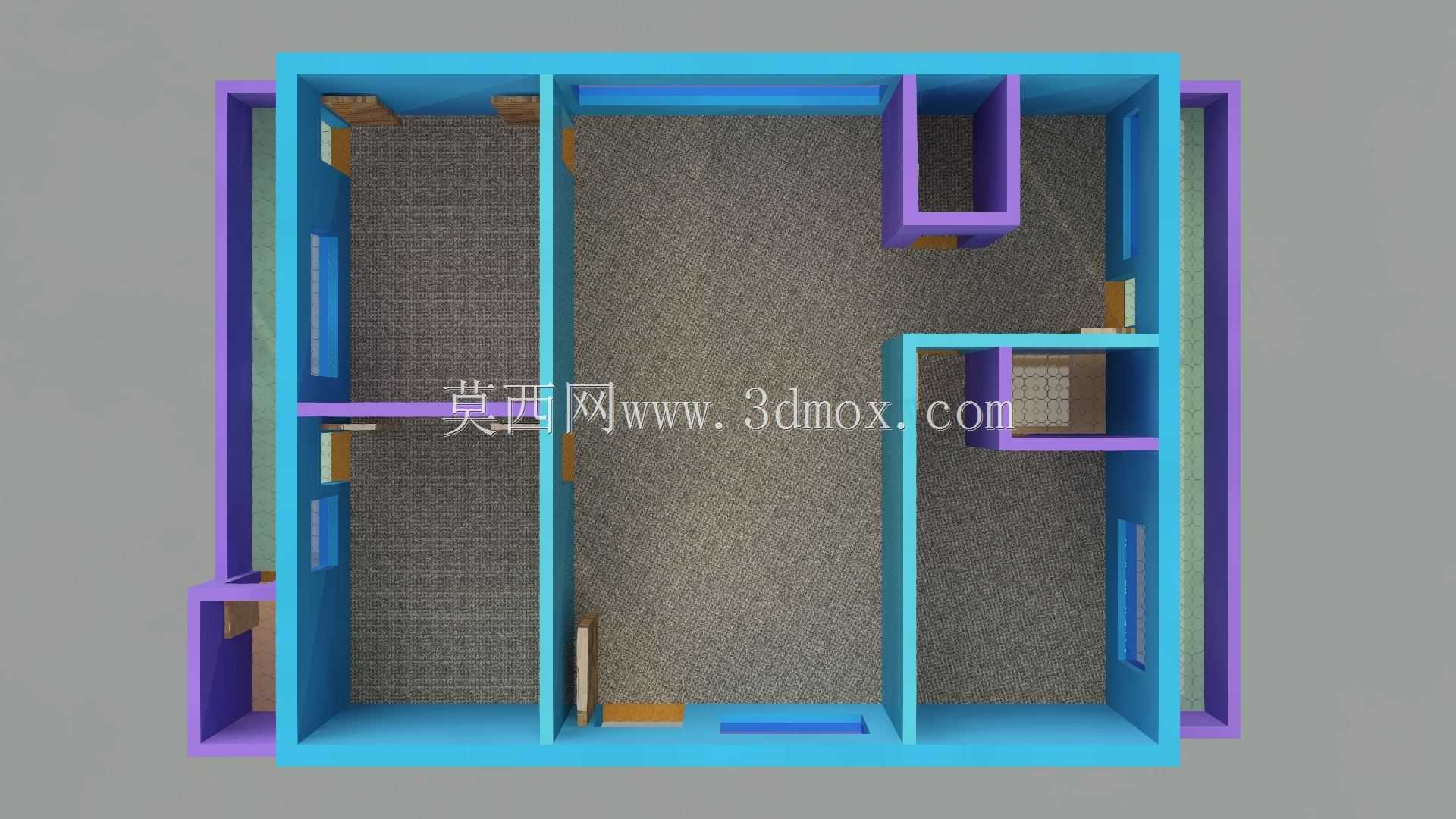

　　这套三维房屋平面结构模型，核心服务于建筑方案初期的空间推敲与可视化沟通环节，在民用住宅设计、小型自建房方案论证、室内装修前期布局规划场景中都能发挥实际作用，区别于传统二维平面图纸，三维化的墙体与空间分隔能让非专业参与方快速理解户型的动线逻辑与空间尺度，避免二维图纸读图偏差带来的方案反复。从模型的结构设计来看，整体采用实体墙体建模逻辑，不同功能区域的墙体通过色彩做了区分，外墙统一采用蓝青色实体表现，内部隔墙采用紫色区分，门洞位置预留了完整的通行边界，窗洞在对应墙体上做了贯通式开孔，外围还设置了紫色的低矮边界模拟户外散水或小院围挡结构，所有墙体的转角处都做了直角闭合处理，没有出现二维图纸常见的线脚错位问题，

　　能直接导出用于方案汇报的渲染图，也能作为后续深化建模的基础底模。设计思路上没有做冗余的装饰构件，完全聚焦平面布局的核心信息传递，所有墙体的厚度都按照常规民用建筑的通用尺度设置，外墙厚度满足常规承重或围护结构的尺寸要求，内部隔墙采用轻质隔墙的通用厚度，门洞的宽度按照不同功能空间的通行需求做了区分，入户门、室内房间门的预留宽度符合日常使用的通行边界，窗洞的设置位置对应每个独立空间的采光面，避免出现暗房的布局问题，内部空间的分隔逻辑清晰，公共活动区域与私密休息区域通过墙体做了自然动线分隔，没有出现动线交叉的布局硬伤。从安装与边界适配角度来说，这套模型的整体外轮廓尺寸规整，没有出现异形突出的结构，能直接适配不同大小的用地红线边界，

　　在调整户型尺度时，只需要拖动对应墙体的边线就能完成空间尺度的调整，不会出现墙体断裂或空间重叠的问题，每个独立房间的封闭性都做了校验，不存在漏缝或非闭合的空间区域，能直接用于后续的面积统计、采光模拟等基础分析工作。在实际工程应用中，这类三维平面模型还能对接装修阶段的点位布置工作，墙体的实体属性可以直接附着水电走线的参考点位，窗洞的预留位置能直接匹配常规门窗的安装尺寸，不需要重新做开孔处理，外围的围挡结构也能为室外管线、景观布置提供基础的边界参考，相比从零开始搭建三维户型，这套已经完成基础墙体分隔的模型能节省至少六成的前期建模时间，让设计人员把更多精力放在空间优化与功能适配上面，而不是重复的墙体绘制工作。

　　模型的空间尺度逻辑完全贴合民用建筑的设计规范，没有出现不符合日常使用的窄小通道或过大的浪费空间，每个功能区域的面宽与进深比例都在合理区间，能满足常规家具布置的尺寸需求，不会出现家具摆放后通行空间不足的问题，墙体的高度也按照常规住宅层高设置，能直观感受到空间的竖向尺度感，区别于二维图纸只能表达平面信息的局限，三维视角下可以直接切换不同角度查看空间的连通关系，检查是否存在视线遮挡或动线不畅的问题，在方案汇报阶段，这类彩色区分的三维模型也比线框图纸更有说服力，能让业主快速理解每个空间的位置与大小，减少沟通成本。
