腋拐配套置物承载支架结构设计

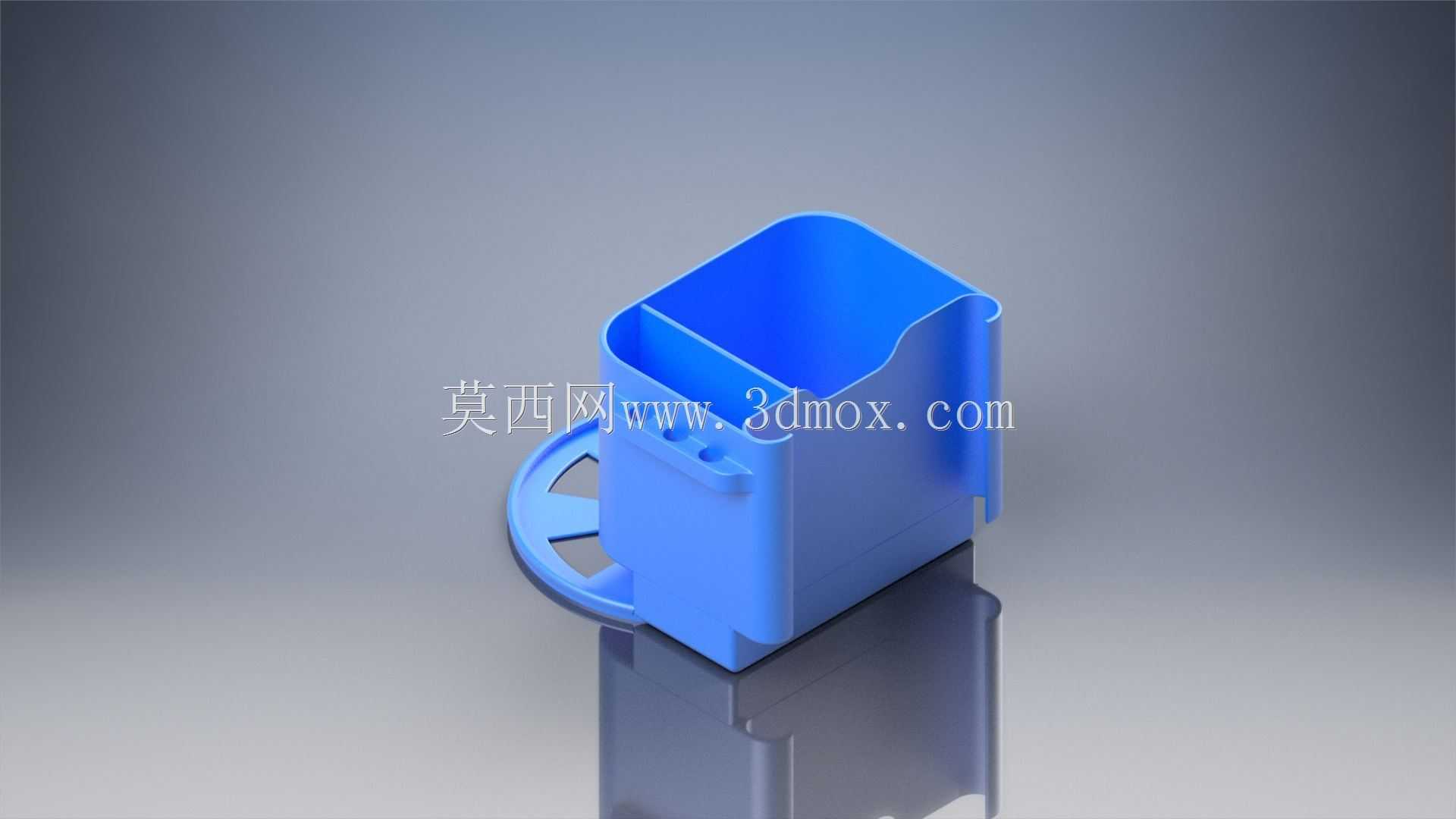

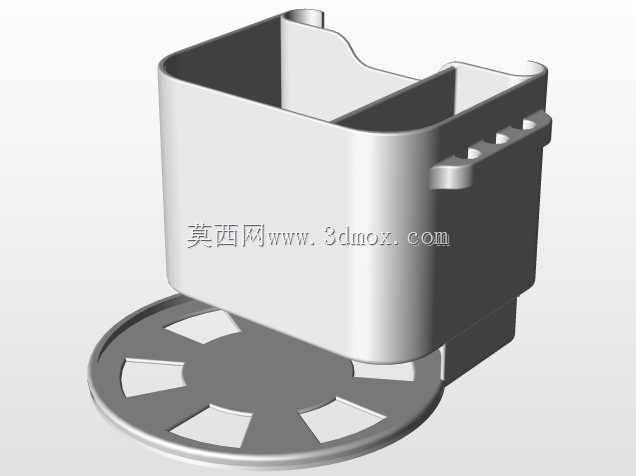

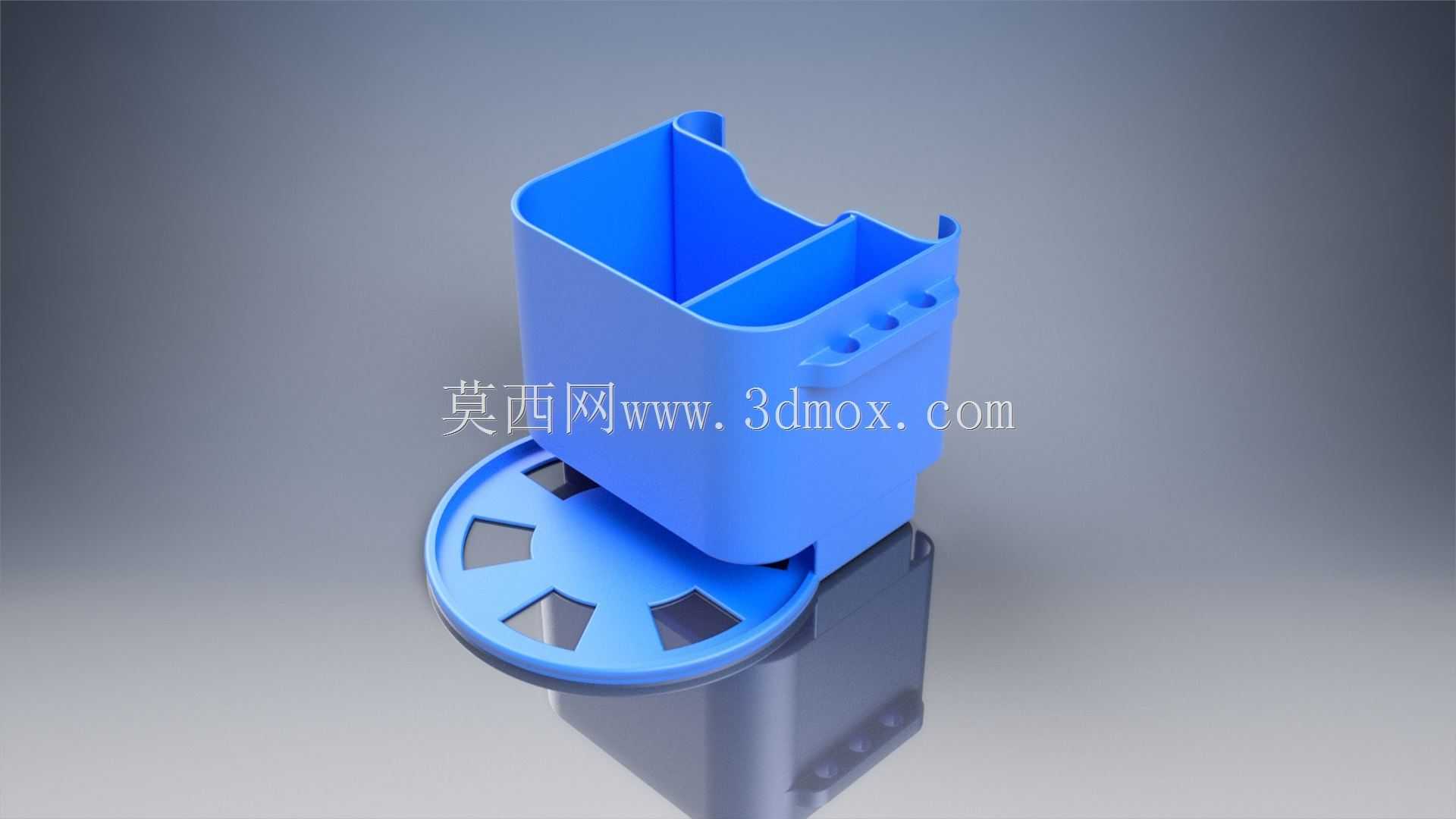

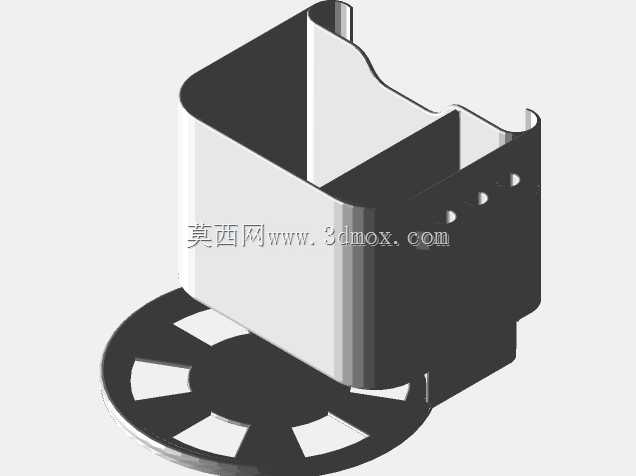

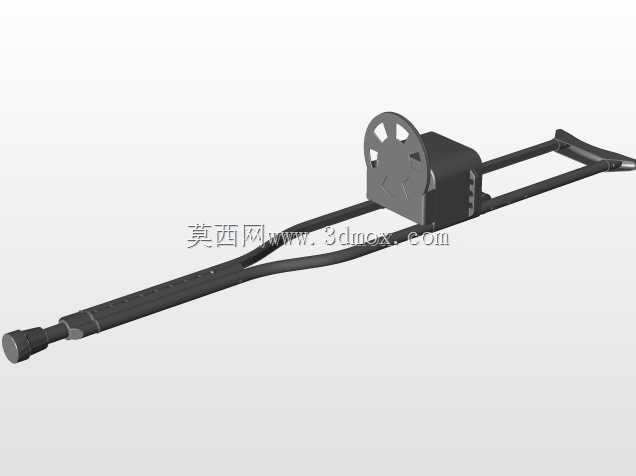

　　在下肢行动障碍人群的日常出行场景中，传统腋拐仅能提供行走支撑功能，使用者在需要携带水杯、餐食、小物件时往往只能腾出单手握持物品，既破坏行走时的重心平衡，也容易出现物品滑落、持握疲劳的问题，这款挂载在腋拐杆身的置物支架，正是针对这一实际使用痛点开发的辅具配套结构。从结构设计逻辑来看，整个支架采用分体式挂载结构，不需要对原有腋拐做破坏性改装，依托腋拐两根平行的金属竖杆作为安装基准，通过环抱式卡扣结构完成固定，卡扣内侧预留了软质垫层的安装空间，既可以适配不同管径的常规腋拐杆身，也能避免金属卡扣刮花拐杖表面的喷涂层，同时增大接触摩擦力，防止挂载重物后支架出现下滑偏转的问题。支架的功能分区做了明确划分：上部是敞口式方形置物槽，

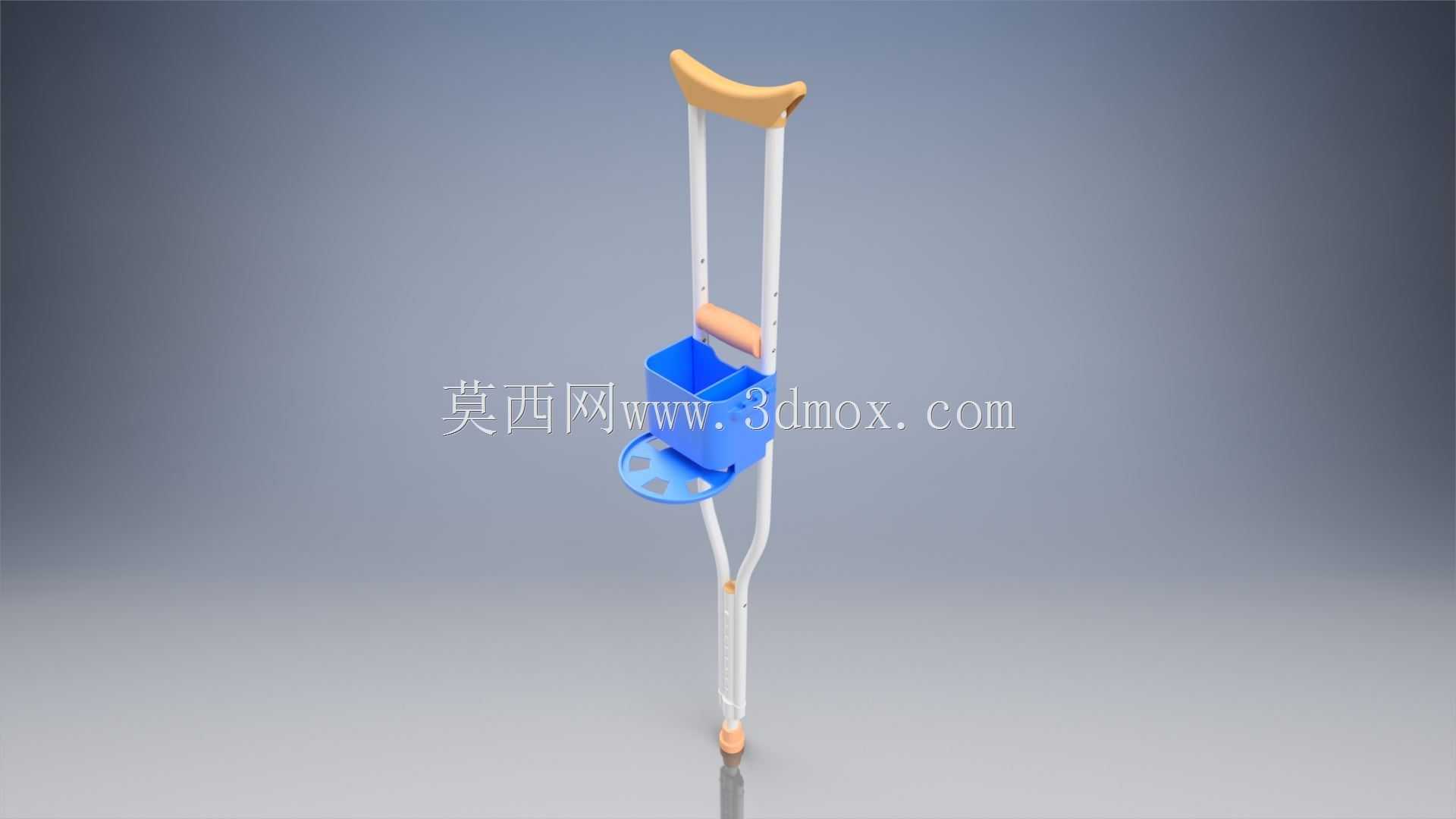

　　槽体内壁做了小角度的内倾拔模设计，既可以容纳方形餐盒、小型收纳包这类规整物品，也能适配常规直径的瓶装水、水杯，槽体边缘做了圆弧翻边处理，避免取放物品时剐蹭手部；置物槽下方集成了带镂空沥水孔的圆形托盘，托盘表面设置了三个凸起的定位挡边，刚好可以卡合常规餐盘的底部边缘，放置餐盘时不会因为拐杖的小幅晃动出现滑移，沥水孔的设计可以避免托盘积存洒漏的液体，日常清洁也更方便。从安装边界来看，整个支架的安装位置选在腋拐手握把下方10至15厘米的区间，这个位置既不会干扰使用者手握扶把的正常操作，也不会因为位置过低导致挂载物品时碰到使用者的腿部，影响正常的迈步行走动作；支架整体向拐杖外侧探出的距离控制在12厘米以内，避免过宽的结构在通行狭窄通道、

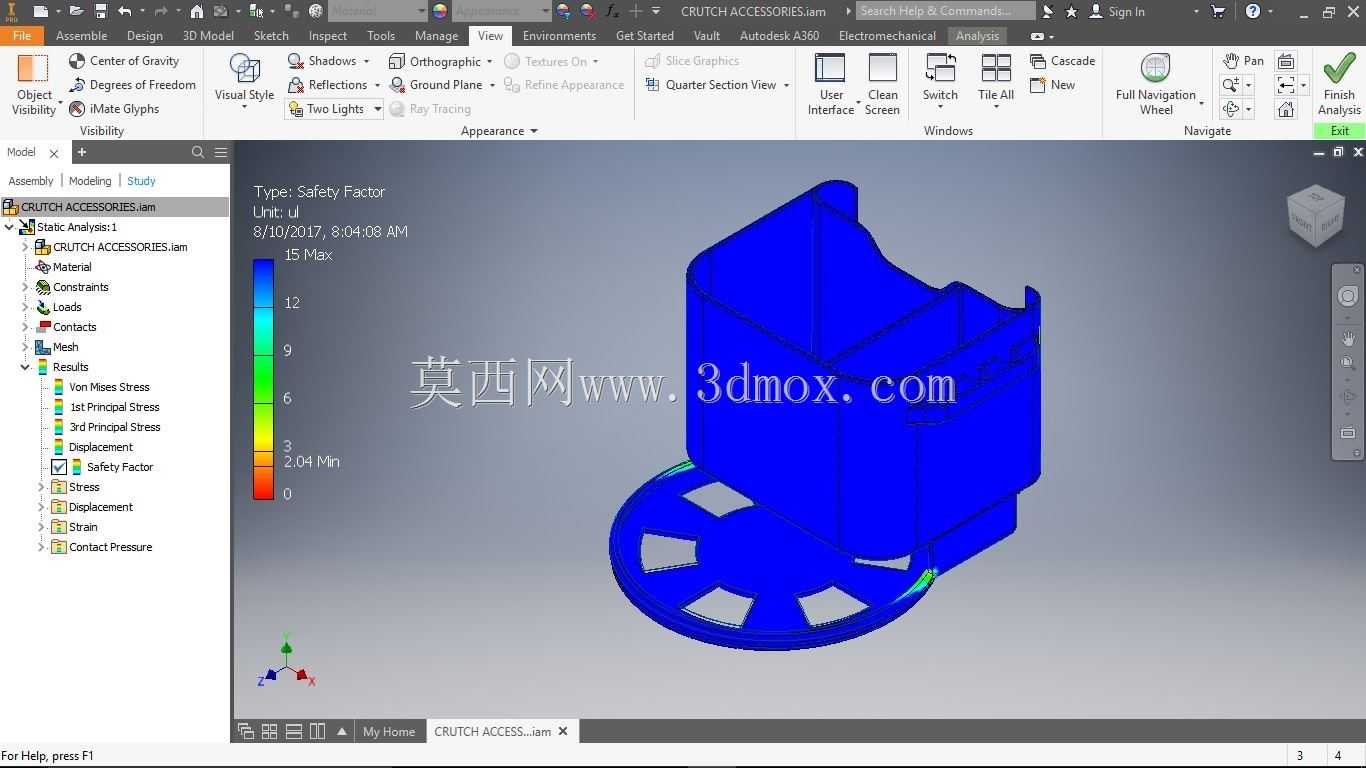

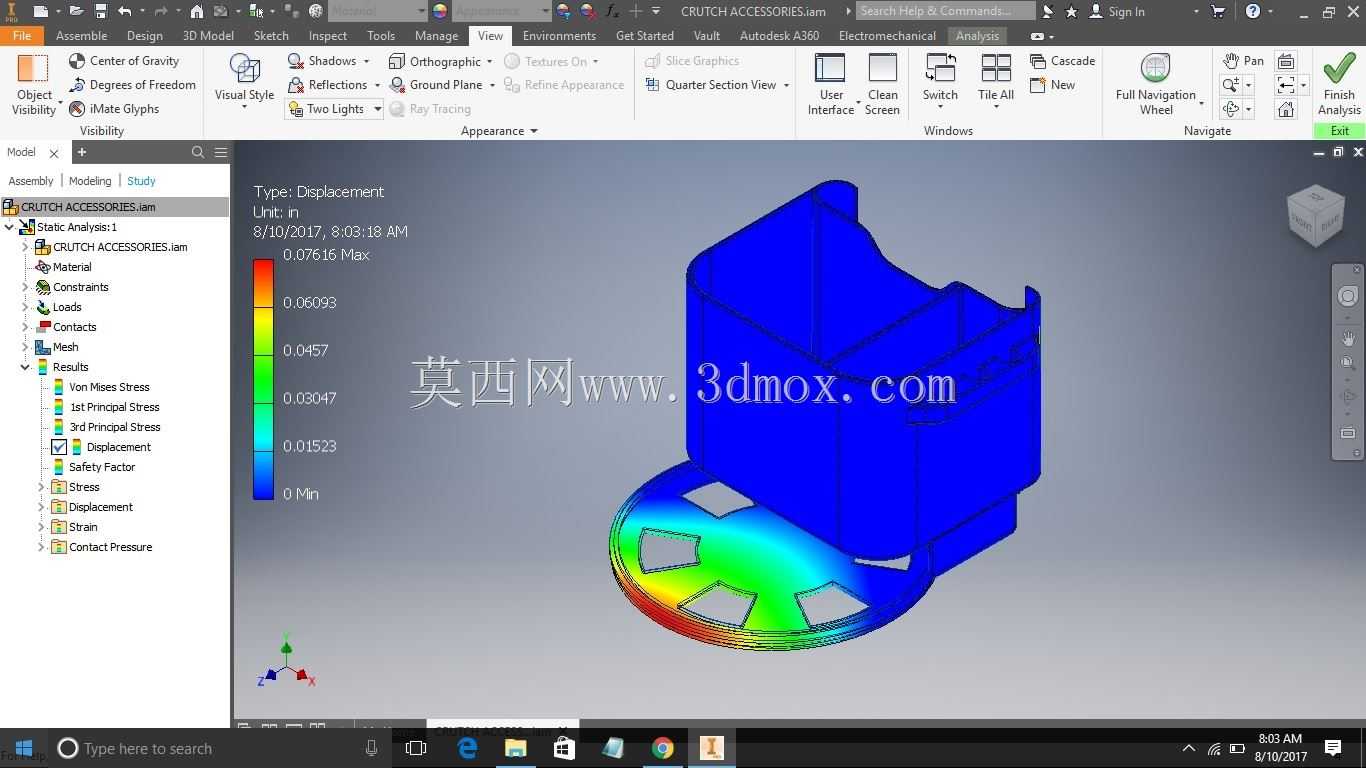

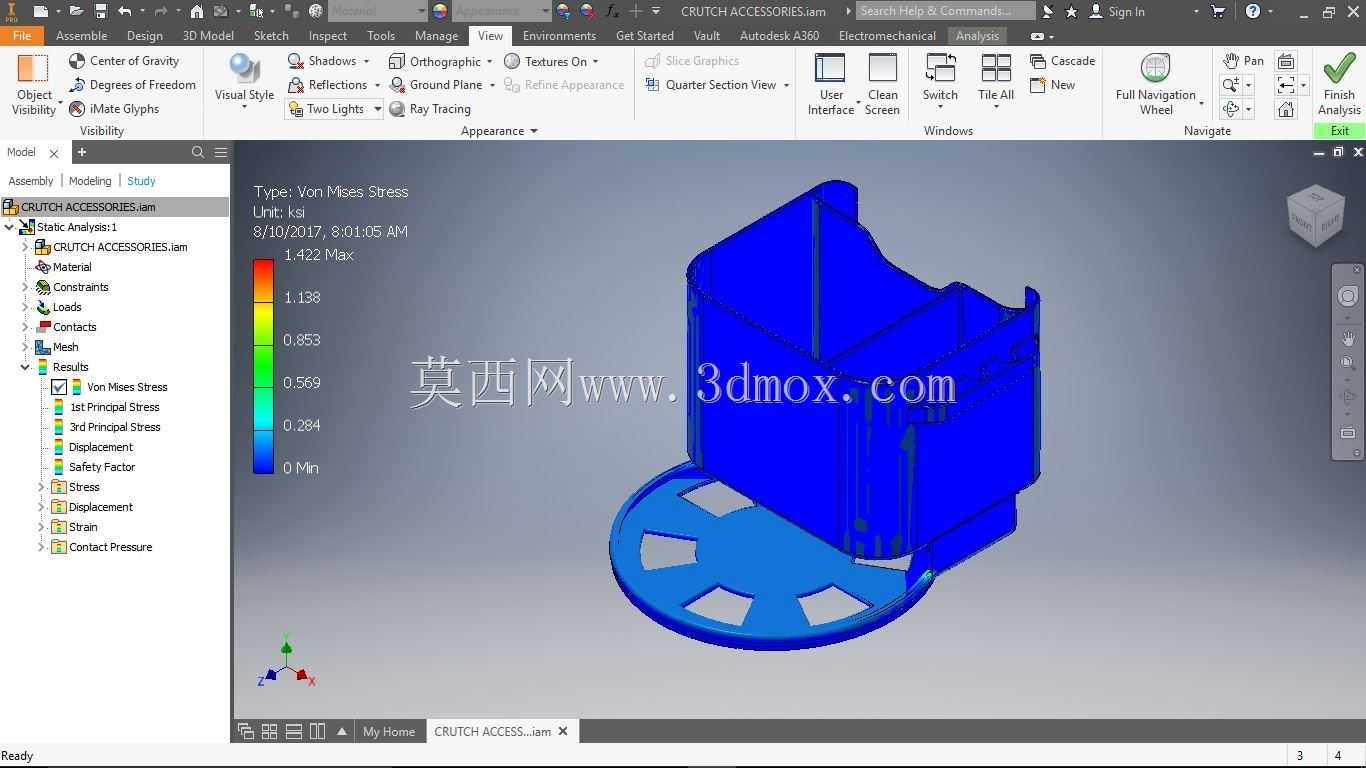

　　进出电梯时出现剐蹭，同时将挂载物品的重心控制在距离拐杖杆身5厘米的范围内，尽可能降低额外挂载带来的重心偏移量，保障行走时的稳定性。在材料选型的适配设计上，整个支架主体采用轻量化的工程塑料材质，整套结构的自重控制在200克以内，不会给拐杖增加过多的额外负重，结构受力部位做了加厚的筋位设计，在挂载2.5公斤以内物品时，支架的形变量可以控制在1毫米以内，不会出现弯折断裂的问题；与拐杖杆身接触的卡扣部位采用带一定弹性的改性塑料，反复拆装也不会出现断裂松旷的问题。从实际使用场景的适配性来看，这款支架除了日常出行携带物品外，也可以满足术后康复患者在院内进行康复训练时的临时置物需求，不需要额外陪护人员帮忙手持水杯、纸巾等个人物品，

　　使用者可以独立完成短距离的行走、取物动作；支架的整体外形做了圆角过渡处理，没有尖锐的外凸棱角，即使在拥挤环境中出现磕碰，也不会对使用者或者周边人员造成划伤。结构设计时还考虑了不同使用场景的快速拆装需求，卡扣采用快拆式扳扣结构，不需要额外工具就可以完成支架的安装与拆卸，不需要使用置物功能时可以快速拆下，恢复拐杖的原有形态，不会影响拐杖的常规收纳与存放。
