便携式户外熏制烤鱼炉结构设计

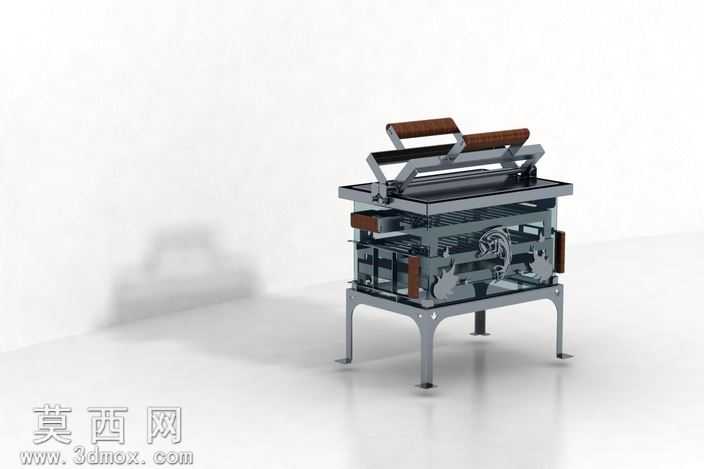

本模型采用SolidWorks完成全参数化三维建模，整体围绕户外便携熏烤鱼类的使用需求展开结构设计，建模过程中对每一个零部件进行独立草绘、特征拉伸与装配约束，确保各部件间的配合间隙符合实际加工与装配公差要求，整体装配体无干涉、无冗余特征，可直接导出工程图用于生产参考。渲染阶段采用哑光金属材质模拟炉身支架的冷轧钢质感，对木质握把部分赋予胡桃木纹理材质，还原实木握把的温润触感与自然纹理，金属传动部件采用拉丝不锈钢材质，凸显机械结构的精密质感，熏烤网架采用镀铬金属材质，呈现光亮耐磨的表面特性，整体渲染光影采用柔和的室内影棚布光，清晰展现设备的分层结构与细节特征。结构设计上采用分层式布局，底部为四条带防滑脚垫的支撑腿，保证放置时的稳定性，炉身中部设置可抽拉的炭灰承接结构与熏料放置腔，中部为带格栅的熏烤网架，可同时放置两条鱼类进行熏制加工，上部设置可开合的压合盖结构，搭配双木质握把方便开合操作，侧面设置齿轮联动的翻转传动结构，无需开盖即可调整食材位置，避免熏制过程中热量流失，两侧的木质侧握把方便设备整体搬运，适配户外露营、庭院聚餐等多场景使用需求。设计思路围绕便携性、实用性与安全性展开，整体结构紧凑，所有突出部件均做圆角处理避免磕碰，木质握把与金属炉身之间设置隔热连接结构，防止使用过程中烫伤用户，可开合的上盖结构能够锁定熏烟在炉内循环，提升熏制效率，同时减少烟气散溢，传动结构采用外露式齿轮设计，既方便清洁维护，也能让用户直观观察结构运行状态，整体建模还原了设备从支撑结构、熏烤腔体、传动机构到操作部件的全部细节，每一处连接结构、固定螺丝、限位卡扣都按照实际五金件的标准尺寸建模，保证模型的工程参考价值。
