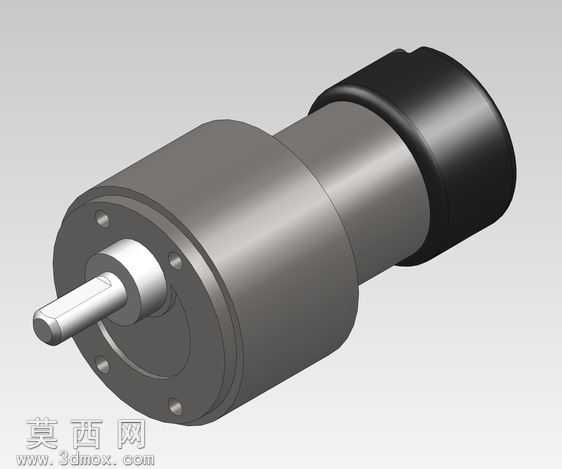

RH158.12.75型齿轮减速微电机三维设计

本作品为RH158.12.75规格齿轮减速马达的三维参数化建模成果，建模过程严格遵循微型减速电机的实际生产尺寸规范，在SolidWorks平台下完成全零件的特征化建模与整机虚拟装配。建模阶段首先对产品进行结构拆解，将整机划分为后端直流电机腔体、中间多级齿轮减速仓、前端输出轴安装法兰三个核心功能模块，针对每个模块下的独立零件分别进行草图绘制、特征拉伸、旋转切除、阵列等操作，精准还原每一处结构细节：后端电机外壳采用哑光黑色工程塑料质感的材质设置，还原微电机尾端的绝缘防护结构；中间减速仓外壳采用哑光银灰色金属材质，模拟锌合金压铸壳体的表面质感，壳体表面的安装固定孔位、端盖连接螺丝孔均按照实际装配公差进行位置约束，保证孔位同轴度符合装配要求；前端输出法兰端面上的六个安装沉孔围绕输出轴中心呈圆周均匀分布，输出轴采用亮面金属材质，还原调质钢轴的表面光洁度，轴端的扁位结构、轴肩定位台阶均做了精细化建模，还原输出轴与负载连接的结构特征。装配过程中采用自下而上的装配逻辑，先完成减速仓内部各级直齿轮的啮合装配，设置合理的齿轮配合约束保证传动比符合12.75的减速参数，再依次完成电机转子部分、输出轴部分、前后端盖的装配，全程进行干涉检查，确保各运动部件之间无结构干涉，转动副的配合间隙符合微型减速电机的实际装配要求。渲染阶段采用工作室环境光设置，通过多角度光源打光突出产品的圆柱面轮廓与金属材质质感，阴影设置柔和自然，能够清晰展示产品的整体外形比例与各部分结构衔接关系。设计过程中充分考虑该类微电机的应用场景，在结构建模时兼顾了安装法兰的通用性、输出轴的负载连接适配性，整体模型结构完整，细节还原度高，可用于该类减速马达的结构展示、安装适配模拟、传动原理演示等场景，能够帮助使用者直观理解齿轮减速马达的内部构造与外部安装尺寸特征。
