无衬套三角支架式传动滚轮结构设计

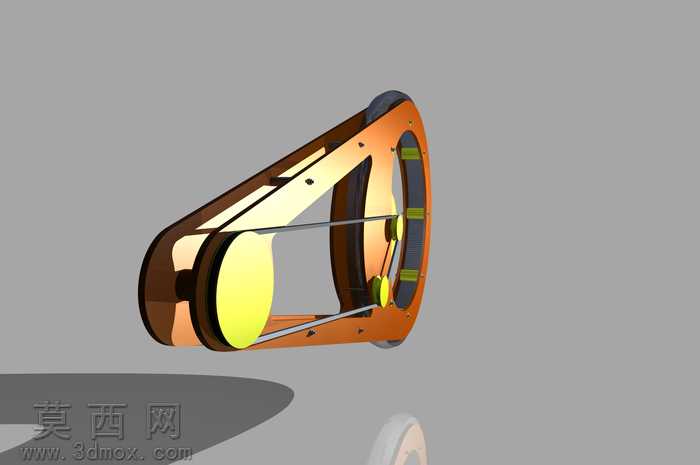

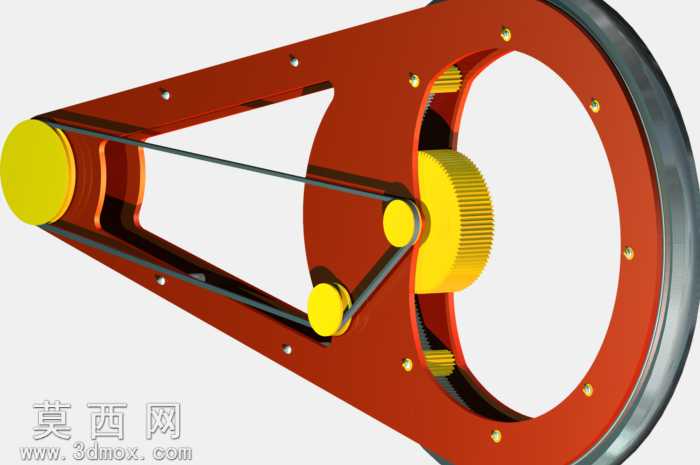

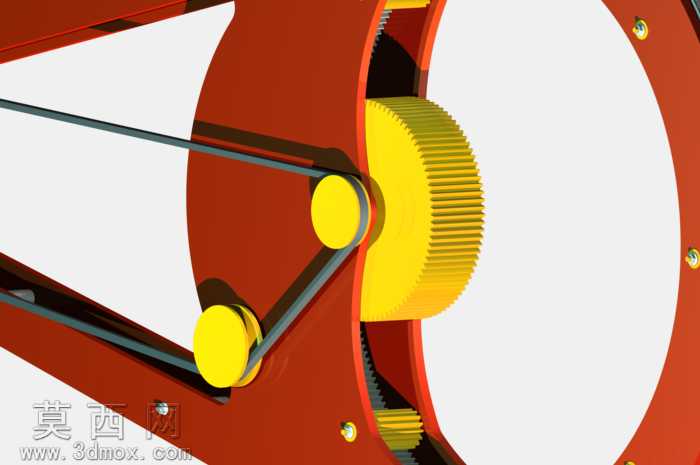

该滚轮结构采用Autodesk Inventor完成全参数化三维建模，整体以三角框架式支撑结构为核心承载主体，建模过程中先绘制框架的二维闭合轮廓，通过拉伸、切除特征完成主体框架的减重镂空设计，框架边缘做等半径圆角处理消除应力集中点，框架上的装配孔位采用线性与圆周阵列结合的方式完成定位，保证各连接点的位置精度。轮体部分采用分层建模逻辑，外层轮缘设置耐磨接触层，通过曲面偏移、加厚特征完成轮缘的薄壁结构设计，内部轮辐区域与三角支架形成嵌套配合，传动系统采用多组同步带轮与张紧轮组合布局，建模时先完成各带轮的齿形轮廓绘制，通过旋转、阵列特征生成带轮的完整齿形结构，张紧轮通过同轴心配合装配在支架的预留孔位上，可实现传动带的张力调节。材质渲染阶段，主体框架赋予哑光红棕色金属漆材质，调整材质的粗糙度、金属度参数还原金属构件的漆面质感，带轮与轴类零件赋予亮黄色工程塑料材质，突出传动部件的视觉区分度，外层轮缘赋予深灰色高耐磨橡胶材质，添加细微的表面纹理模拟橡胶轮面的防滑质感，传动带赋予深灰色聚氨酯材质，调整半透明与反光参数还原同步带的材质特性。设计思路上，该作品为课程实践项目，打破传统滚轮的单臂支撑结构，采用三角稳定框架提升整体结构的抗形变能力，取消传统轮组的衬套结构，通过精密的孔轴配合实现转动副的低摩擦运转，多组张紧轮的布局既保证了传动带的啮合精度，也让整体结构更具未来感的机械美学，建模过程中所有配合面均预留合理的装配公差，所有特征均保留完整的参数化建模历史，可直接用于后续的工程图导出、结构仿真验证与实物加工制作，整体结构在保证承载能力的前提下通过镂空设计实现了轻量化，各传动部件的布局紧凑合理，无运动干涉问题。
