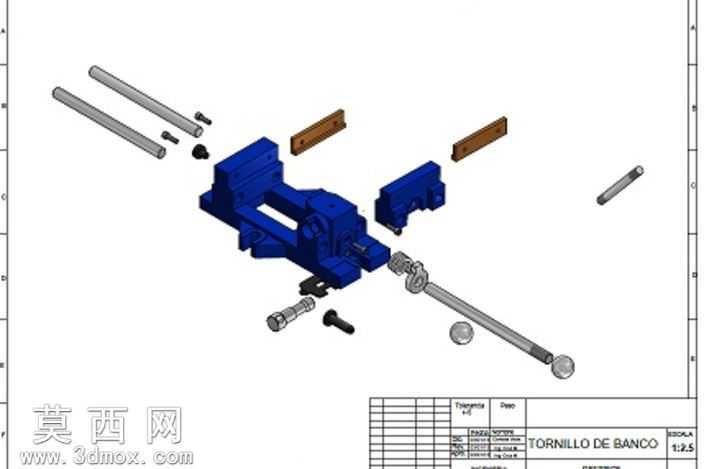

台式虎钳爆炸结构展示三维设计

本作品为台式虎钳的三维结构设计，采用爆炸视图的呈现形式完整拆解虎钳的全部组成构件，清晰展现各零部件的装配关系与位置逻辑。建模过程遵循机械加工零件的实际尺寸规范，对固定钳身、活动钳身、传动丝杠、导向光杆、钳口板、锁紧螺母、紧固螺钉、球形手柄等全部构件进行了精细化建模，每一处结构特征都还原了真实台虎钳的加工细节：固定钳身作为核心承载基座，预留了丝杠安装孔、导向杆配合孔以及工作台固定安装位，结构强度设计符合工装夹具的承重要求；活动钳身与丝杠通过螺旋副配合，可沿导向光杆实现平稳的直线往复运动，完成夹紧与松开工件的动作；两块钳口板表面设计有交叉防滑齿纹，通过沉头螺钉分别固定在固定钳身与活动钳身的夹持端，能够在夹紧工件时增大接触摩擦力，避免工件夹持过程中出现滑移，同时钳口板作为易损件可单独拆卸更换，符合工装的维护使用需求；传动丝杠末端搭配球形摇动手柄，操作时握持手感舒适，转动过程中可通过螺旋传动将旋转运动转化为活动钳身的直线进给运动，传动平稳无卡顿。建模过程中对所有配合面的公差进行了合理预留，确保虚拟装配时各部件不存在干涉问题，导向光杆与活动钳身的配合间隙、丝杠与螺母副的配合精度都参考了实际五金工装的行业标准。渲染阶段为不同材质的构件赋予了对应质感：铸铁材质的钳身采用深蓝色哑光金属材质，还原工业铸件的表面质感；钢制丝杠、光杆、螺钉等标准件采用亮银色金属材质，体现机加工零件的光洁表面；木质垫片类构件赋予棕色木纹材质，清晰区分不同功能的零件。爆炸视图的排布经过精心设计，各零部件沿装配轴线方向有序散开，既不会遮挡单个零件的结构特征，又能让观看者直观理解整个虎钳的装配顺序与工作原理，整体设计结构简洁实用，还原了经典台虎钳的成熟结构方案，这类工装夹具是机械加工、钳工装配场景中不可或缺的通用夹持工具，该三维模型完整复现了其全部结构细节，可作为机械结构教学、工装设计参考的数字化素材使用。
