壁挂式方形顶喷淋浴出水装置结构设计

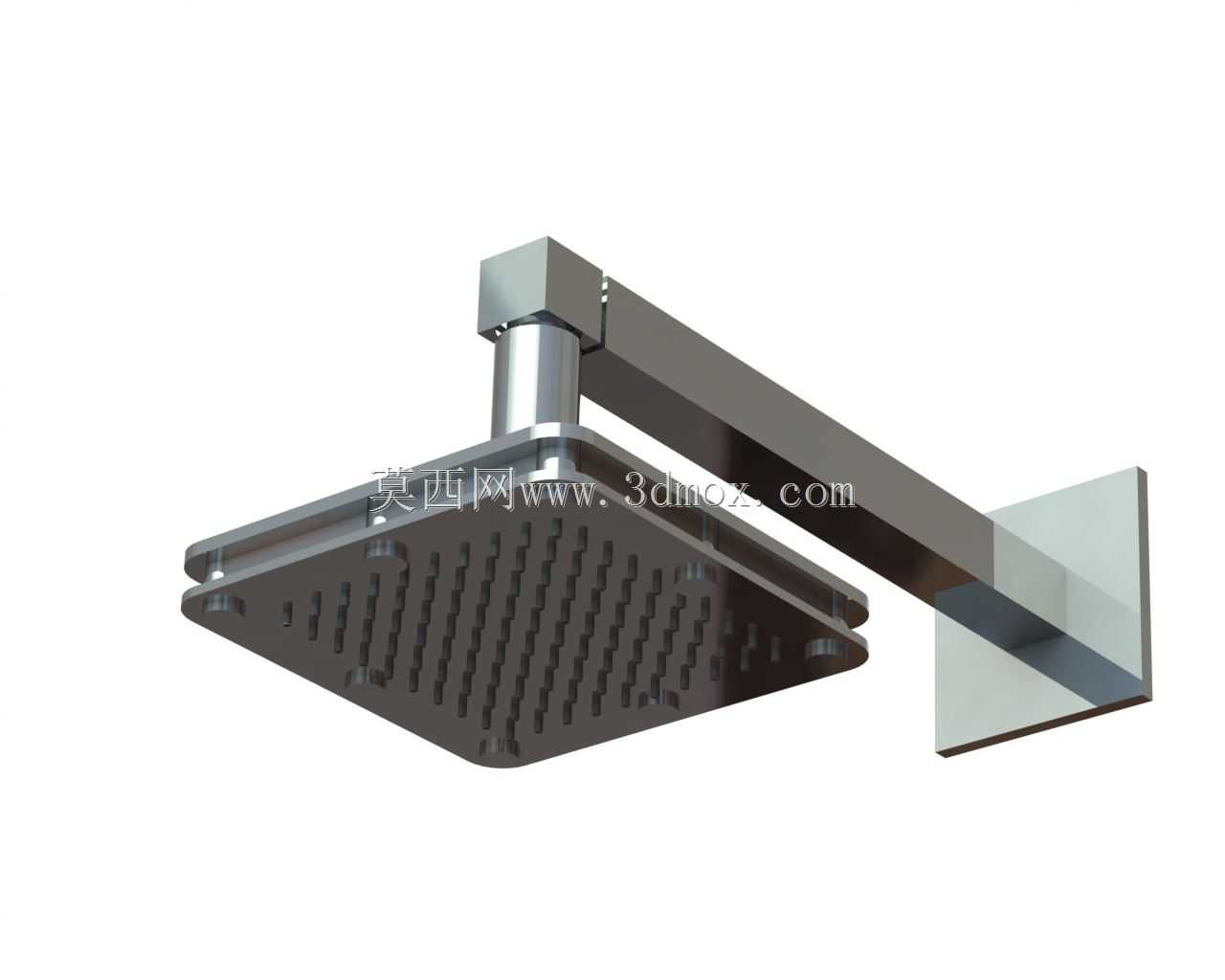

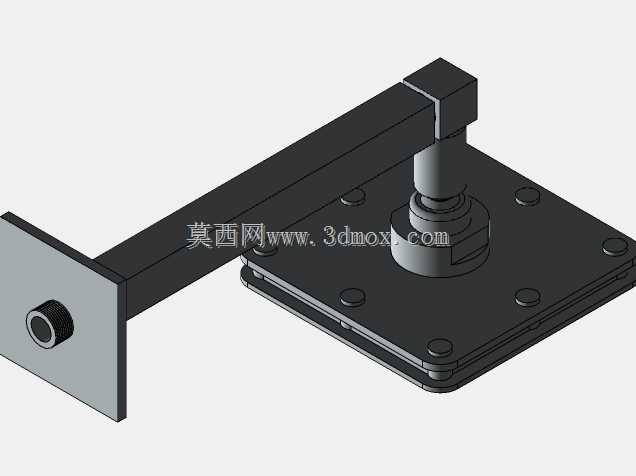

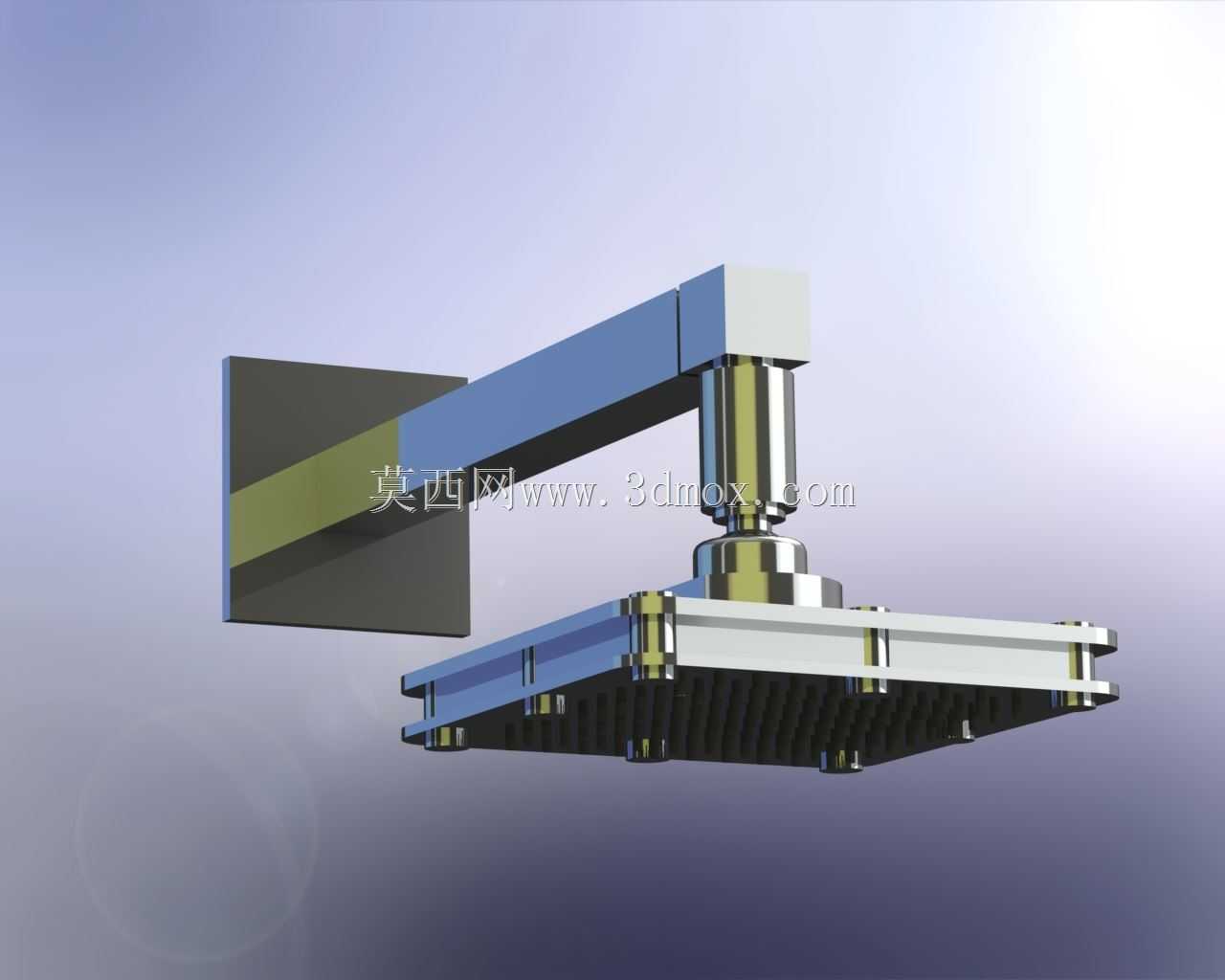

　　在民用住宅、酒店客房、公共洗浴区等卫浴场景中，顶喷淋浴装置是淋浴系统的核心出水部件，这款方形壁挂式顶喷的结构设计，完全围绕实际安装与使用场景的需求展开。从安装边界来看，这款顶喷采用墙面固定的安装方式，壁挂支座为方形贴墙结构，安装时需在墙面预留对应冷热水供水接口，支座与墙面的贴合面做了平整处理，可适配瓷砖、石材等常见卫浴墙面材质，安装后支座突出墙面的厚度控制在合理范围，不会过多占用淋浴区的横向空间，避免用户淋浴时发生磕碰。连接支座与出水面板的悬臂采用矩形截面的杆状结构，相比传统圆形悬臂，矩形截面的抗扭性能更优，长期使用后不会出现悬臂下垂、出水角度偏移的问题，悬臂的长度经过适配，可将出水面板延伸至淋浴区的中心位置，

　　保证出水覆盖范围刚好对应人体站立的区域，不会出现水流喷到淋浴区外的情况。出水面板采用正方形薄型结构，相比传统圆形顶喷，方形面板的出水覆盖范围更规整，边缘无出水死角，面板表面密布出水孔，孔位采用矩阵式排布，每个出水孔的孔径经过匹配设计，出水时水流呈均匀的柱状散落，形成覆盖面充足的雨淋式出水效果，不会出现局部水流过强或过弱的情况。面板与悬臂的连接部位采用可微调角度的转动结构，安装完成后可根据实际使用需求小范围调整出水面板的倾斜角度，适配不同身高用户的使用习惯，连接部位的密封结构做了多层防护，长期处于潮湿环境下也不会出现连接处漏水的问题。从设计思路上看，这款产品的整体结构没有多余的装饰性部件，所有结构都服务于安装稳定性与出水实用性，

　　悬臂与支座、面板的连接部位都做了圆弧过渡处理，既避免了尖锐棱角带来的安全隐患，也减少了卫浴清洁时的卫生死角，日常擦拭维护时不会被棱角刮伤，也不容易积存水垢。材质选择上，外露的金属部件采用卫浴场景常用的防锈材质，表面做了抛光或拉丝处理，既满足卫浴空间的装饰性需求，也能长期耐受淋浴水汽、沐浴产品的腐蚀，不会出现生锈、镀层脱落的问题。在实际选型适配时，这款顶喷可匹配市面上常见的暗装、明装淋浴混水阀系统，进水接口的尺寸符合通用卫浴配件的标准规格，不需要额外定制转接头即可完成安装，出水流量适配常规家用供水压力，在0.1MPa-0.4MPa的常规供水压力区间内，都能保持稳定均匀的出水效果，不会出现压力过低时水流发散、

　　压力过高时水流刺痛皮肤的问题。面板的出水孔采用易清洁的结构设计，孔口做了圆滑处理，长期使用后如果出现水垢堵塞，用软布擦拭即可清理，不需要用针等尖锐物件疏通，避免损坏出水孔导致水流变形。整体结构的受力经过校核，壁挂支座的固定孔位分布合理，安装时采用膨胀螺栓固定在墙面的承重层，可承受整套顶喷的重量以及日常使用时的轻微触碰，长期使用不会出现松动脱落的问题。
