布勒DR M小麦光学分拣设备结构设计

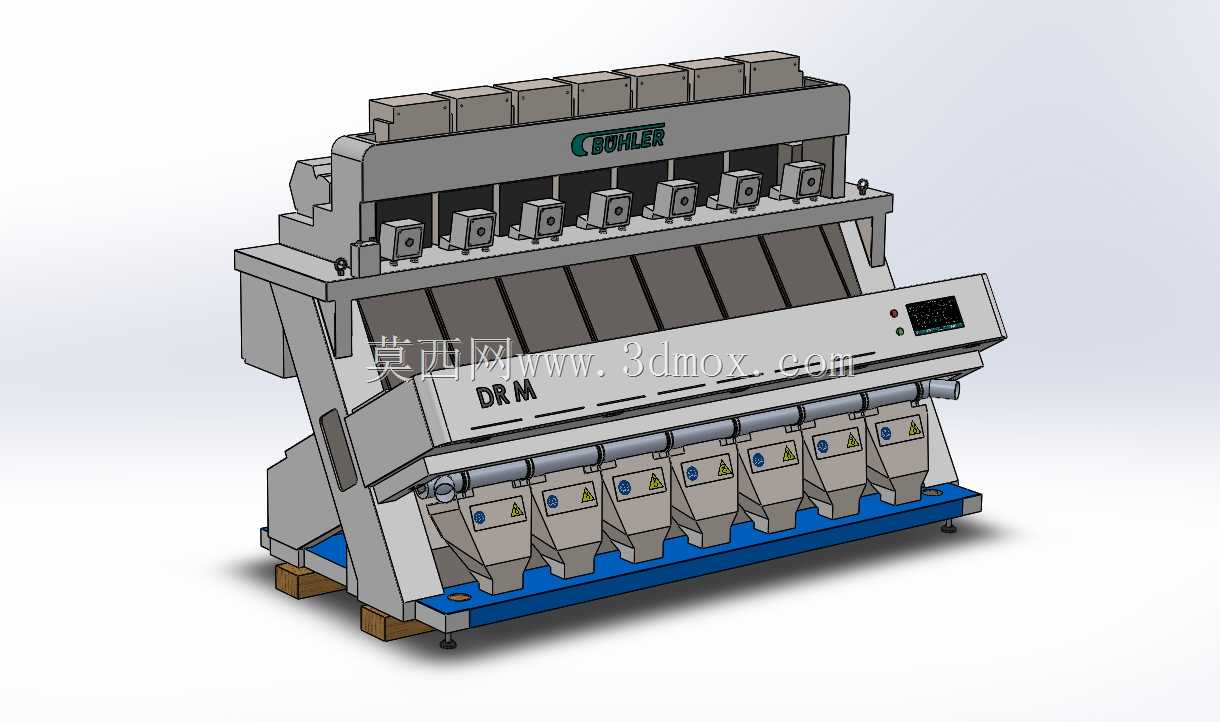

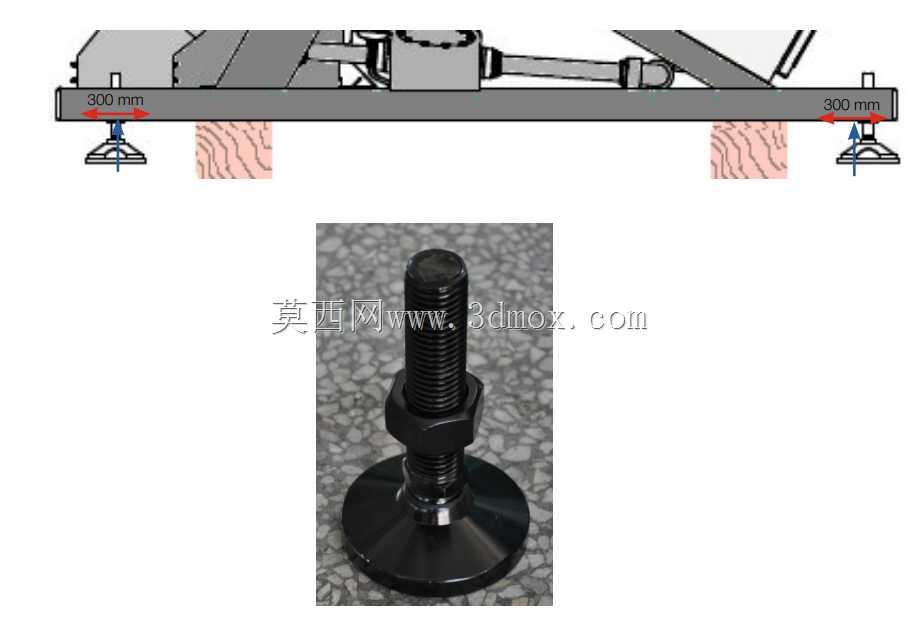

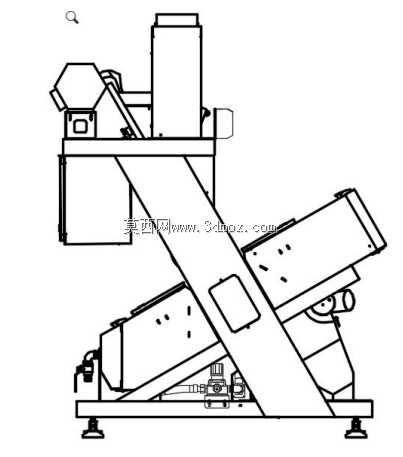

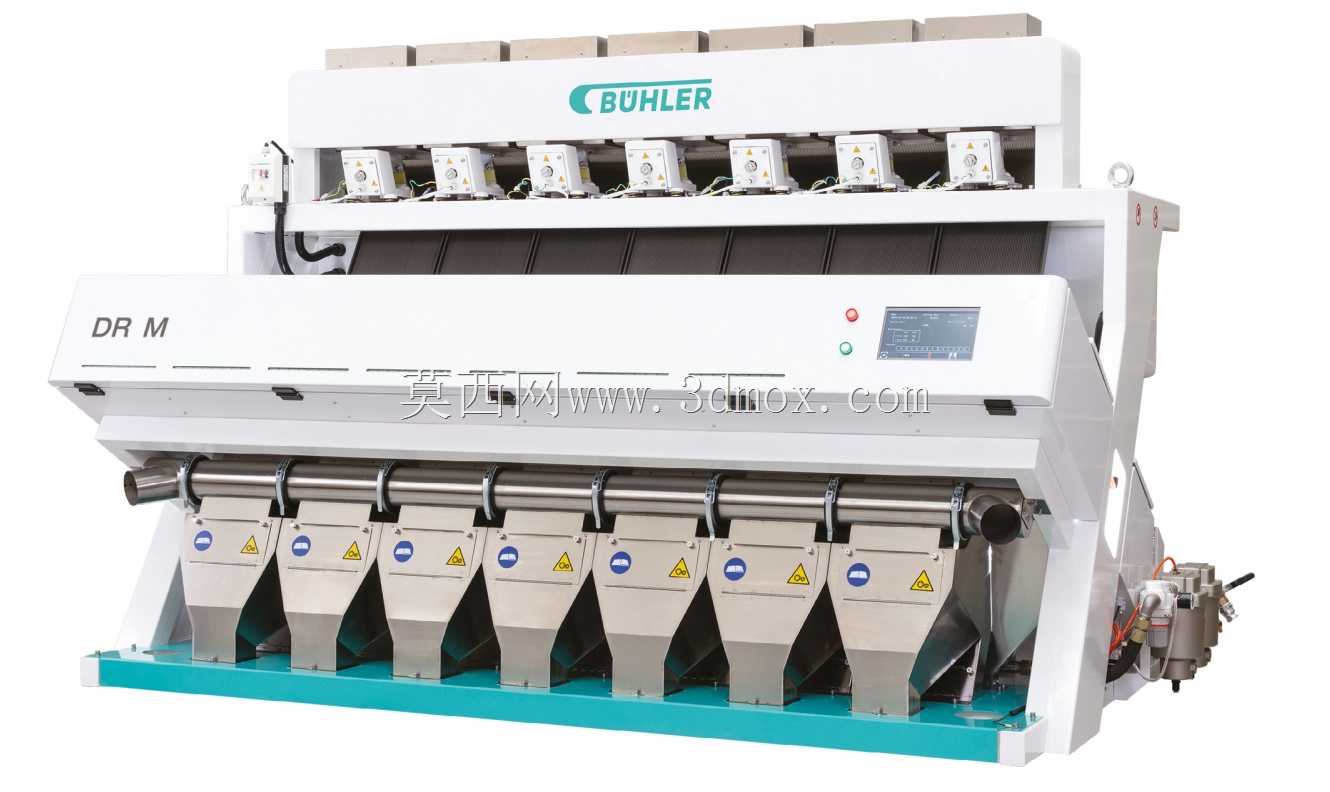

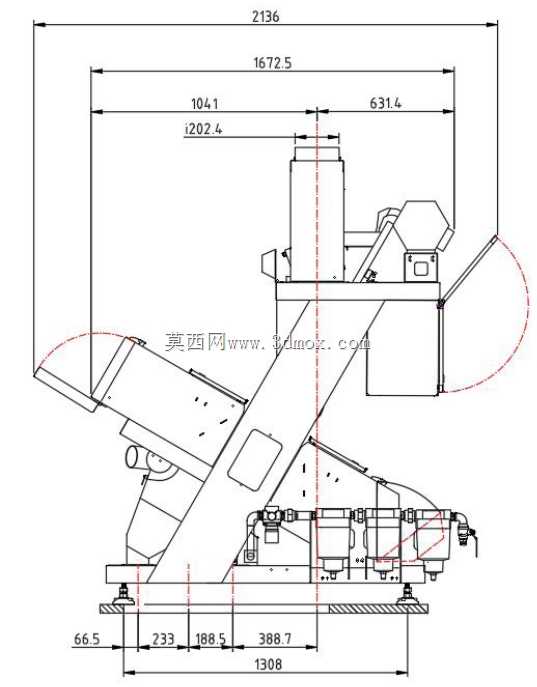

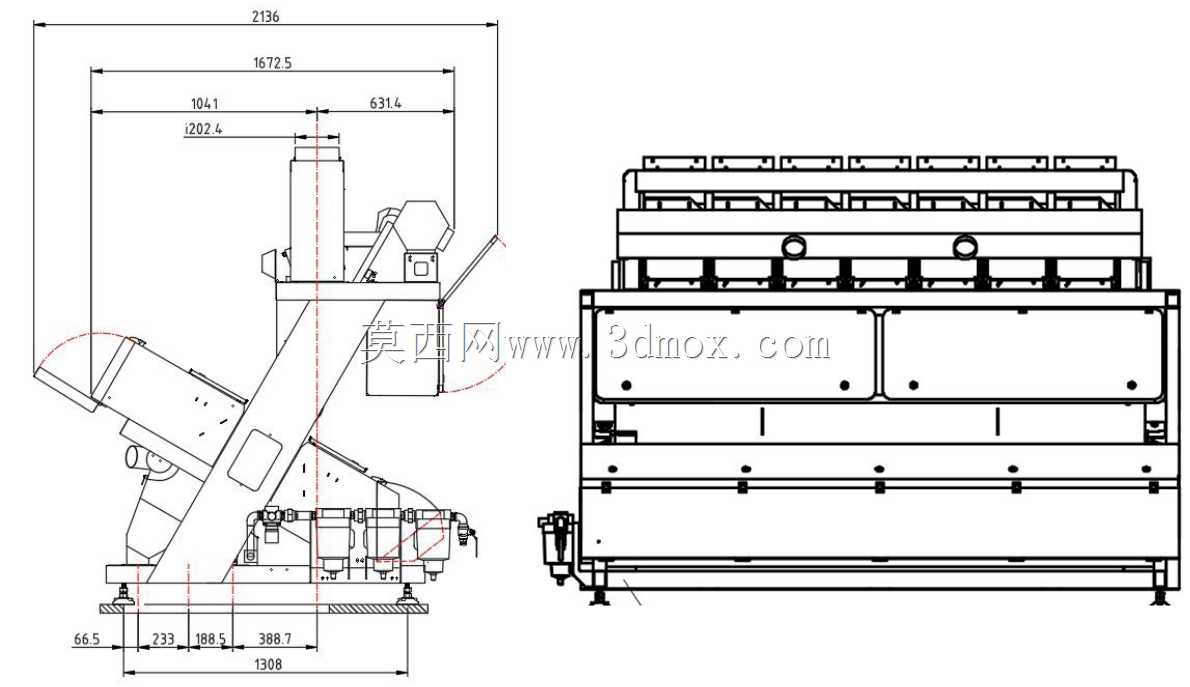

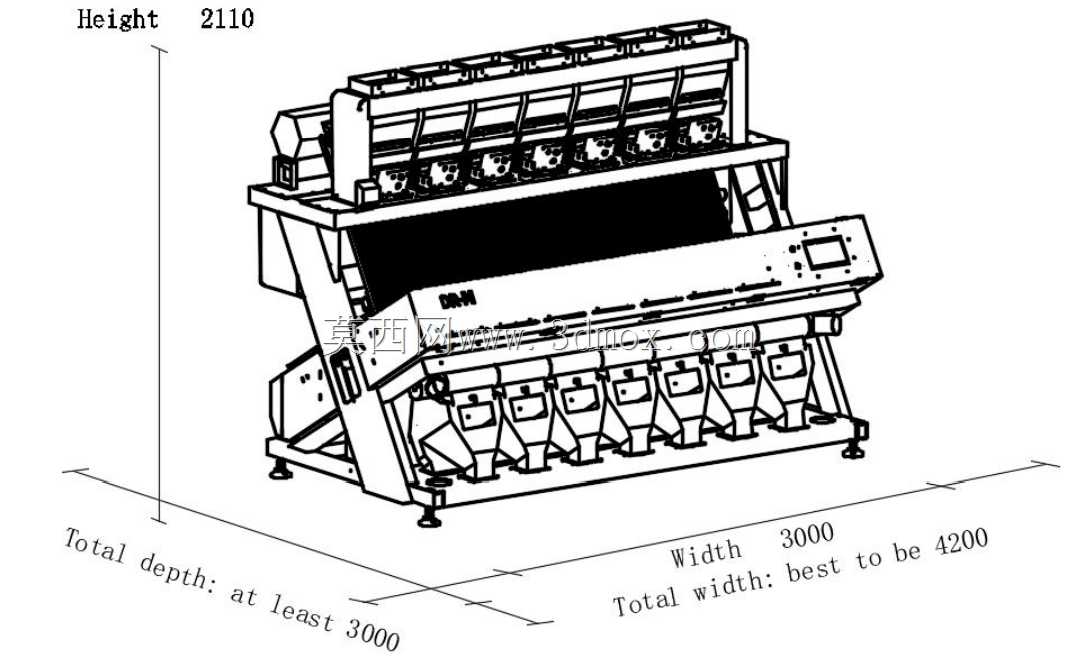

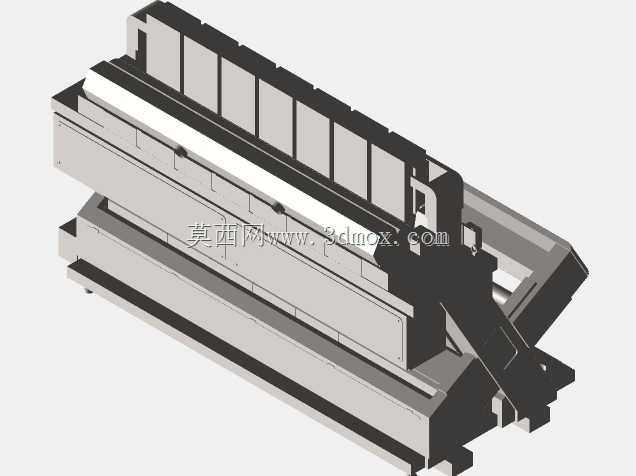

　　在粮食加工产线的清理工段，小麦入磨前的异杂剔除环节直接决定后续粉路的运行稳定性与成品面粉的品质，这款光学分拣设备正是针对该工段的核心分选需求开发，适配日处理量100-300吨的小麦清理产线，可对接前端初清筛、去石机的出料口，也可搭配在润麦仓后作为入磨前的最后一道分选关卡。设备整体采用立式多通道排布结构，整机安装时需预留顶部进料口的溜管对接空间，底部出料段需匹配良品、次粮、异杂三个独立出料溜槽的安装位置，侧面的气动阀组检修侧需预留不小于800mm的操作通道，设备整体重心沿中垂线分布，安装基础仅需做普通混凝土地面找平即可，无需额外预埋减震构件，运行时的振动幅值控制在0.2mm以内，不会对周边配套设备产生共振影响。

　　从功能实现逻辑来看，设备顶部的进料匀料机构采用多格分溜结构，可将前端输送来的小麦均匀分配到每一个独立分选通道内，避免物料叠层导致的识别漏检，每通道内的物料沿倾斜导料槽呈匀速幕帘状下落，经过光学识别区时，双侧布置的高分辨率光学传感器可对每一粒物料的表面色泽、透光率进行实时采集，比对内置的小麦正常样本特征库，一旦识别出霉变粒、病斑粒、异色杂质、玻璃碎屑、塑料颗粒等异质物料，会立刻触发对应位置的高速气动喷嘴，在毫秒级响应时间内喷出高压气流将异质物料吹入异杂出料通道，正常小麦则沿原有下落轨迹进入良品出料口，整套识别-剔除动作的响应延迟控制在1ms以内，带出比可控制在1:20以内，大幅减少好粮的误剔除损耗。

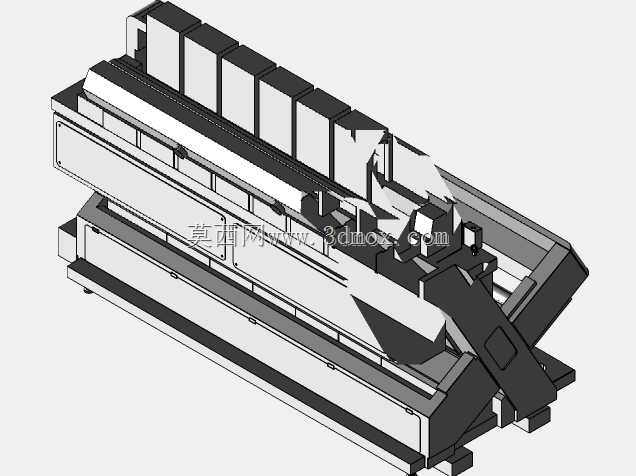

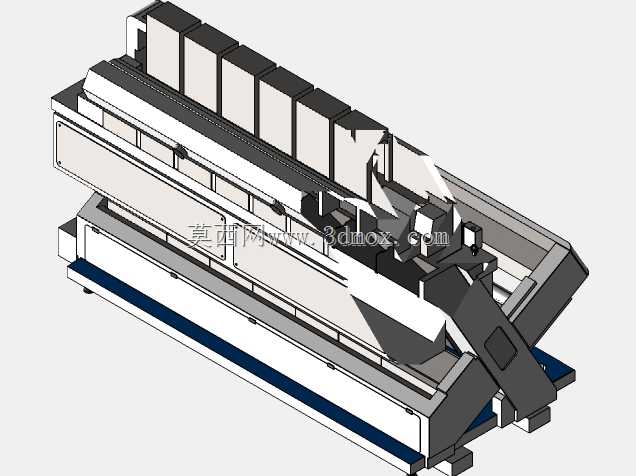

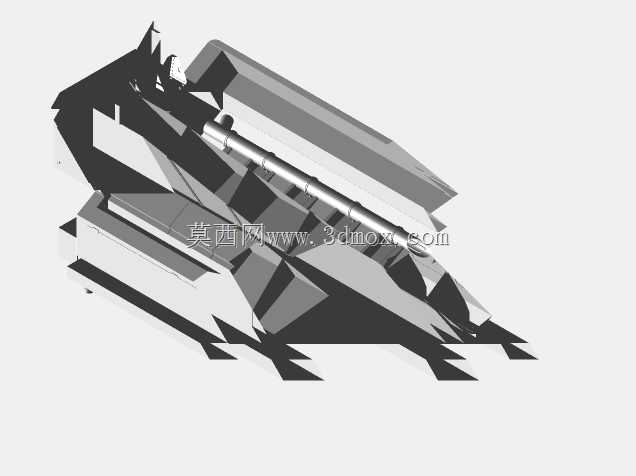

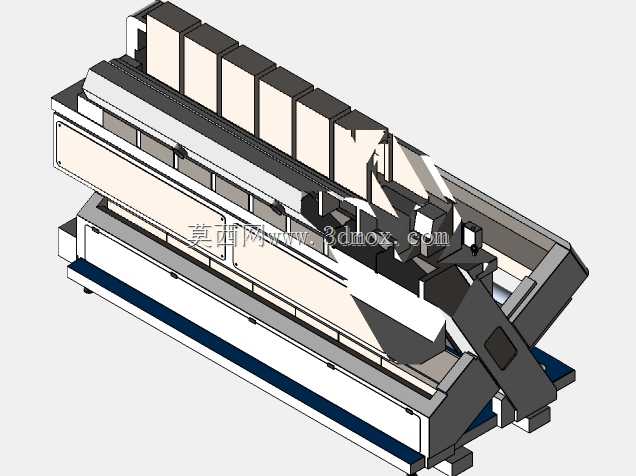

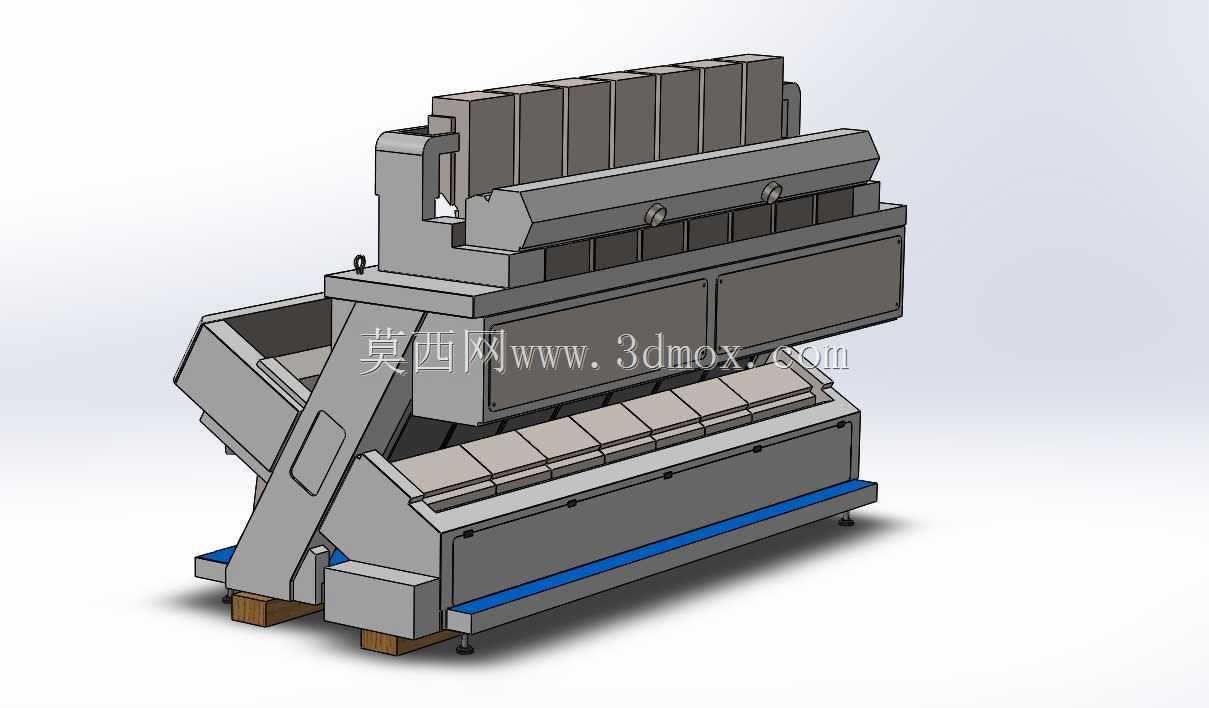

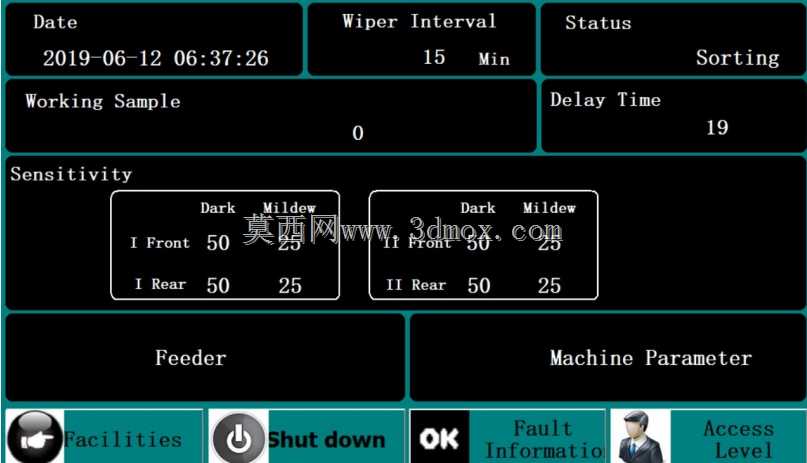

　　结构设计层面，设备的主体框架采用食品级304不锈钢折弯焊接成型，所有与物料接触的导料槽、出料溜槽表面均做镜面抛光处理，避免物料残留挂壁，长期运行也不会出现锈蚀污染物料的问题；光学识别舱做了全密封设计，配套的防尘吹扫机构可持续向光学镜头表面输送洁净压缩空气，避免车间内的粉尘附着在镜头表面影响识别精度，舱门采用快拆式密封结构，日常清洁维护时无需工具即可快速打开擦拭镜头；下部的喷嘴组采用模块化快装设计，单个喷嘴损坏时可单独插拔更换，无需拆解整组气路，大幅缩短停机维护时间；侧面的人机交互触控屏采用倾斜嵌入式安装，操作高度适配1.5-1.8m身高的操作人员站立操作，屏幕内置的参数调节界面可根据小麦的品种、含杂类型灵活调整识别灵敏度、气流喷射时长、延迟时间等参数，切换不同加工物料时仅需调用预设参数包即可完成调试，无需反复校准。

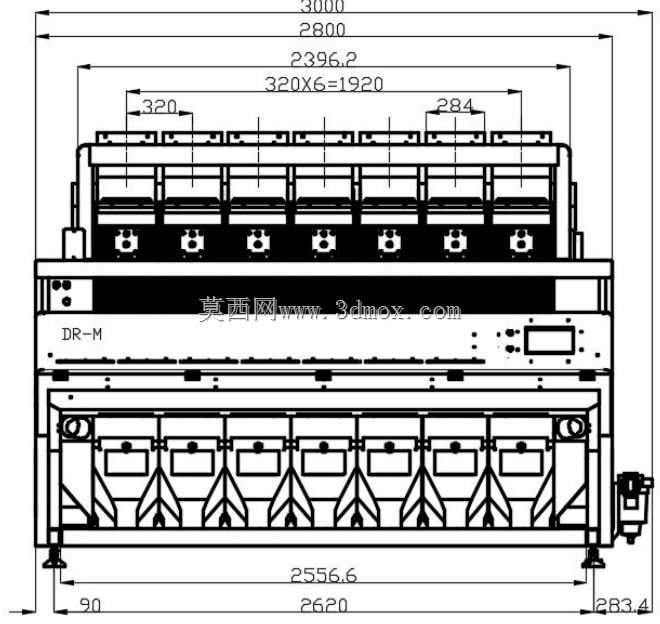

　　设备的气路系统集成在机身右侧的独立舱室内，内置的过滤调压阀可对进厂压缩空气进行二次除水除油，保证喷出的气流洁净无油污，不会对小麦造成二次污染，气路支管采用快插接头连接，布局整齐便于排查漏气故障；电气控制舱采用上置式布局，远离下部的物料出料区，避免粉尘进入电气元件引发短路故障，所有线缆均采用耐油耐腐的工业护套线缆，沿框架内侧的走线槽规整排布，强弱电分离布线避免信号干扰。在产线适配性上，该设备可根据实际处理量需求灵活调整通道数量，单台设备的通道数可从6通道扩展到12通道，无需改动主体框架结构，仅需加装对应的识别模块与喷嘴组即可完成产能升级，适配不同规模面粉加工厂的产能升级需求；设备的进料口可适配圆形溜管、方形溜管等多种常见的粮机出料接口，配套的转接法兰可直接与前端设备对接，无需现场额外改制连接件。实际运行过程中，设备可24小时连续作业，光学传感器的使用寿命可达4万小时以上，气动喷嘴的使用寿命可达1亿次以上，日常维护仅需定期清理光学镜头、排放过滤器积水即可，运维成本远低于传统的人工分选与机械式分选设备，分选后的小麦不完善粒去除率可达99%以上，异杂去除率可达99.5%以上，可有效降低后续磨粉设备的磨损，减少面粉中的含砂量与黑点，提升成品面粉的白度与纯度。
