创意异形啮合齿轮传动结构设计

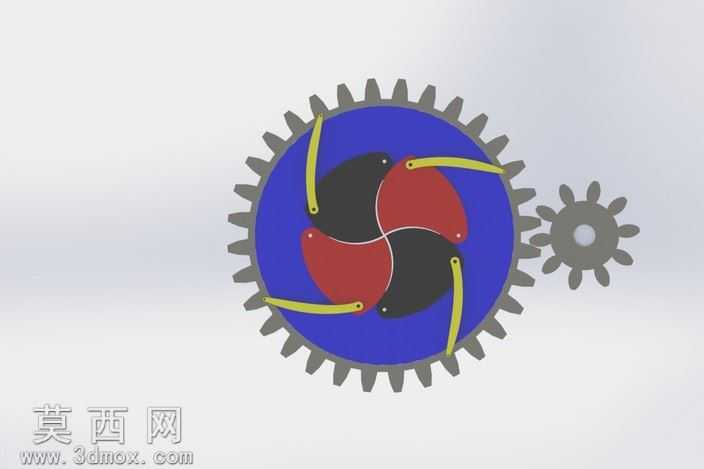

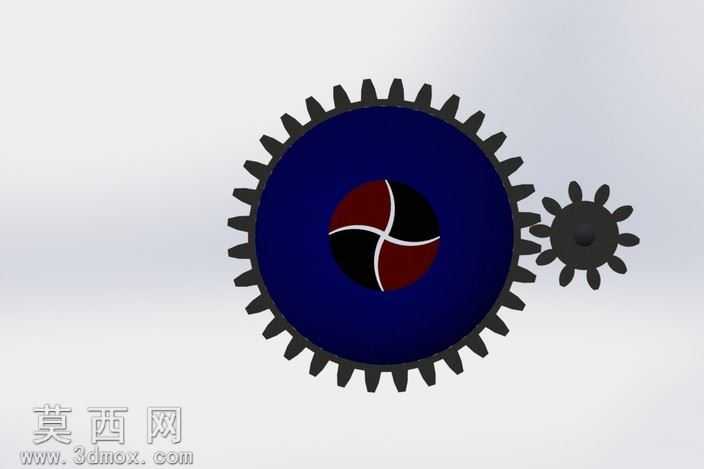

本作品为创意异形齿轮传动结构的三维建模设计，整体围绕非圆齿轮啮合传动的核心逻辑展开，在常规渐开线圆柱齿轮传动的基础上做了创意化结构拓展。建模阶段首先完成主从动齿轮的基准齿形绘制，主传动大齿轮保留标准外啮合直齿的齿廓参数，保证与旁侧小齿轮的啮合传动精度，齿顶圆、齿根圆参数按照标准直齿圆柱齿轮的传动比匹配设定，确保啮合过程中齿侧间隙合理，无卡滞、脱齿风险。大齿轮内部摒弃常规辐板式齿轮的实心或孔板结构，采用三组对称布置的异形曲面叶片式构件作为内部支撑结构，三组构件分别采用红黑撞色的材质区分，曲面边缘做平滑圆角过渡，既保证结构的视觉层次感，也通过对称式布局平衡齿轮高速转动时的离心力，避免运转过程中出现动平衡偏差。三组叶片构件与外圈齿圈之间通过黄色的弧形弹性连接构件衔接，弧形构件沿圆周方向均匀分布，两端分别与齿圈内侧、叶片构件端点做铰接式结构设计，模拟带缓冲功能的柔性传动连接结构，可在传动过程中吸收瞬时冲击载荷，提升传动系统的运行稳定性。旁侧啮合的小齿轮采用标准直齿结构，中心设置通孔用于安装传动轴，与大齿轮的中心距按照啮合传动的中心距公式精准计算，保证齿面接触斑点处于合理区间。材质渲染阶段，外圈齿圈采用哑光金属灰的钢材材质，还原机械齿轮的金属质感，内部叶片构件分别采用哑光红、哑光炭黑的工程塑料材质，弧形连接构件采用亮黄色的弹性聚氨酯材质，不同材质的粗糙度、反光度参数分别调整，金属材质添加细微的磨砂纹理避免过度反光，塑料材质调整漫反射参数凸显柔和质感，整体渲染采用柔和的顶光搭配侧方补光，清晰呈现各构件的结构轮廓与材质差异。设计过程中重点验证了非圆内部结构与外圈标准齿形的同轴度，所有构件的装配基准均与齿轮中心轴线重合，保证转动过程中各部件不会出现偏心晃动，同时兼顾了机械结构的传动实用性与视觉创意性，既满足齿轮啮合传动的功能要求，也通过差异化的内部结构设计打破常规齿轮的刻板视觉印象，可用于机械原理演示、创意机械结构展示等场景。
