直径340毫米复古木制服务轮结构设计

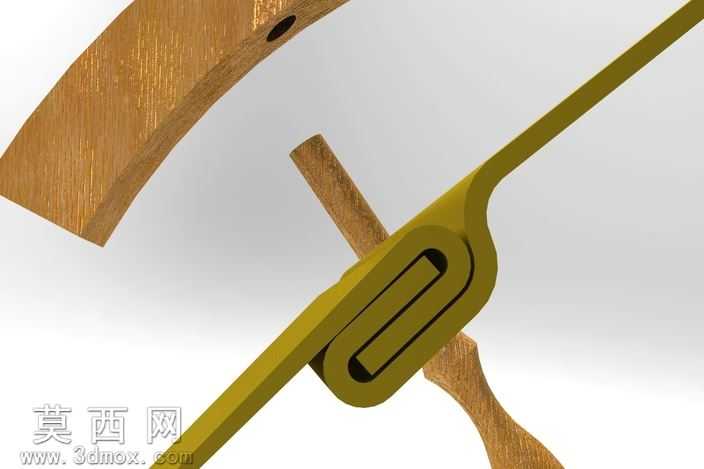

本作品为直径340毫米的复古风格木制服务轮三维建模成果，整体采用SolidWorks完成全参数化建模设计，建模过程严格遵循传统木轮的结构比例与装配逻辑，同时兼顾现代服务类家具的实用装配需求。建模阶段首先以中心轮毂为基准原点，绘制轮毂的轴向回转截面，通过旋转凸台命令生成带中心安装轴孔的轮毂基体，轴孔尺寸适配常规服务桌的轮轴安装公差，轮毂表面预留辐条安装的榫卯定位槽，每一处槽位的角度、深度均按照十根辐条的均匀排布逻辑设定，确保辐条装配后受力均匀。辐条部分采用车削类木质构件的建模思路，先绘制单根辐条的变径截面轮廓，通过扫描命令生成带自然收分的辐条实体，辐条两端分别做榫头结构处理，一端适配轮毂的榫槽，另一端适配轮辋的安装孔位，完成单根辐条建模后通过圆周阵列命令，以轮毂中心轴为阵列基准，均匀阵列出全部十根辐条，保证每根辐条的角度偏差控制在建模精度允许范围内。轮辋部分采用分段式拼接结构设计，将整圈轮辋拆分为三段弧形木构件，每段弧形构件通过拉伸切除命令生成与辐条端部匹配的安装孔，同时在弧形构件的拼接端面做定位销孔设计，确保多段轮辋拼接后能够形成规整的正圆形外圈，轮辋外侧额外设计了一圈金属箍环结构，通过薄壁旋转命令生成金属箍的实体，箍环与木轮辋之间设置合理的过盈配合公差，模拟真实木轮的金属箍加固工艺。材质渲染阶段，木质部分采用哑光实木材质，调整木纹纹理走向贴合木构件的纤维方向，还原实木的温润质感，金属箍环采用做旧黄铜材质，添加轻微的磨损纹理与氧化色泽，提升模型的复古氛围感。整体模型完成后进行了干涉检查，确认轮毂、辐条、轮辋、金属箍各部件之间无装配干涉，所有安装配合位的尺寸均符合实际加工的公差要求，既还原了传统木轮的经典结构美学，也能够直接用于复古风格服务桌的轮组配件生产参考，模型同时提供STEP、IGES等通用格式，可适配不同三维软件的编辑需求。
