阿尔法罗密欧蜘蛛Cat-Converter安装固定支架

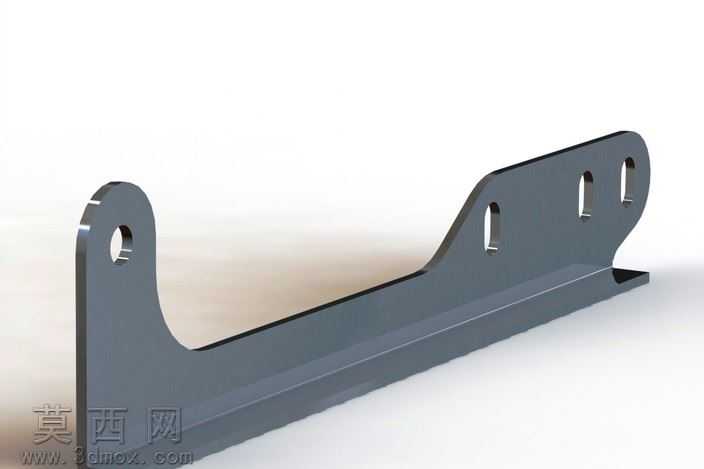

本作品为阿尔法罗密欧蜘蛛车型配套的Cat-Converter安装固定支架，采用三维参数化建模方式完成全流程设计，建模阶段以实际装车的安装点位尺寸为核心依据，先绘制支架主体的二维轮廓草图，精准定位左端单安装孔、中部腰型调节孔、右端三个并列固定孔的相对位置，确保各孔位的中心距、孔径公差匹配原车装配点位与催化转换器的连接尺寸。建模过程中对支架的弯折弧度做了反复校核，主体采用等厚度钣金结构设计，通过钣金模块的折弯、法兰特征生成基础实体，针对弯折处做了圆角过渡处理，避免应力集中导致的支架断裂风险，同时对支架与车身、催化转换器接触的贴合面做了平面度优化，保证安装后贴合紧密无旷量。渲染阶段采用哑光黑色金属材质模拟成品的电泳防锈处理效果，添加真实的环境反射光影，清晰呈现支架的轮廓结构、孔位分布与弯折形态，材质参数调整中兼顾了金属的质感与表面涂层的细腻哑光特性，避免过度反光遮挡结构细节。结构设计上，支架采用长条形悬臂支撑形态，左端向上弯折形成车身连接耳，带圆形安装孔用于与车身底盘点位固定，主体平直段沿催化转换器布置方向延伸，中部设置的腰型孔可适配安装时的位置公差调节，右端三个并列孔位用于锁紧固定催化转换器本体，整体结构在保证支撑强度的前提下做了轻量化优化，去除多余冗余材料，既满足车载部件的承重抗振要求，又控制了部件自身重量。设计思路围绕车载排气部件的安装固定需求展开，充分考虑车辆行驶过程中的振动、温度变化带来的形变影响，所有弯折角度、孔位布局均经过装配干涉校验，确保支架装车后不会与周边底盘部件、排气系统其他构件发生干涉，同时兼顾安装操作的便利性，预留的调节腰型孔可降低安装对位难度，提升装配效率。
