无紧固件卡扣式3D打印迷宫滚珠台

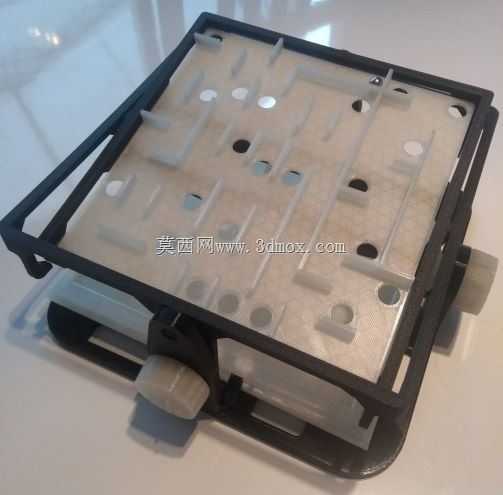

　　这款迷宫滚珠台的设计初衷是面向桌面益智场景打造的纯3D打印制品，全程无需额外胶水、螺钉或者弹性连接件，所有装配关系都依靠零件自身的卡扣结构实现，适配普通FDM3D打印机的成型精度要求，不需要额外的支撑结构或者后处理工序就能完成整套零件的制作。从实际使用场景来看，这类结构既可以作为青少年科创教育的3D打印实践案例，让学习者直观理解卡扣装配的结构设计逻辑，也能作为日常桌面休闲的益智小装置，通过侧边的调节旋钮控制迷宫平台的双向倾斜角度，引导钢珠沿着预设的迷宫路径行进，避开路径上的孔洞到达终点，锻炼手眼协调能力。

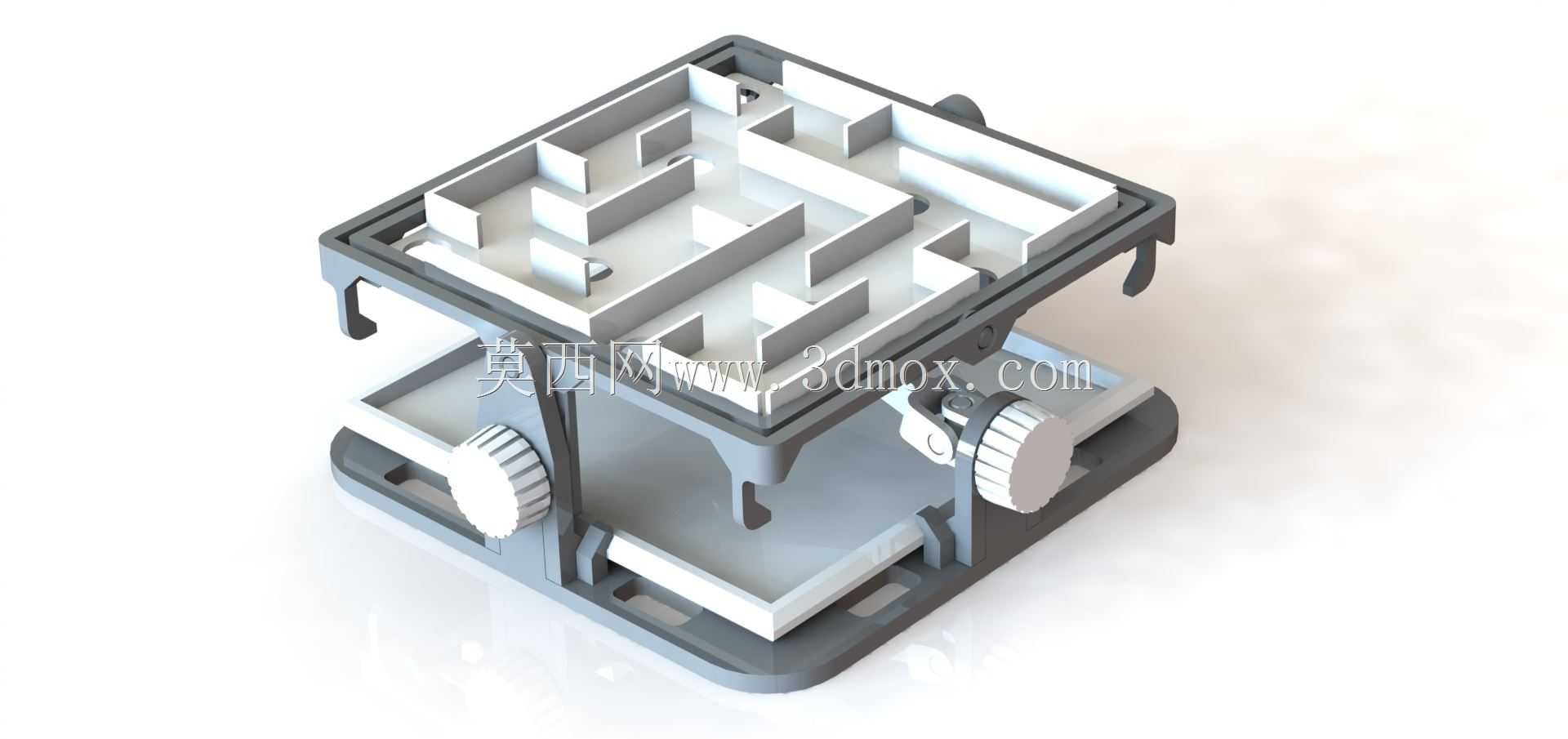

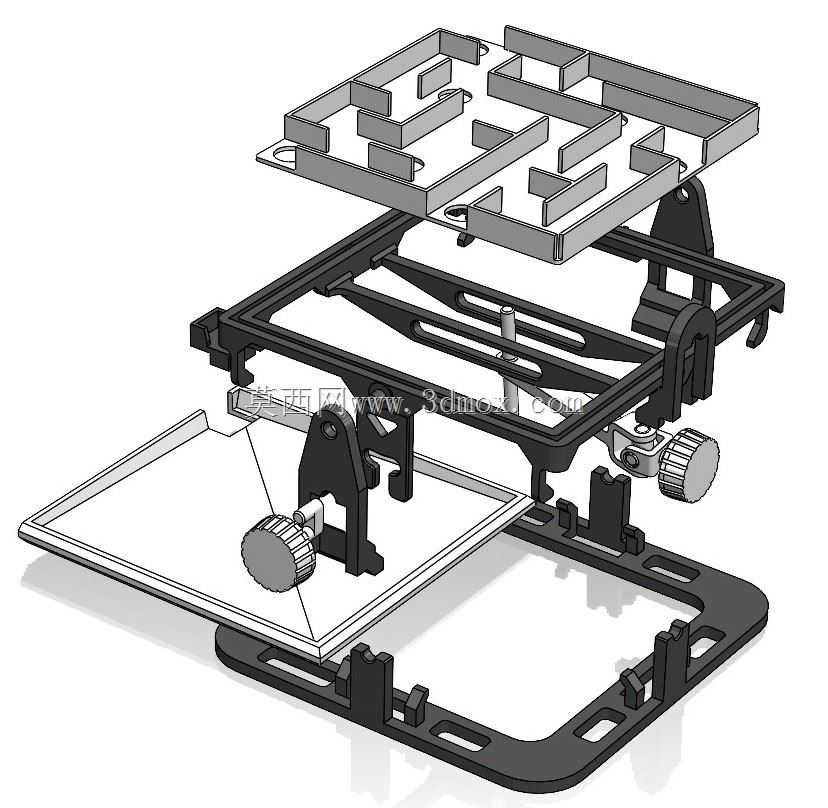

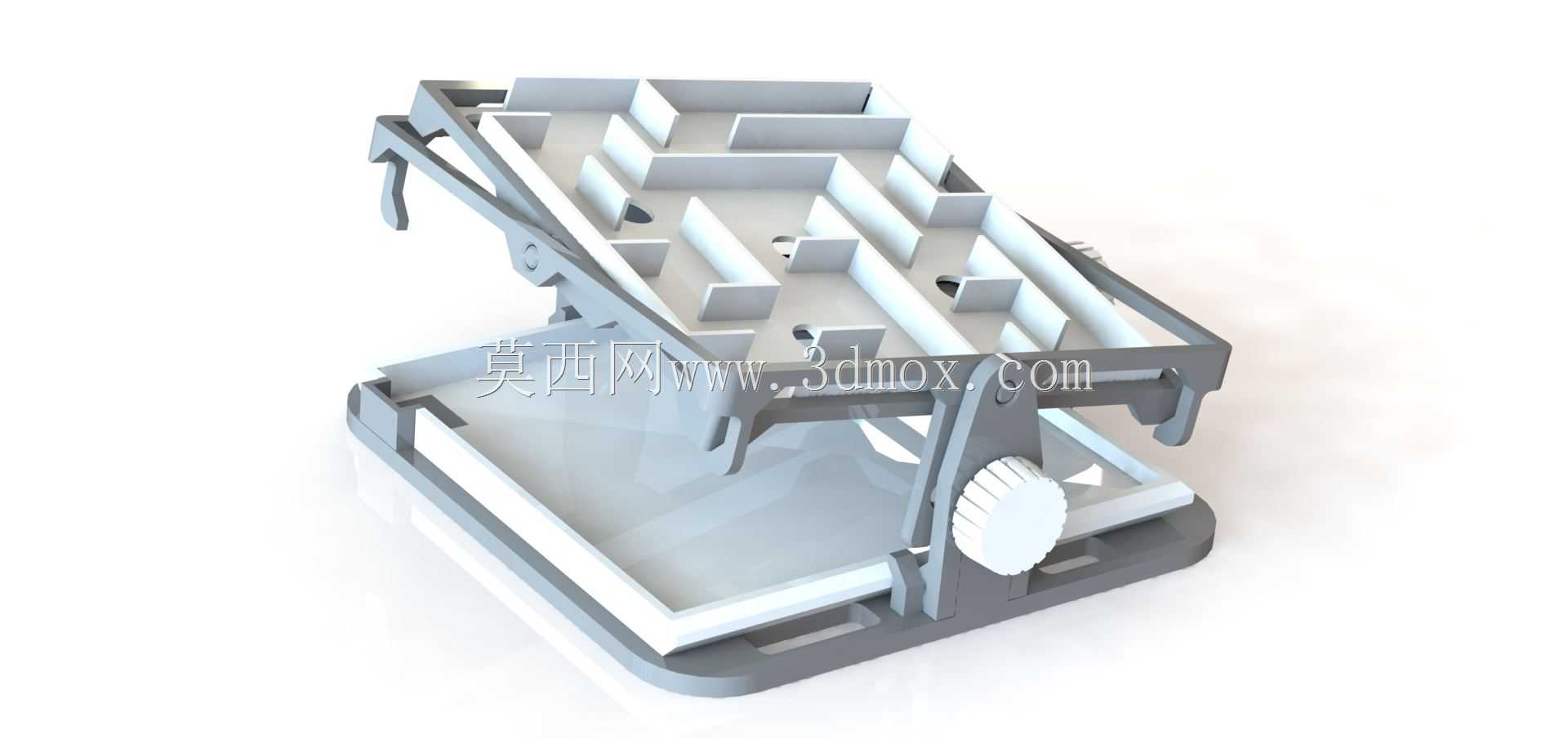

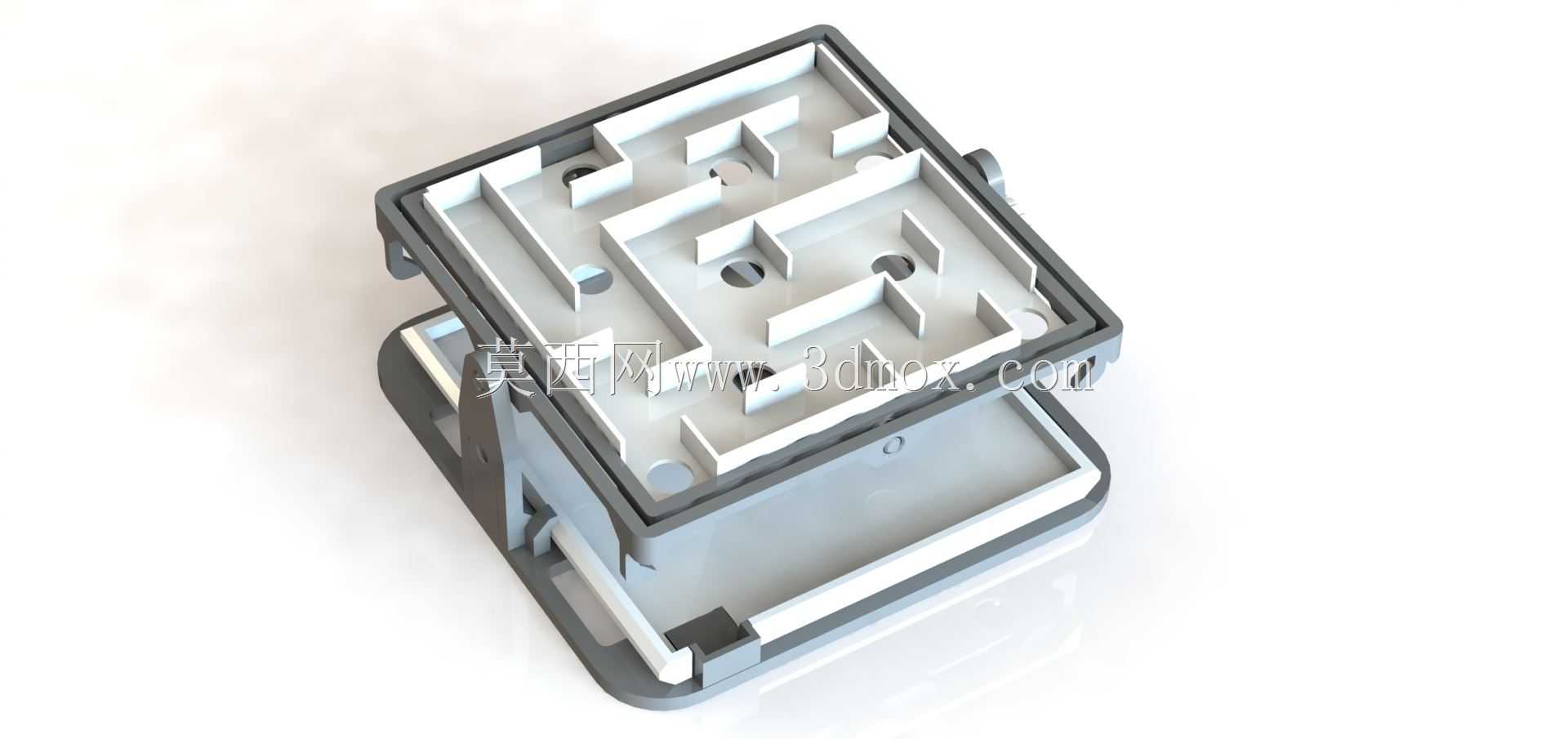

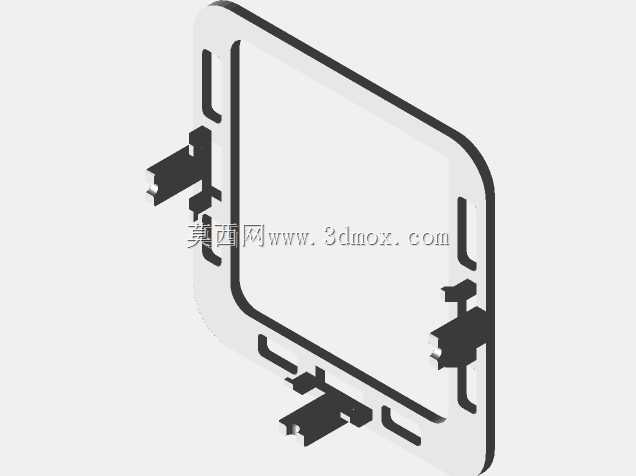

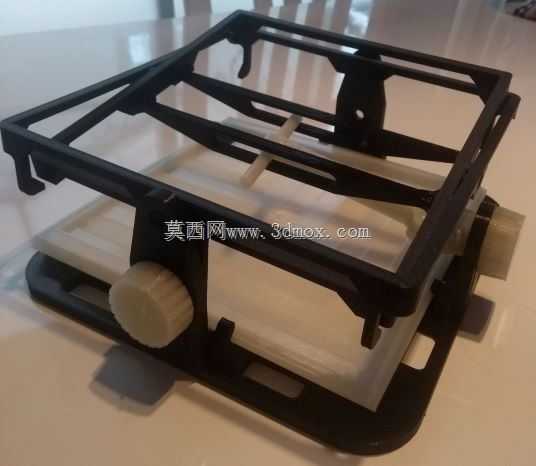

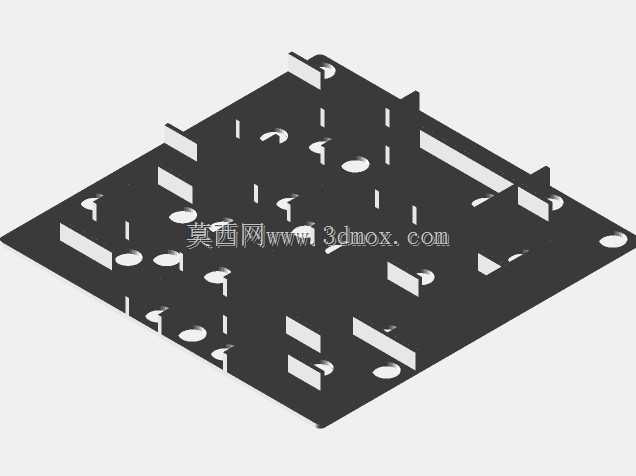

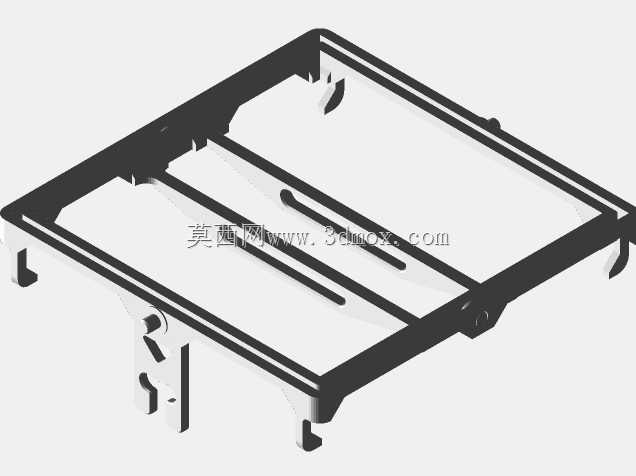

　　在功能特性设计上，整个装置分为外框架、迷宫平台、角度调节机构三个核心部分。外框架采用围边式结构，四个角位设置了一体化的卡扣卡槽，迷宫平台的边框对应位置设计了弹性卡舌，装配时只需要对准位置轻压就能完成固定，不需要额外的紧固件，同时卡舌的预留变形量刚好适配PLA、PETG等常用3D打印材料的弹性范围，不会出现装配断裂或者装配后松旷的问题。角度调节机构集成在框架侧边，采用旋钮式的齿轮啮合结构，转动旋钮时通过齿轮副带动迷宫平台产生X、Y两个方向的倾斜，齿轮的模数选择0.5，齿间间隙控制在0.2mm，既保证转动时没有明显的虚位，又不会因为3D打印的层纹导致卡滞。迷宫平台的板面设计了多道分隔挡墙，挡墙高度统一为8mm，刚好能够限制直径6mm的标准钢珠不会脱出路径，同时板面上分布的不同直径孔洞作为陷阱，钢珠掉入后会顺着框架底部的导槽滑到侧边的取出口，不需要拆开装置就能回收钢珠重新开始游戏。

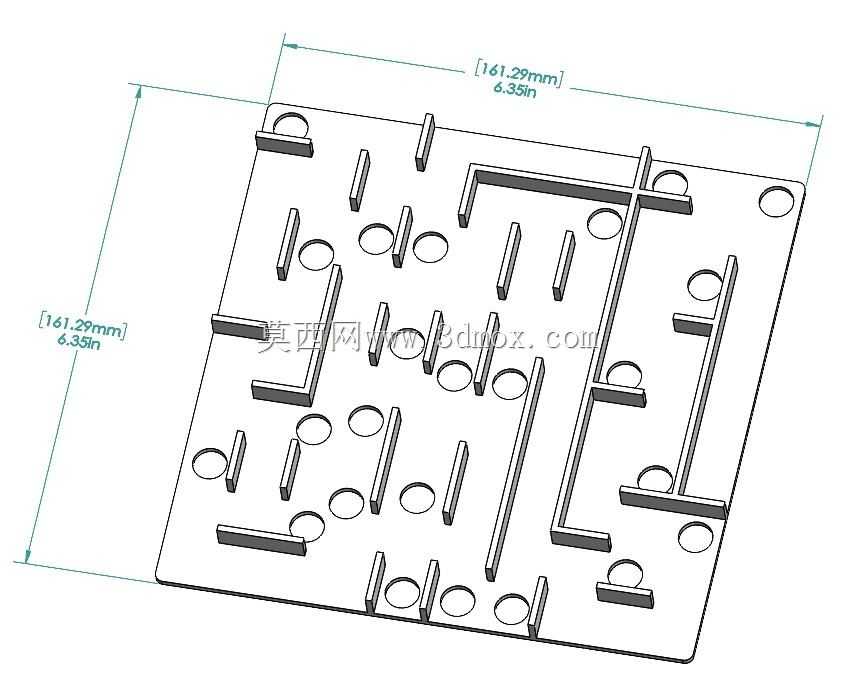

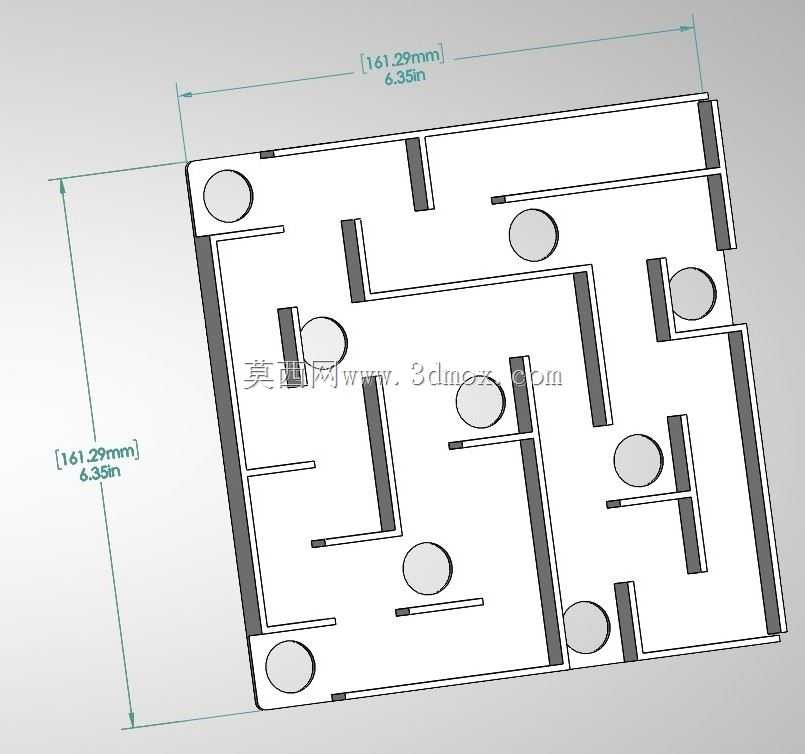

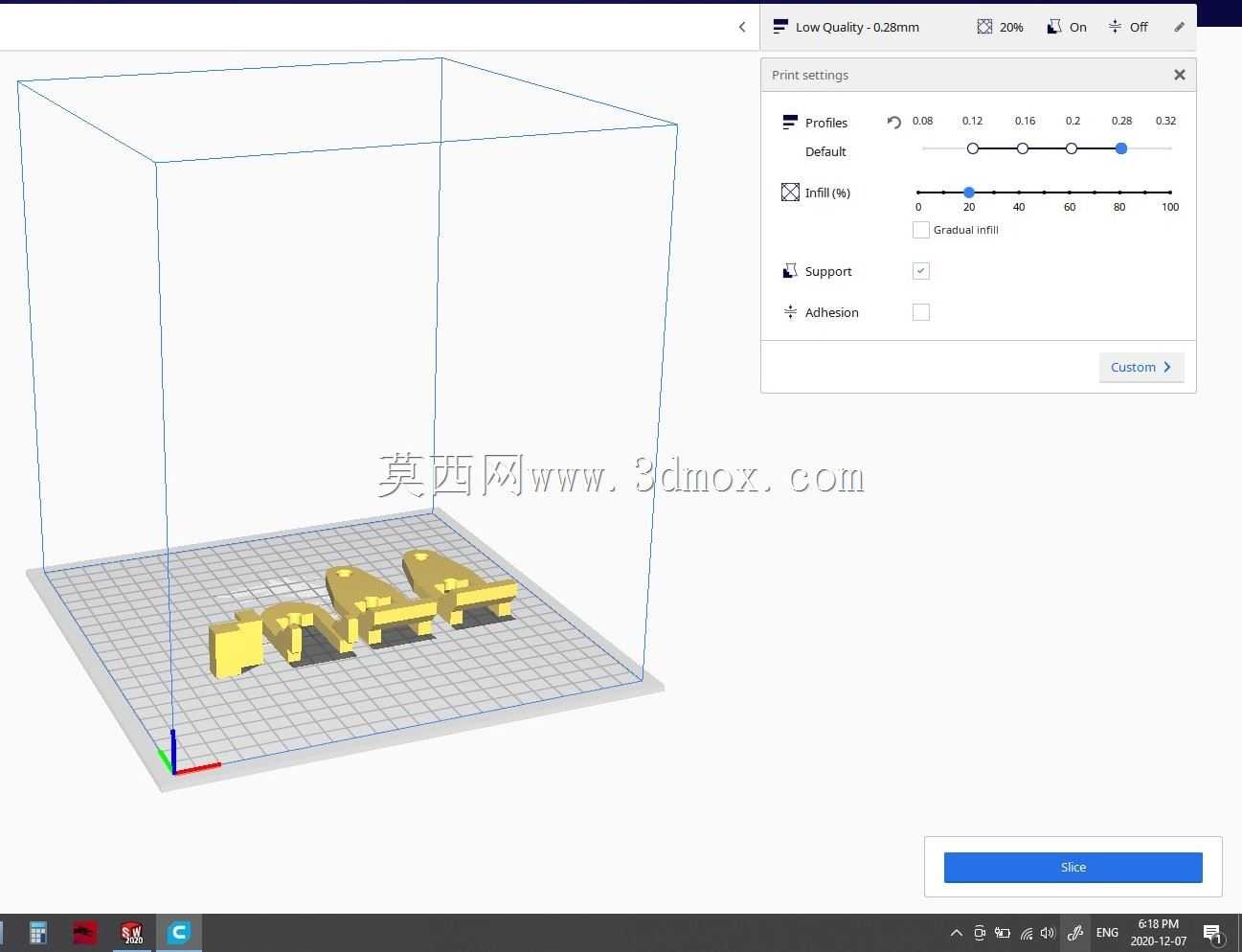

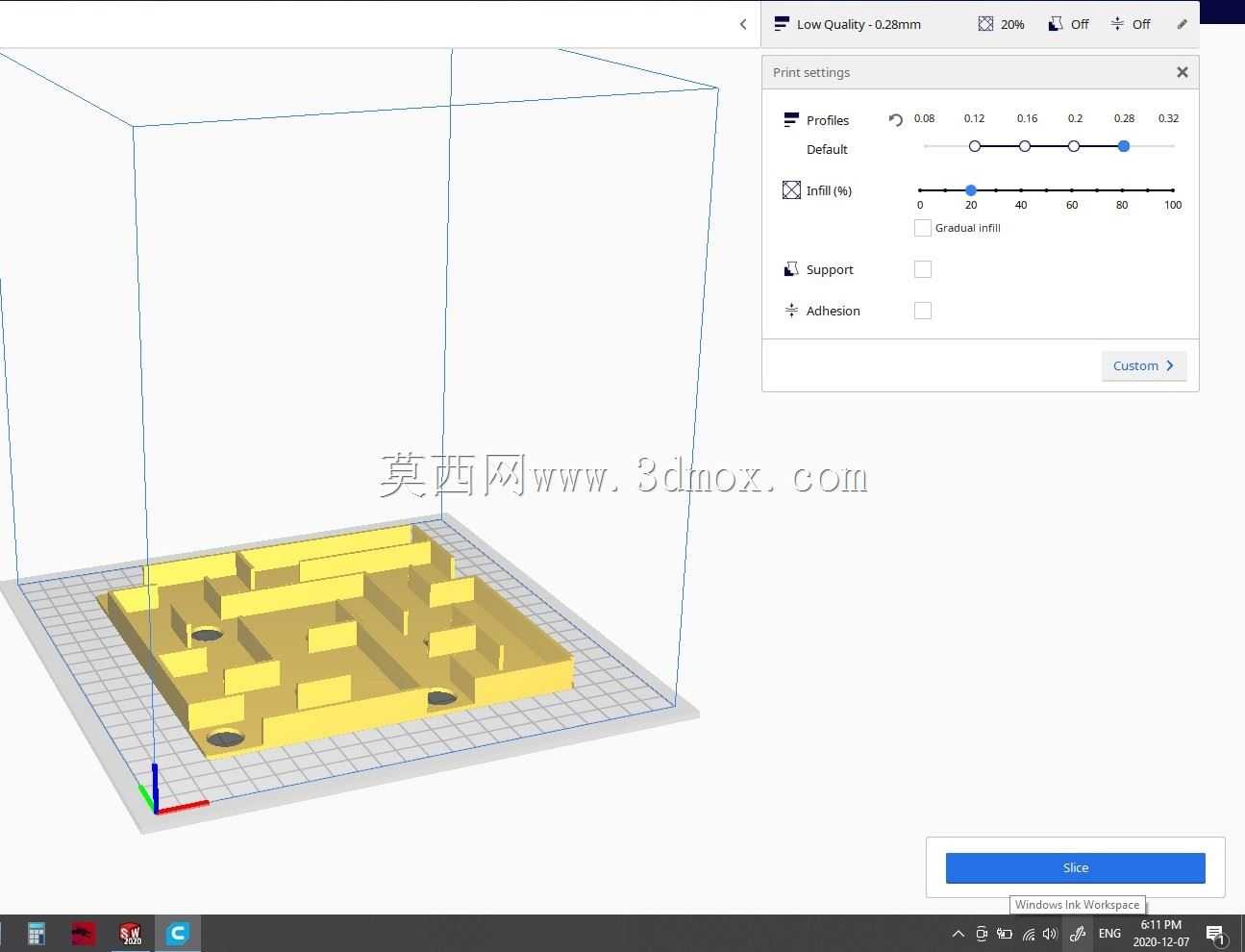

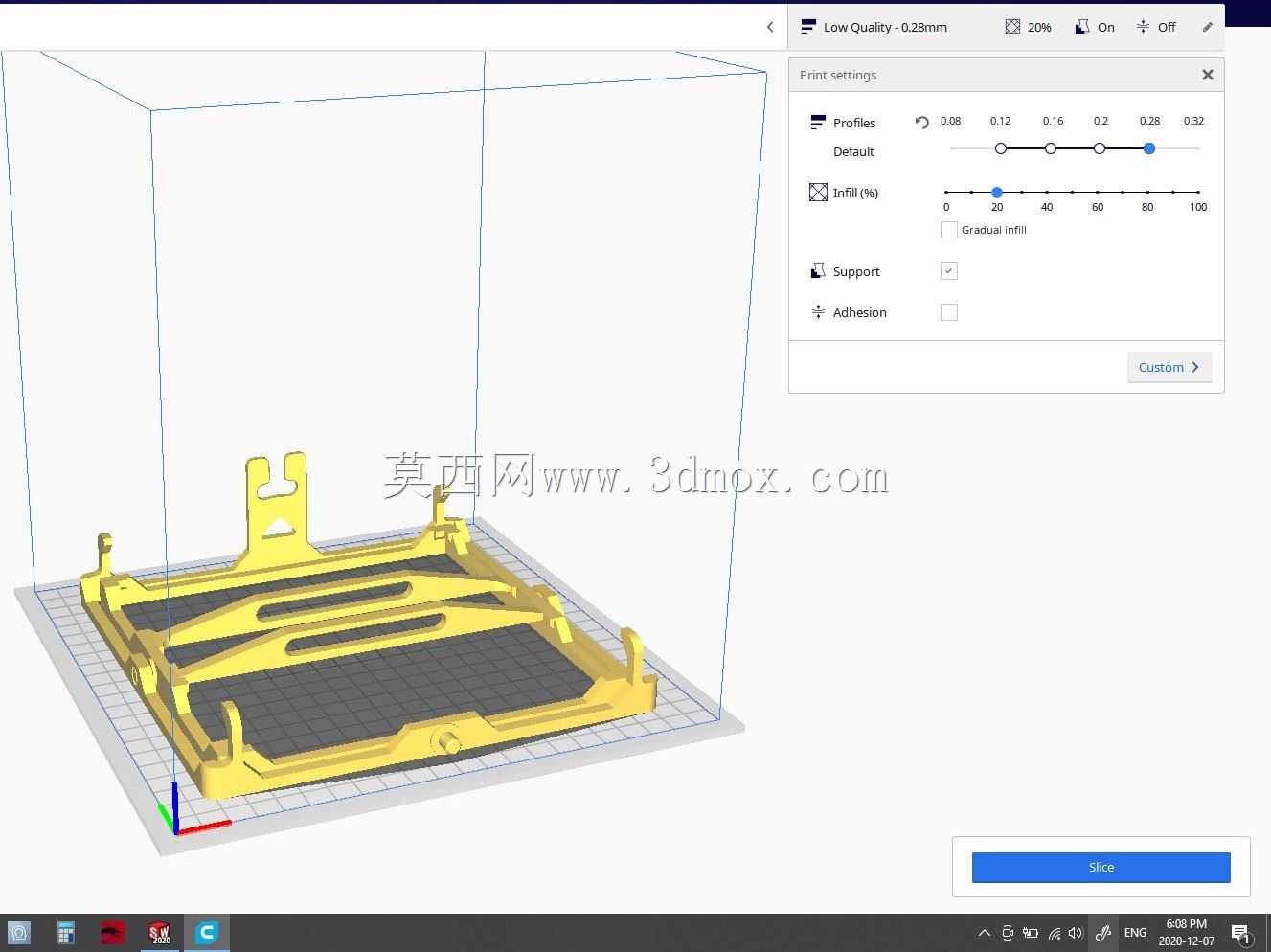

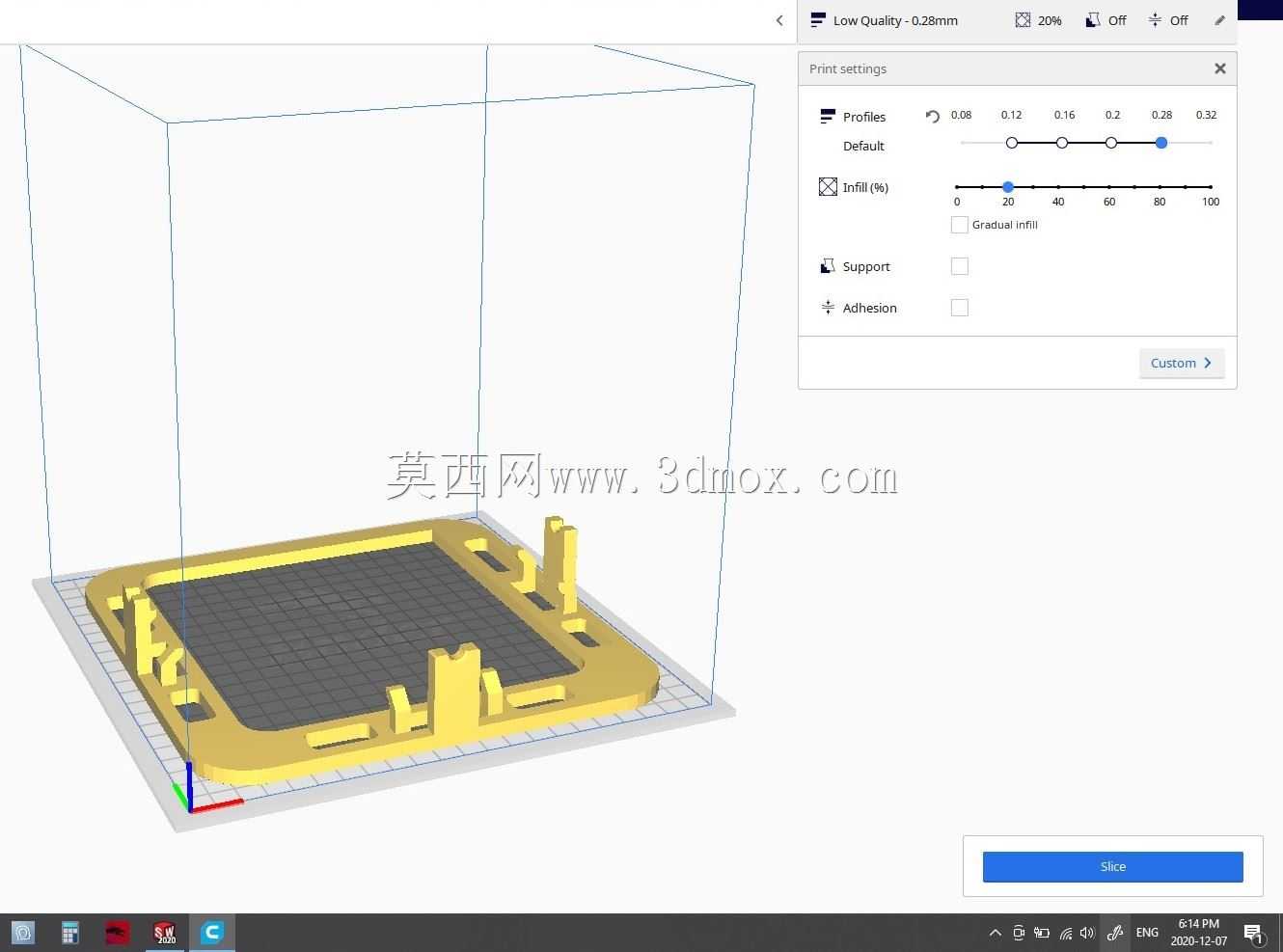

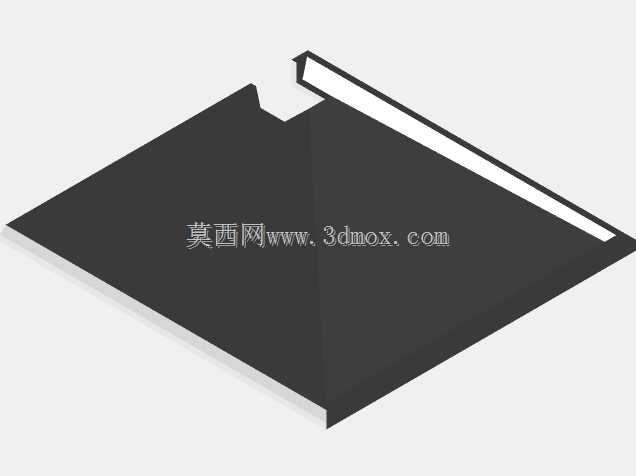

　　设计过程中优先考虑了3D打印的成型边界，所有零件的壁厚都设置为2mm，既保证结构强度，又不会因为壁厚过大导致打印时间过长或者出现翘曲变形。所有转角位置都做了R1.5的圆角过渡，避免3D打印时尖角位置出现缺料或者层间结合力不足的问题。整个装置的外形尺寸控制在150mm×150mm×35mm，刚好能够放置在普通桌面的边角位置，不会占用过多的使用空间，安装时不需要额外的固定结构，直接平放在平整桌面即可使用，底部的四个角位设置了1mm厚的防滑垫安装位，可以粘贴普通的橡胶防滑垫避免使用时装置滑动。迷宫路径的设计采用了多分支岔路结构，路径宽度设置为8mm，比钢珠直径大2mm，保证钢珠能够顺畅滚动，同时不会因为路径过宽降低游戏难度，挡墙的位置经过多次调整，避免出现钢珠直接卡滞在挡墙和框架之间的死角。

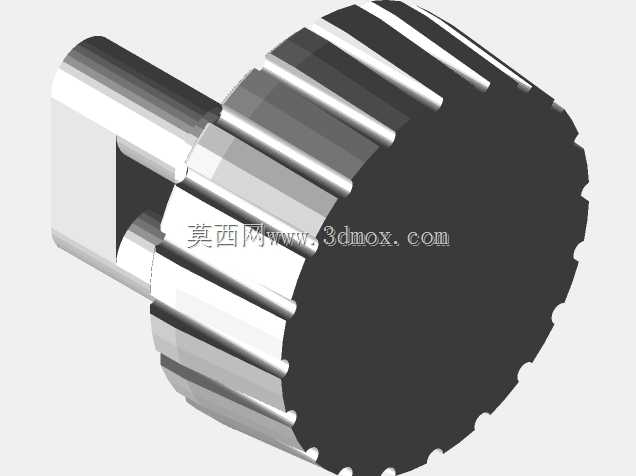

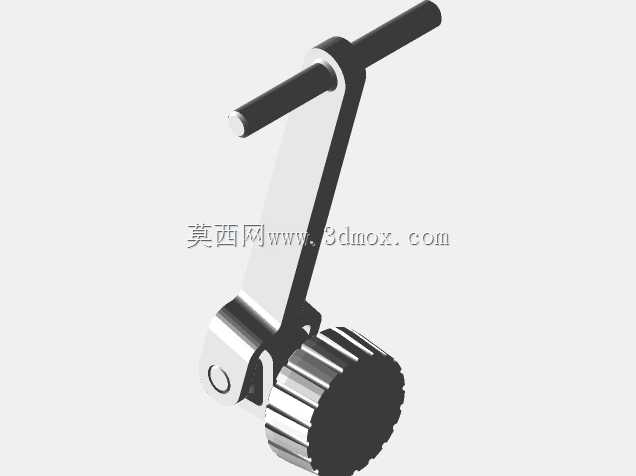

　　从结构设计的角度来看，这款产品的核心亮点在于全卡扣无紧固件的装配设计，所有零件的装配方向都统一为Z轴方向，打印完成后不需要额外的修整，只需要按照卡扣位置依次拼接就能完成总装，总装时间不超过两分钟，非常适合3D打印爱好者自行制作。同时整个结构没有易损件，所有受力位置都做了加厚处理，卡扣位置的反复拆装寿命能够达到50次以上，满足日常使用的需求。角度调节旋钮的位置设置在框架的侧边靠前位置，使用者单手握持装置的时候就能够用拇指转动旋钮调节倾斜角度，操作逻辑符合人体工学，不需要双手同时操作多个调节部件。框架底部的导槽设计为倾斜式，钢珠掉入孔洞后会在重力作用下自动滑到取出口，不需要翻转装置倒出钢珠，使用体验更加顺畅。
