带移动底座手轮调节立式支撑支架

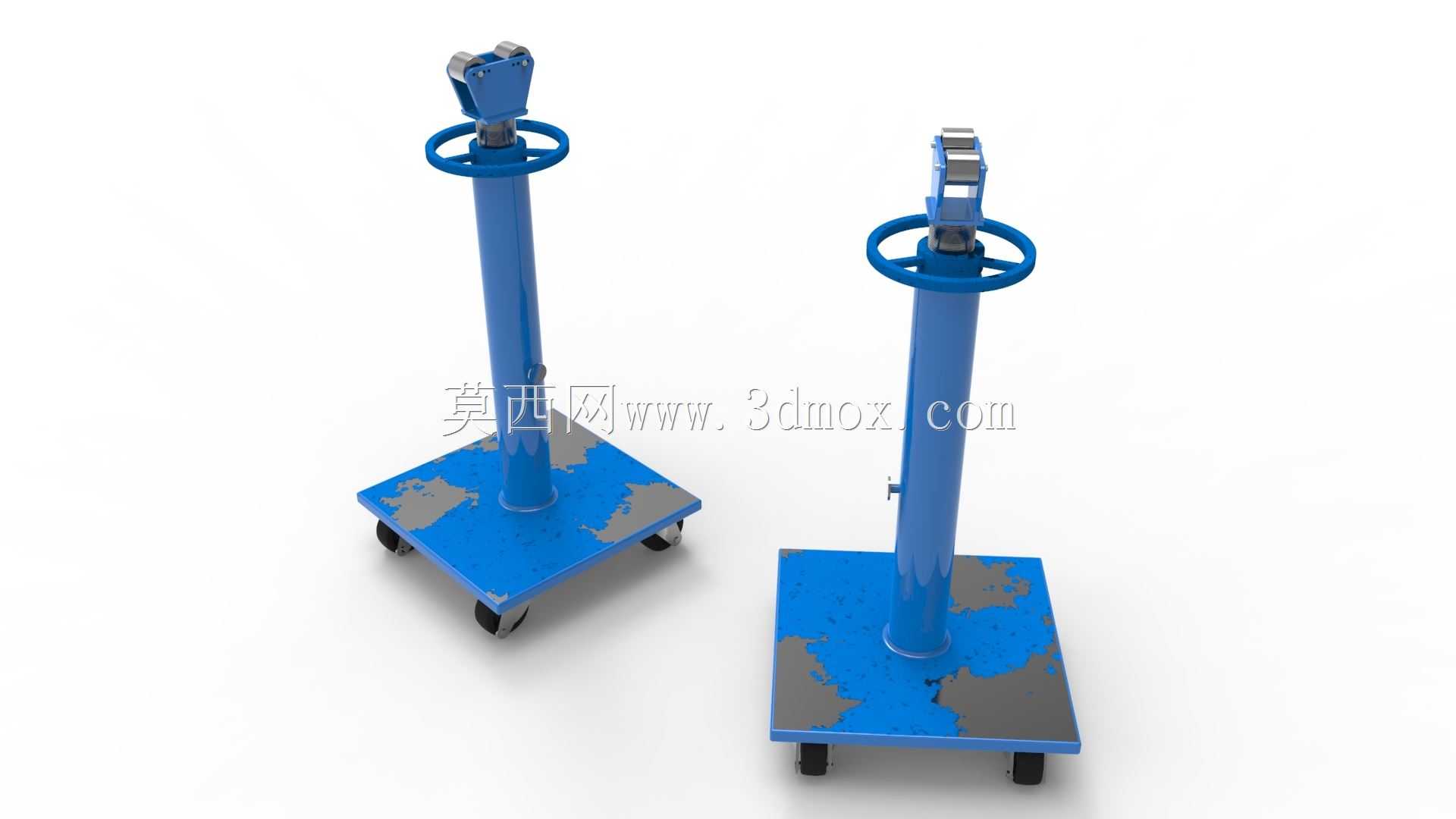

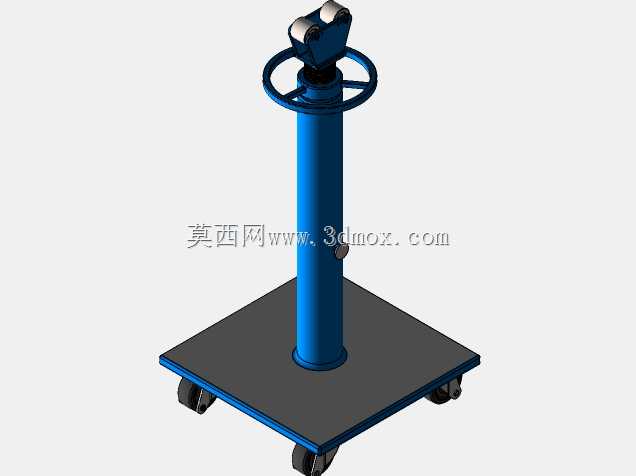

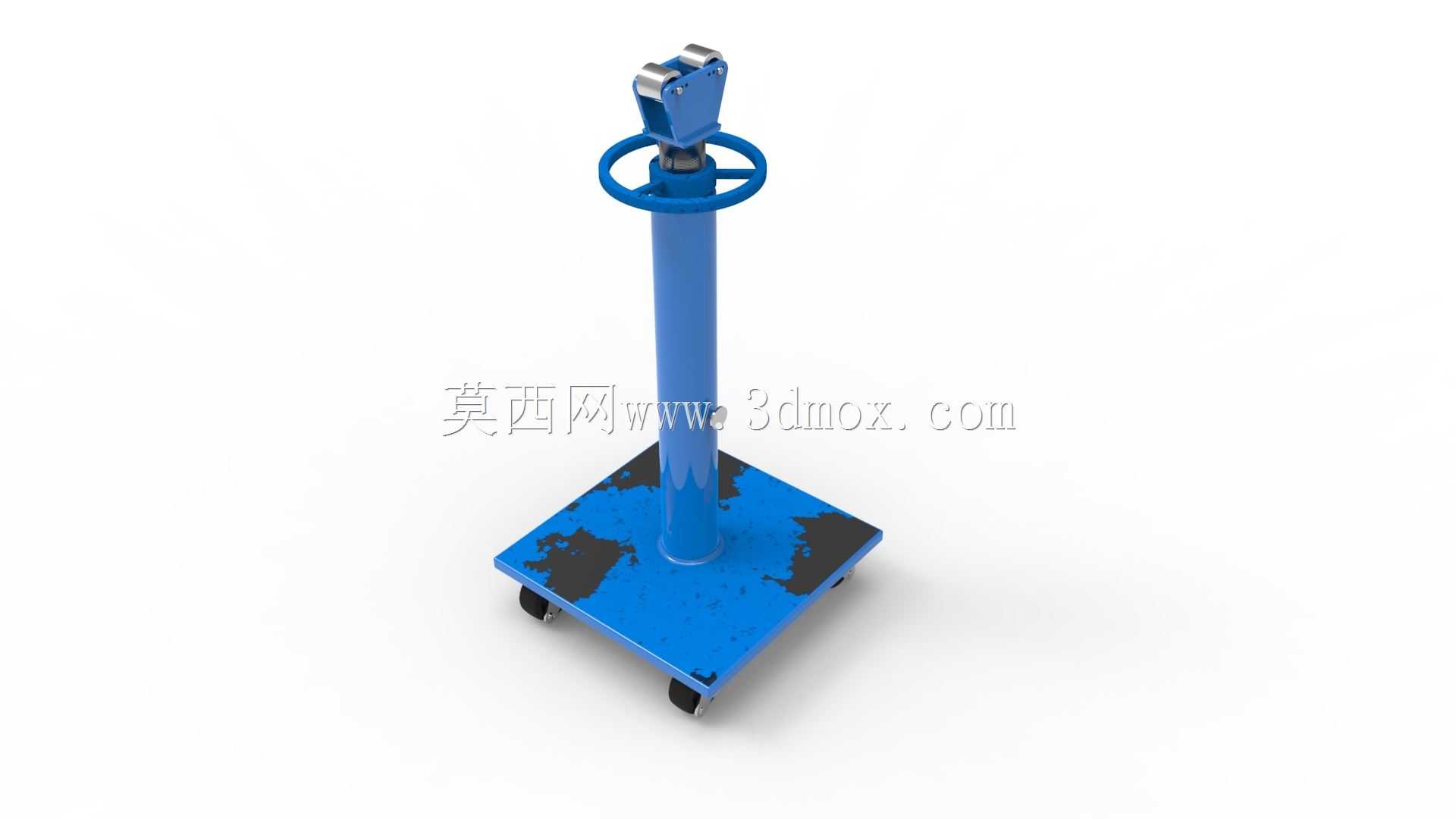

　　这款可调立式支撑支架，主要面向车间内工件临时支撑、装配工位辅助定位、轻型工装举升对位这类场景设计，在汽车零部件分装、小型设备组装、钣金件焊接定位的工位上，这类可灵活移动的支撑结构能大幅降低操作人员反复搬抬工件的劳动强度，也能避免刚性固定支架无法适配不同工位高度差的问题。从结构设计逻辑来看，整体采用立式立柱承载的布局，底部为方形钢板焊接底座，底座四角安装万向脚轮，其中两个脚轮带侧刹结构，推移到目标工位后踩下刹车即可锁定位置，避免支撑过程中底座滑移引发的工件偏移；底座表面做了分区的防滑耐磨处理，接触地面的边缘做了倒角去毛刺，防止推移过程中剐蹭车间环氧地坪，底座与立柱的连接位置采用圆周满焊工艺，焊后做了应力消除处理，

　　避免长期承重后焊缝开裂。立柱采用无缝钢管加工而成，内部嵌套可伸缩的内支撑杆，调节结构采用手轮驱动的梯形丝杠副，手轮设置在立柱上部靠近操作位的高度，操作人员站立状态下无需弯腰即可转动手轮调整支撑高度，梯形丝杠具备自锁特性，调整到目标高度后无需额外插销锁定即可承载，不会出现负载下滑的问题；手轮表面做了滚花处理，沾有少量切削液或油污的状态下也能稳定握持转动，手轮与丝杠的连接位置采用平键传递扭矩，避免长期转动后出现配合松旷。立柱上部的支撑头采用快换式接口设计，可根据被支撑工件的接触面形状更换V型块、平垫、弧形托块等不同支撑端头，适配轴类零件、板件、异形壳体等不同工件的支撑需求，支撑头与内杆的连接采用圆柱销定位，更换端头时无需额外工具，

　　拔出定位销即可完成拆装。从安装边界尺寸来看，方形底座的边长控制在450mm左右，整体最低支撑高度约800mm，最大调节行程约400mm，单台支架的额定承载能力在150kg以内，推移时的整体重心高度控制在600mm以下，即使在车间略有坡度的地面推移也不会出现倾翻风险；立柱外径设置为89mm，壁厚4mm，在最大伸出长度下，侧向受力15kg时顶端的偏移量控制在2mm以内，满足装配定位的精度要求。设计过程中特意规避了传统可调支架的几个常见问题：一是将调节手轮设置在立柱上部而非下部，避免操作人员蹲姿调节引发的腰部劳损，也能防止调节过程中工件滑落砸伤手部；二是脚轮的安装位置向内缩进底座边缘20mm，推移过程中脚轮不会磕碰工位旁的料架或设备外壳；

　　三是立柱外表面做了喷塑处理，相比传统油漆涂层更耐车间内的切削液、润滑油腐蚀，日常清理时直接用抹布擦拭即可去除表面油污，不会出现涂层起皮脱落的问题。在实际工位应用中，这类支架通常成对配合使用，支撑长轴类工件时可分别调整两端支架的高度，让工件保持水平状态方便装配或检测；支撑异形焊接件时，可搭配三到四台支架分别支撑工件的不同点位，调整各点高度让工件处于最佳焊接操作姿态，相比固定式的焊接工装，这类可调支架的适配性更强，不需要针对每一款工件单独制作专用支撑工装，能大幅降低多品种小批量生产模式下的工装制作成本。支架的所有转动配合位置都加装了含油轴承，长期使用无需频繁加注润滑油，维护成本极低；丝杠副的位置设置了可伸缩的防尘罩，避免车间内的焊接飞溅、铁屑、粉尘落到丝杠螺纹表面造成调节卡滞，延长调节结构的使用寿命。底座的钢板厚度设置为8mm，即使支架被叉车或周转车轻微剐蹭，也不会出现底座变形的问题，整体结构没有易损的薄壁零件，正常车间使用环境下的使用寿命可达5年以上。
