Steck EX-231林哈灯接线控制盒结构

　　做电气配套结构设计的工程师大多接触过这类户外用电气控制接线盒，这款Steck EX-231对应的林哈灯配套控制盒，主要应用在户外照明线路的节点控制、接线分线场景，不管是厂区道路照明、户外景观林哈灯组的线路接驳，还是小型户外电气设备的接线防护，都能看到这类壳体的应用。它的核心作用是给内部的接线端子、小型控制元件提供密闭的安装空间，隔绝户外的雨水、粉尘，避免线路接头裸露造成短路、漏电问题，同时也能防止无关人员误触内部带电部件，满足户外电气安装的安全防护要求。

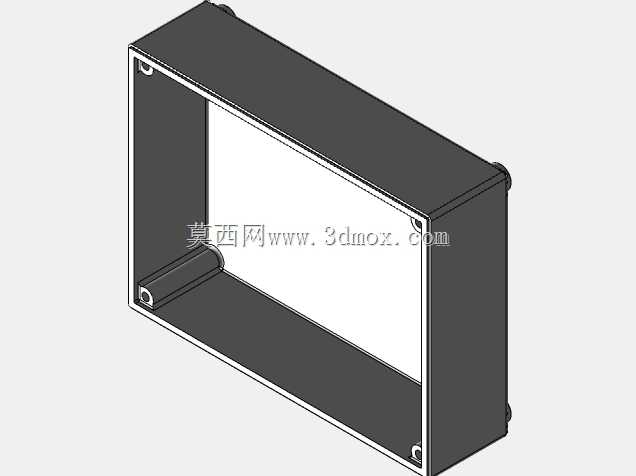

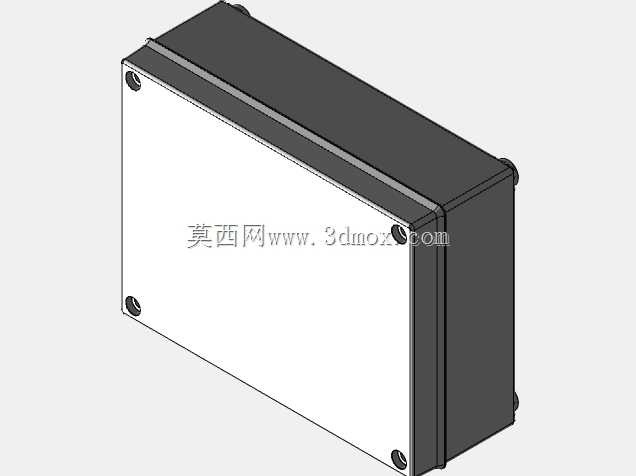

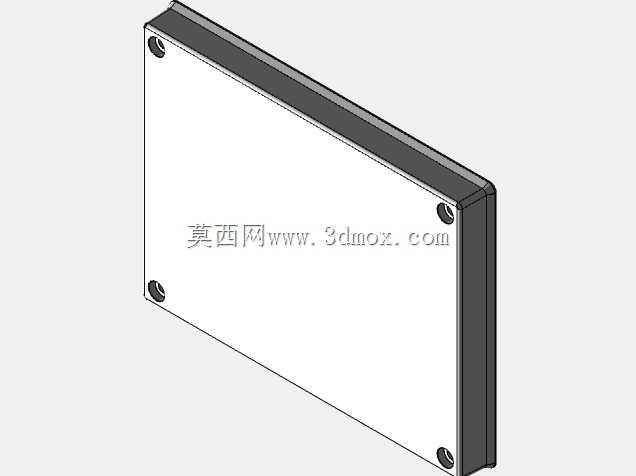

　　从结构设计思路来看，这款壳体采用上下扣合的分体式结构，盒体与盒盖的配合面做了整圈的密封槽设计，实际装配时可以嵌入橡胶密封条，扣合后通过四角的固定螺丝锁紧，能达到稳定的IP防护等级，适配户外长期使用的工况。壳体四个角的固定孔做了内嵌式的铜嵌件设计，避免反复拆装螺丝造成塑料壳体滑牙，这也是户外电气壳体常用的可靠性设计，毕竟户外设备运维周期长，螺丝拆装频次不低，塑料螺孔的耐用性远不如金属嵌件。壳体的侧壁预留了标准的线缆进线敲落孔位，不用现场额外开孔，施工时只需要敲掉对应孔径的敲落片，就能穿入格兰头固定线缆，既节省现场加工的工时，也能保证进线位置的密封性能。

　　尺寸参数上这款壳体的内部有效安装空间为234×174×90mm，这个尺寸属于中等规格的接线控制盒，内部可以容纳4-6组接线端子排，或者加装小型的继电器、保险端子这类控制元件，足够支撑单组林哈灯或者小范围照明回路的控制接线需求。安装边界方面，壳体背部的四个固定孔位间距是经过标准化设计的，既可以直接通过膨胀螺丝固定在墙面、灯杆的安装支架上，也可以搭配专用的安装导轨卡扣，卡装在标准电气安装导轨上，适配不同的现场安装条件。壳体的边角做了圆弧过渡处理，没有尖锐的棱角，一方面是注塑生产时便于脱模，减少应力集中导致的壳体开裂问题，另一方面户外安装时也能避免磕碰划伤施工人员。

　　材质选用聚乙烯纤维树脂，这种材料的耐候性比普通ABS材质更好，长期在户外暴露在紫外线、温差变化的环境下，不容易出现变脆、开裂、褪色的问题，同时材料本身的绝缘性能优异，能满足电气壳体的绝缘安全要求，抗冲击性能也能应对户外的轻微磕碰，比如树枝刮擦、小型飞石撞击都不会造成壳体破损。盒盖的表面做了细微的磨砂纹理处理，不容易积灰留水渍，长期使用也能保持外观整洁，不会因为表面污渍堆积影响标识的辨识度。

　　在实际选型应用时，需要注意这款壳体的内部空间余量，布置元件时要预留足够的走线空间，避免线缆挤压密封面影响防护效果，进线孔的位置要根据现场走线方向选择，敲落孔打开后必须配套对应规格的防水格兰头，不能裸露线缆进线，否则会丧失防水防尘的能力。上下盒盖锁紧时要对角均匀拧紧螺丝，避免单颗螺丝过紧造成盒盖变形，导致密封面贴合不严出现缝隙。这类壳体的结构设计经过了大量户外场景的验证，结构可靠性高，安装维护便捷，是户外照明电气配套里非常常用的防护壳体结构，建模时还原了所有的安装孔位、密封槽、敲落孔细节，能直接用于配套的结构设计、装配模拟以及施工交底使用。
