折射式双筒望远观测设备结构设计

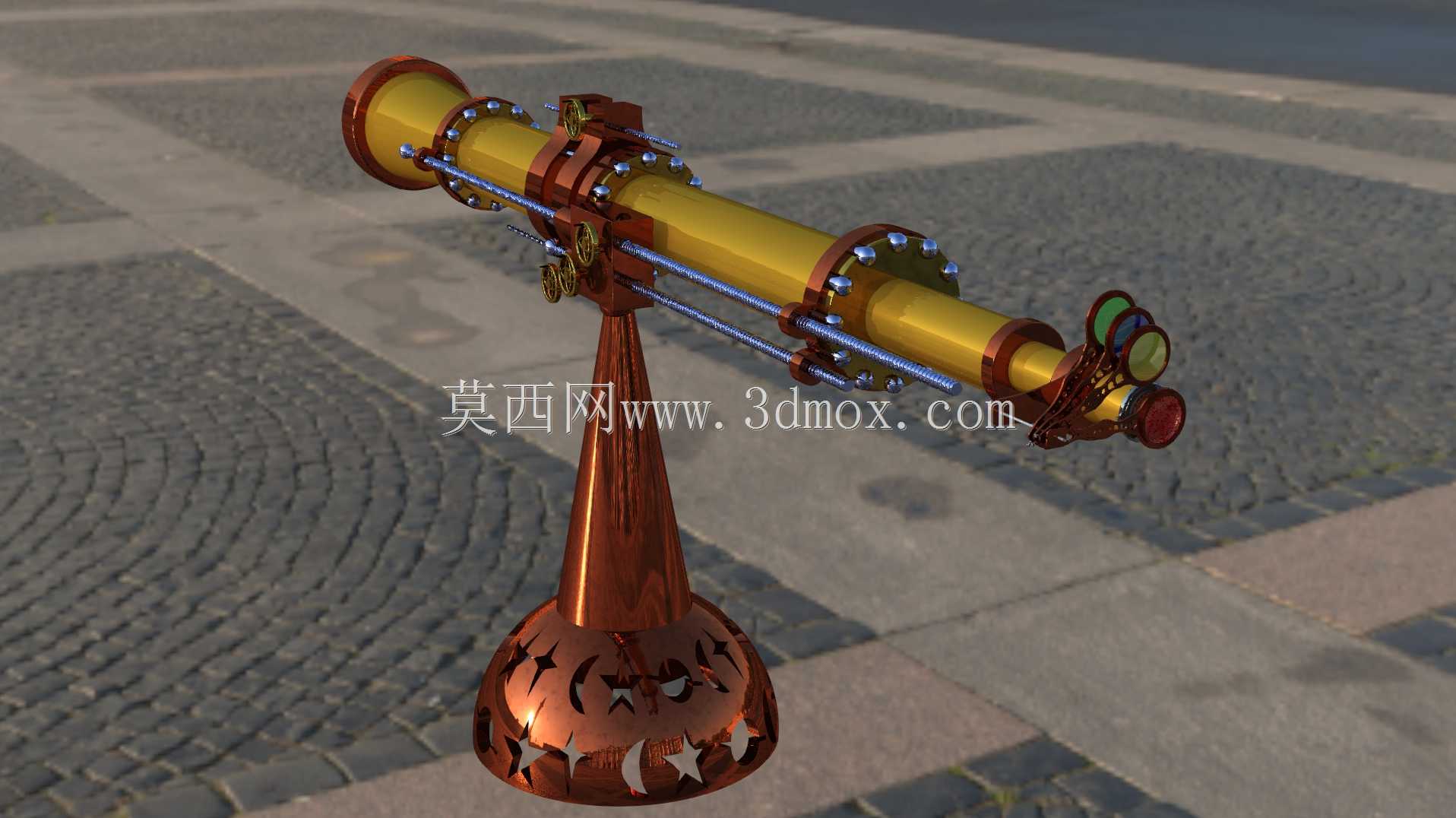

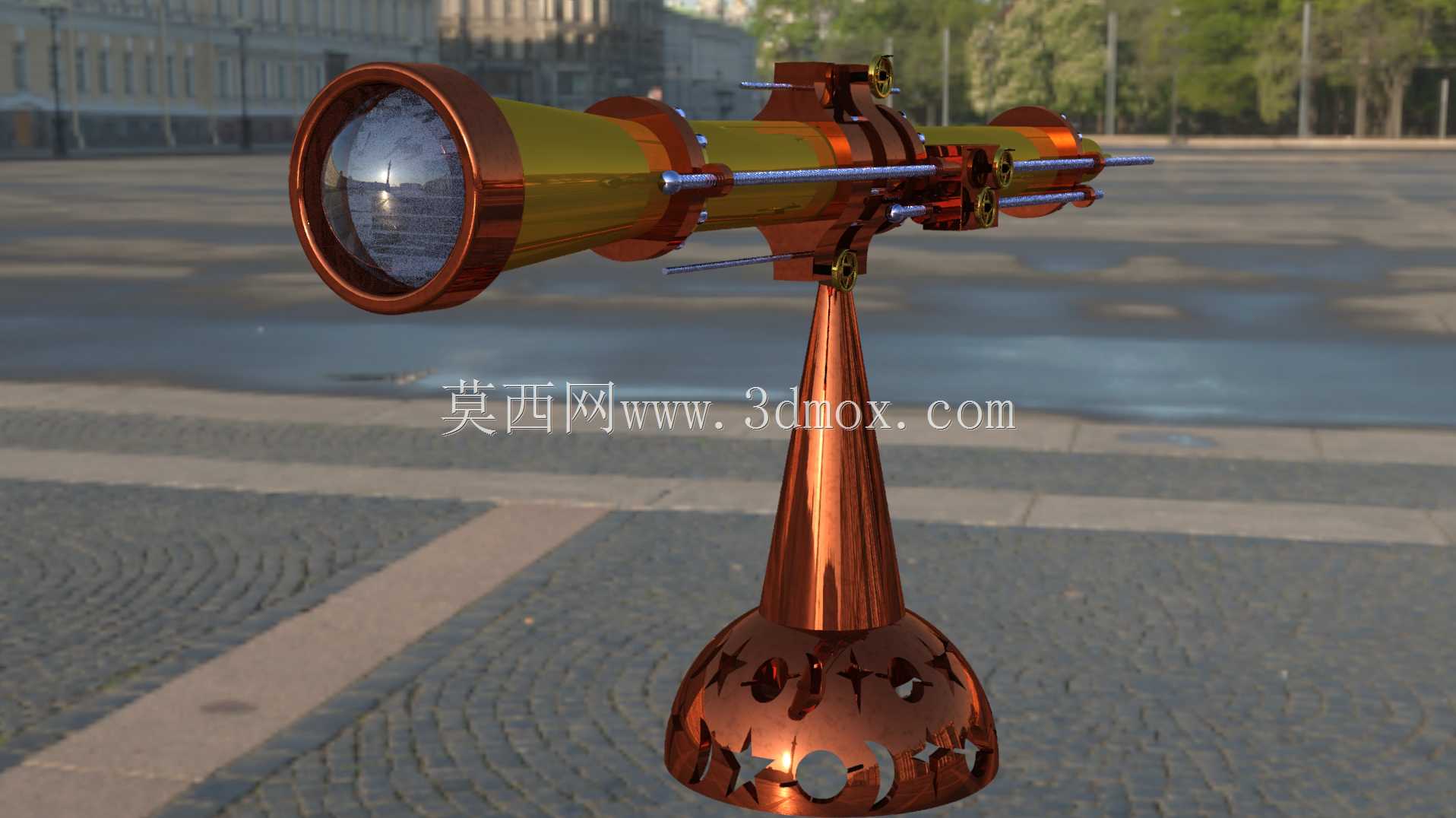

　　这套望远观测设备的三维结构设计，核心围绕户外远距离观测、工况巡查、户外勘测等实际场景的使用需求搭建，在结构排布上充分考虑了手持握持、支架搭载两种使用模式的兼容性，没有为了追求外观流线牺牲结构的可装配性与调试余量。从功能实现逻辑来看，整套结构分为物镜承载段、调焦传动段、目镜适配段、握持支撑段四个核心模块，各模块之间的连接边界预留了0.15mm的同轴度调整间隙，避免加工公差累积导致光轴偏移，这也是光学类观测设备结构设计中最容易被忽略的细节——很多初做结构的设计者会把配合公差卡得过死，实际装配时一旦镜片压圈的加工误差超差，就会导致整个镜筒的光轴偏斜，后期校正需要耗费大量工时。

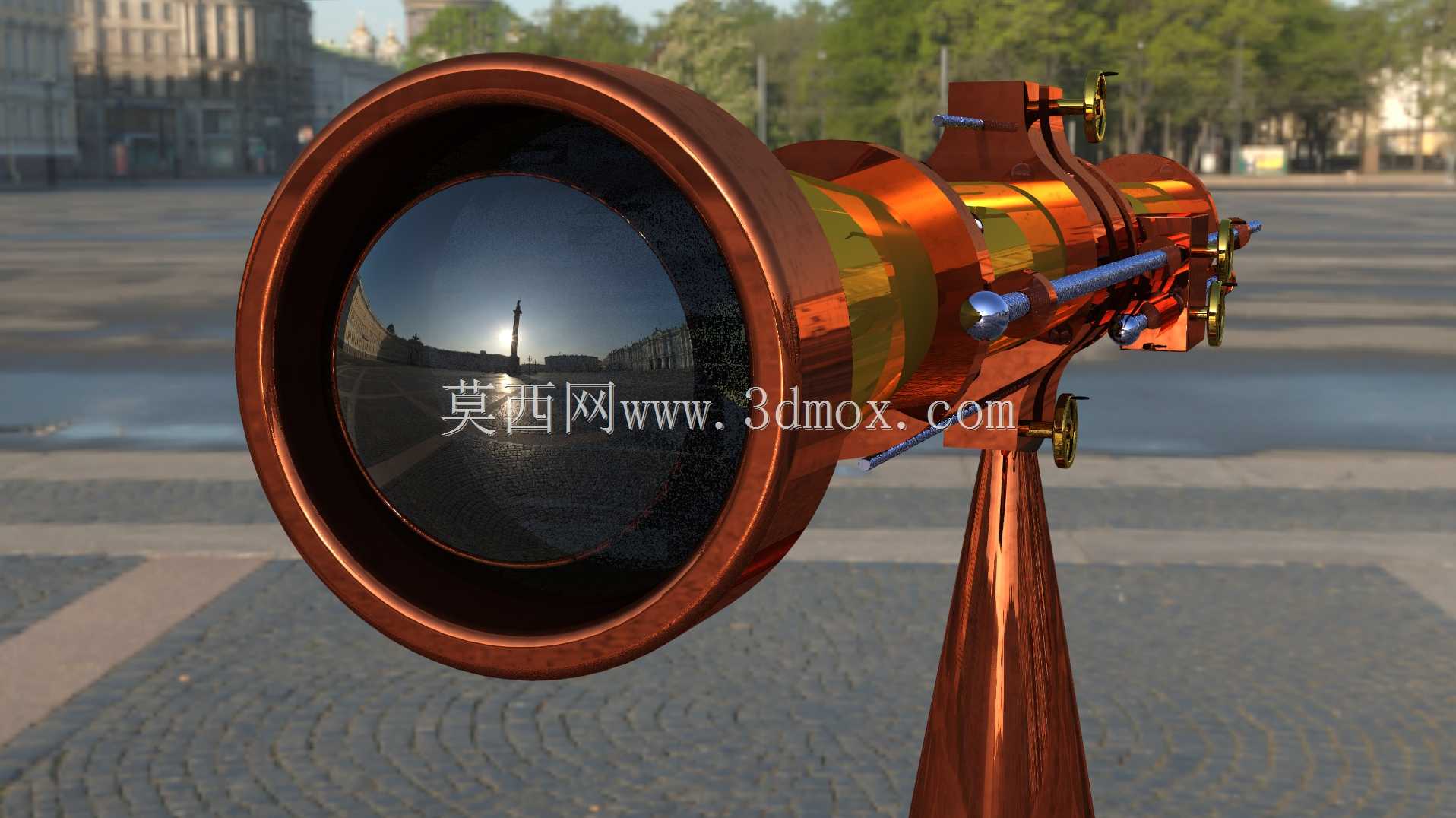

　　在物镜组的承载结构设计上，镜筒前端的物镜座采用了阶梯式限位结构，镜片安装位的台阶高度差严格匹配物镜边缘的倒角尺寸，压圈采用细牙螺纹连接，螺纹旋合长度控制在8mm，既保证压紧后镜片不会出现径向窜动，又不会因为旋合过长导致压圈刮伤镜片镀膜。镜筒外壁的防滑纹路没有采用装饰性的浅槽设计，而是做了深度0.8mm、间距1.5mm的滚花结构，方便户外戴手套操作时调整物镜端的遮光罩位置，遮光罩采用抽拉式结构，拉出后的限位卡点做了圆弧过渡，不会因为轻微磕碰就自动回缩，在逆光观测场景下能有效减少杂光进入物镜组，提升成像的对比度。

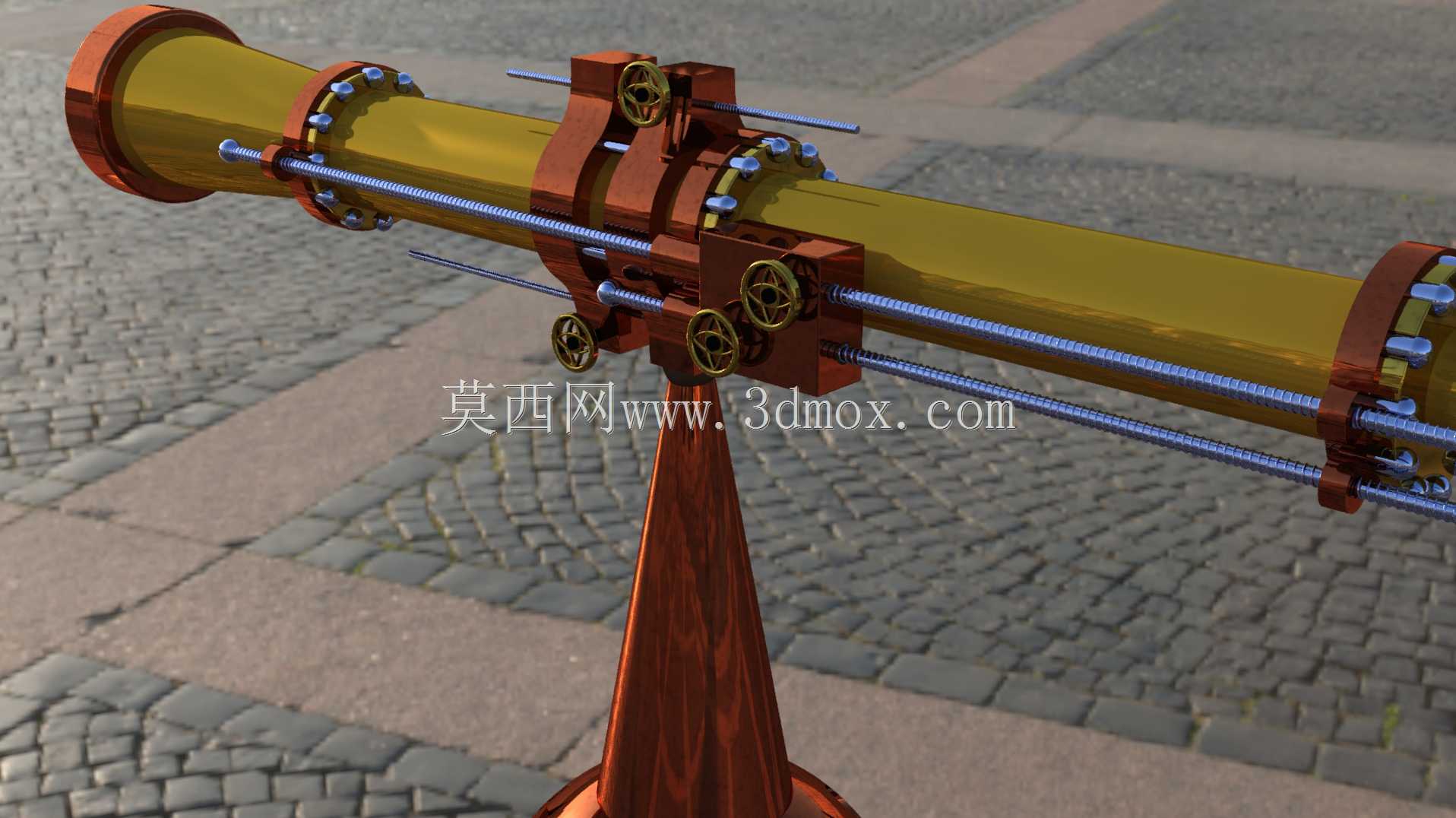

　　调焦机构的设计是整套结构的核心功能段，采用了齿轮齿条传动的调焦方案，齿条固定在内部的镜筒滑移衬套上，齿轮与外部的调焦手轮同轴连接，手轮的阻尼通过侧面的聚四氟乙烯阻尼片调整，阻尼力矩控制在0.2N·m左右，既保证调焦时手感顺滑无卡顿，又能在调焦到位后不会因为镜身自重出现滑移。调焦行程设计为40mm，覆盖了从10米近距离观测到无穷远观测的焦距调整范围，滑移衬套与外镜筒之间采用三个均匀分布的导向铜套做支撑，铜套与衬套的配合间隙控制在0.03mm，避免调焦过程中出现光轴偏移，同时铜套的自润滑特性可以保证长期使用不需要额外加注润滑脂，减少维护成本。

　　目镜组件的接口采用了通用的标准接口尺寸，可以适配不同倍率的目镜替换使用，目镜座的定位端面做了0.02mm的平面度处理，保证目镜安装后与物镜组的光轴同轴度误差控制在1分以内，避免观测时出现视场边缘模糊、重影等问题。握持部分的结构做了人体工学的弧度处理，镜身重心落在握持位置的中心线上，长时间手持观测不会出现手腕酸胀的问题，镜身底部预留了标准三脚架安装螺孔，螺孔的镶嵌件采用金属材质，直接与镜身内部的支撑骨架连接，避免塑料螺纹多次拆装后滑牙，安装螺孔的端面做了平面度处理，保证搭载在三脚架上时镜身不会出现倾斜。

　　从外形尺寸与安装边界来看，整套设备收拢状态下的长度控制在180mm，镜筒最大外径为52mm，握持位置的宽度为65mm，适配绝大多数成年人的手型尺寸，调焦手轮的突出高度为12mm，操作时手指不会与镜身发生干涉。所有外露的连接缝隙都做了错位挡边结构，户外使用时可以阻挡雨水、灰尘进入镜筒内部，满足IP54级别的防护要求，镜身内部的隔圈做了消光螺纹处理，减少镜筒内部的光线反射，避免成像出现眩光、鬼影等问题。整套结构的零件拆分充分考虑了注塑加工的工艺性，所有塑料件的脱模斜度控制在1.5度，没有出现倒扣、壁厚不均的结构，壁厚统一控制在2.5mm，加强筋的厚度为壁厚的0.6倍，避免注塑成型时出现缩痕、翘曲等缺陷，金属嵌件的位置都做了足够的包胶厚度，避免嵌件在使用过程中出现松动脱落。
