卡车铝合金轮毂带轮胎总成三维设计

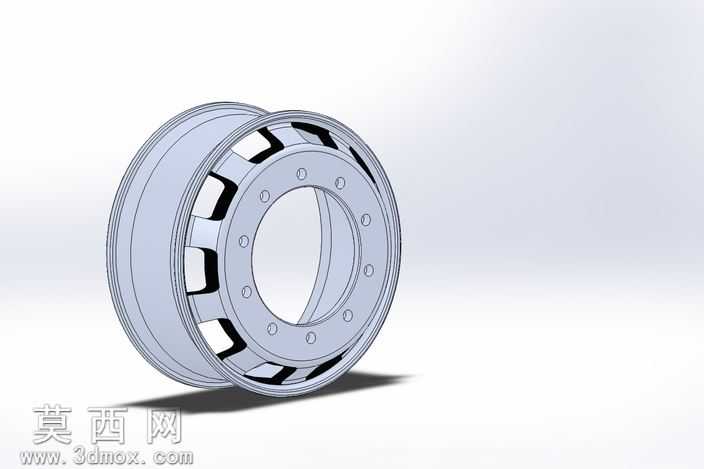

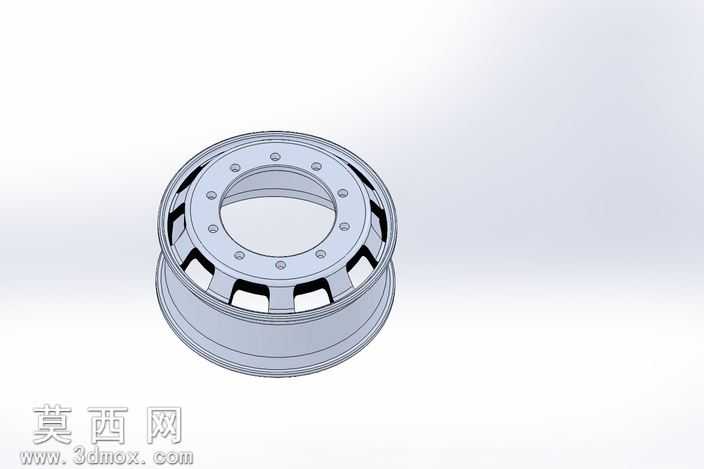

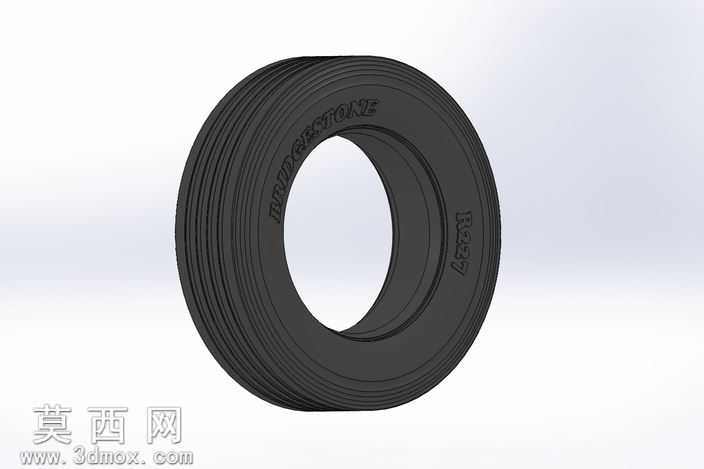

本作品为商用车卡车使用的22.5x8.25规格铝合金轮毂搭配载重轮胎的三维建模设计，建模过程严格遵循商用车轮的实际装配尺寸规范，还原了真实产品的所有结构细节。建模阶段首先以轮辋的标称尺寸为基准绘制旋转截面草图，通过旋转特征生成轮辋的基础基体，精准还原轮辋的胎圈座、轮缘、槽底的曲面弧度与尺寸公差，保证轮胎装配的贴合度符合行业标准。轮毂的辐板部分采用多窗口镂空设计，建模时通过圆周阵列特征均匀分布10个散热镂空窗口，既还原了铝合金轮毂轻量化的设计特点，也保证了辐板的结构强度，辐板与轮辋的连接过渡区域做了平滑圆角处理，还原真实产品的铸造工艺特征。模型完整还原了轮毂的螺栓安装结构，包含10个均匀分布的轮毂螺栓安装孔、配套的紧固螺母模型，以及中心轴孔的定位台阶结构，同时还原了轮毂中心的装饰盖结构，装饰盖上的品牌标识通过包覆特征贴合在曲面表面，还原真实产品的外观细节。配套的载重轮胎部分通过旋转特征生成轮胎的基础轮廓，再通过阵列特征还原胎面的纵向排水花纹、胎侧的品牌标识模压文字，胎侧的规格标识文字采用包覆特征嵌入胎侧曲面，还原真实轮胎的模压工艺效果。材质渲染阶段，轮毂部分采用抛光铝合金材质，调整金属粗糙度参数模拟亮面铝合金的金属反光质感，螺栓与螺母采用镀锌钢材材质，还原紧固件的亚光金属质感，轮胎部分采用黑色橡胶材质，调整材质的漫反射与粗糙度参数，模拟载重轮胎橡胶的哑光质感与细微的表面颗粒感。模型整体装配关系完全还原实车状态，轮胎与轮辋的胎圈座完全贴合，螺栓孔与中心轴的同轴度符合装配要求，可用于商用车底盘装配的干涉检查、车轮部分的结构展示，也可作为商用车渲染场景的配套部件使用，模型的所有特征参数可编辑，支持根据不同规格的车轮尺寸进行参数化调整，适配不同的商用车车型设计需求。
