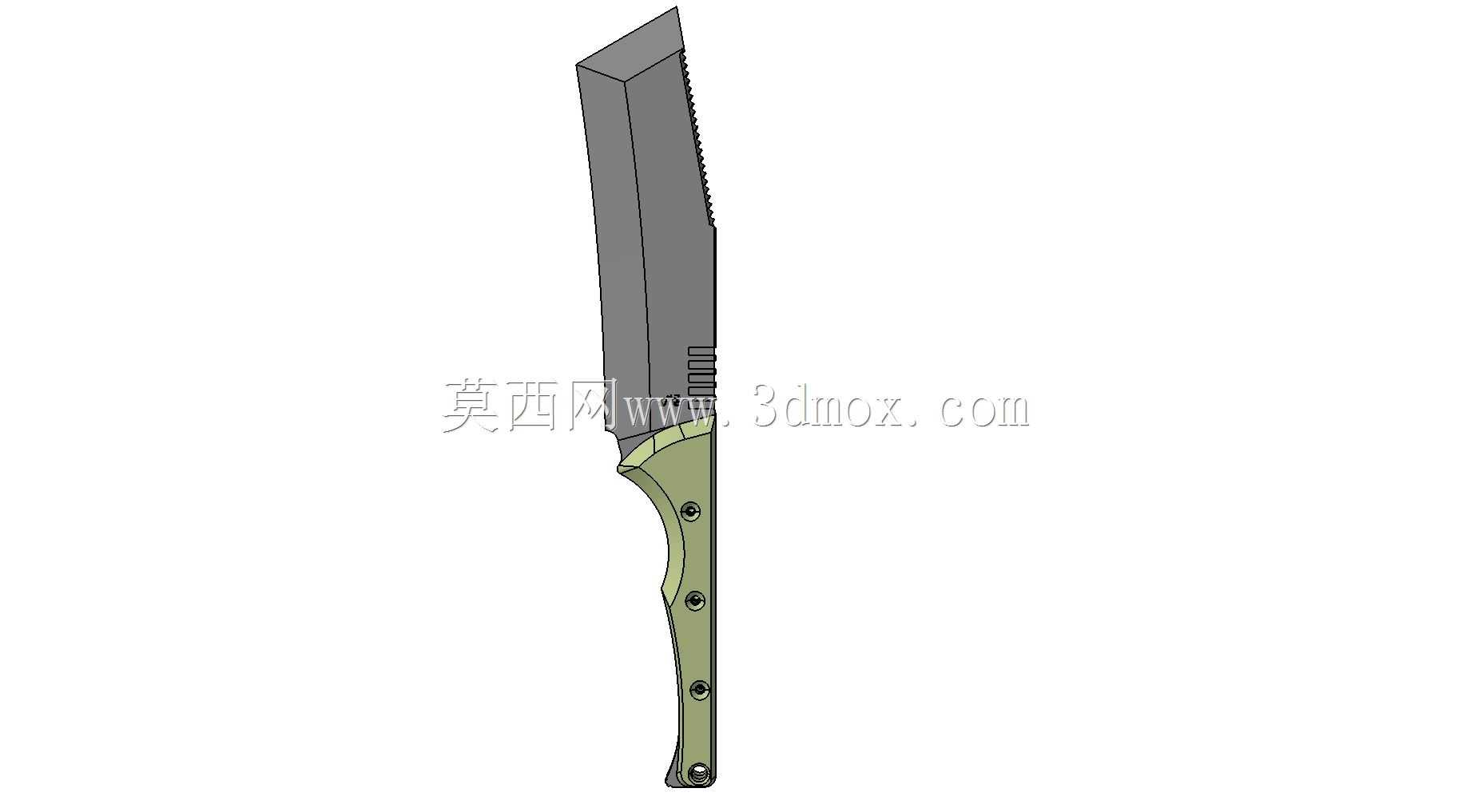

户外战术直刀梅塞尔32结构设计

　　做户外工具结构设计快十二年，经手的刀具类三维结构方案不下四十套，梅塞尔32这款直刀的结构逻辑，是我见过在户外实用取向和结构可靠性上平衡得很到位的方案。先从实际应用场景说，这类直刀的核心使用场景覆盖户外露营的食材处理、营材切削、野外应急的绳索切割、硬质灌木修整，甚至极端环境下的脱困作业，这就要求结构设计不能走装饰性刀具的花俏路线，每一处结构都要对应实际使用的受力需求。

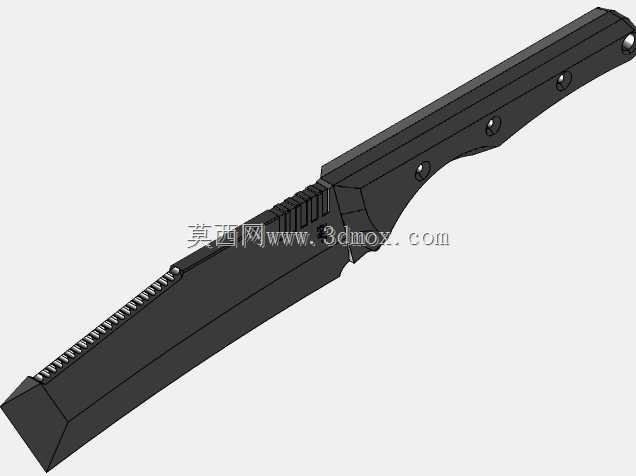

　　先说刀身部分的设计思路，这款刀采用的是分段式刀身结构，靠近刀尖的上半段做了斜切平磨的刀尖角度，这个角度不是随便定的，32度左右的刀尖夹角既保证了穿刺时的刀尖强度，不会像薄刃尖刀那样碰到硬质木结就崩尖，又能保证切削时的刃口切入角度足够顺畅，不会因为角度太钝导致切削阻力过大。刀身靠近刀柄的上沿做了锯齿段，这个锯齿的齿形是经过受力优化的，不是装饰性的细齿，每一个齿的切削角都做了负倒棱处理，用来切割尼龙绳、编织带这类韧性材料的时候，不会出现滑齿、卡齿的情况，而且锯齿段的长度控制在整刀长度的五分之一左右，刚好满足应急切割的需求，又不会因为锯齿过长影响平刃段的正常切削使用。刀身的厚度是从刀背到刃口做渐变减薄的，刀背厚度控制在4mm左右，保证劈砍的时候刀身不会出现弯折变形，刃口部分做0.2mm的刃口留厚，兼顾锋利度和抗崩损能力，毕竟户外使用不可能像家用厨刀那样经常精细打磨，刃口留厚不足的话，碰到砂石、硬木很容易出现卷刃崩口。

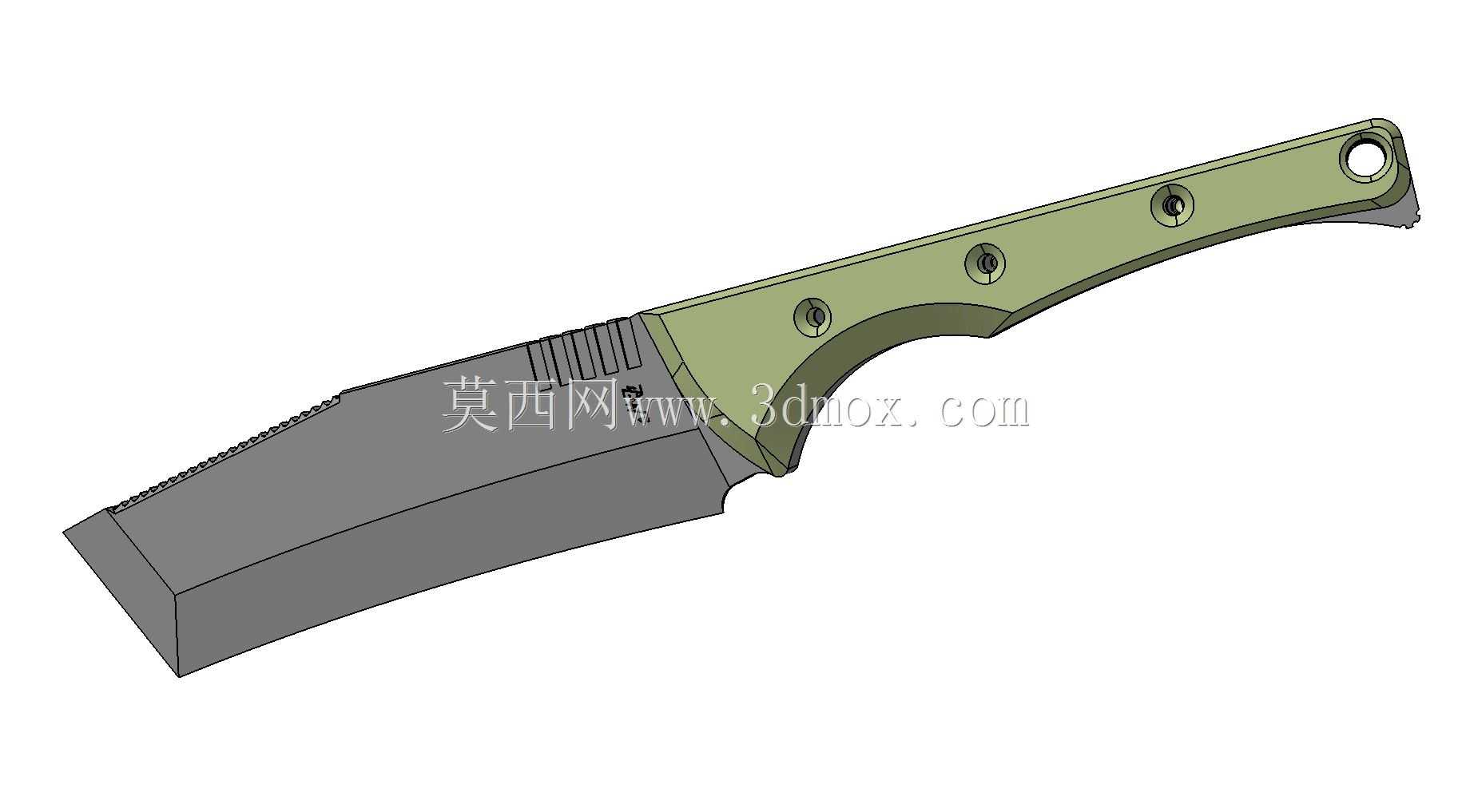

　　再看刀柄部分的结构，这部分是很多入门刀具设计最容易出问题的地方，这款刀的刀柄采用的是全龙骨结构，也就是刀身的龙骨直接贯穿整个刀柄长度，不是那种穿心柄只插一半的结构，这种结构的好处是大力劈砍的时候，刀柄和刀身的连接位置不会出现应力集中断裂的情况。刀柄的贴片采用的是弧形人体工学造型，握位的三个指槽位置刚好对应成年人手掌握持时的指关节弯曲弧度，不管是正握切削还是反握发力，手掌都能和刀柄完全贴合，不会出现打滑的情况。贴片的固定采用了三颗等距分布的固定销，固定销的位置是沿着龙骨的中心线排布的，每颗销钉的安装孔都做了沉头处理，装配之后销钉端面和贴片表面齐平，不会出现凸起硌手的问题。刀柄的尾部做了轻微的下弯设计，这个结构是为了防止大力穿刺的时候，手从刀柄尾部滑向刃口造成误伤，同时尾部的厚度做了加厚处理，必要的时候可以当作应急破窗的敲击端使用，不用额外加装尾锤结构，减少整体的零件数量。

　　从安装边界和尺寸匹配的角度说，这款刀的整体长度控制在220mm左右，其中刀身长度110mm，刀柄长度110mm，这个尺寸比例刚好符合成年人单手握持的最佳长度区间，不会因为刀身过长导致重心靠前握持疲劳，也不会因为刀身过短影响切削作业的操作半径。重心位置设计在刀柄和刀身衔接的护手位置往前10mm左右，这个重心点不管是做精细切削的手腕发力，还是做劈砍的手臂发力，都能让力的传导最顺畅，长时间使用手腕不会出现酸胀的情况。刀身和刀柄衔接的位置做了内凹的指挡结构，这个指挡的突出高度只有3mm，不会像大型战术刀的大护手那样影响拔刀入鞘的顺畅度，又能刚好挡住握持时前滑的手掌，兼顾安全性和便携性。

　　实际做结构验证的时候，这类直刀的受力测试主要集中在几个点：一是刀尖的穿刺受力，模拟穿刺硬木、金属薄板的场景，刀尖位置的最大应力要控制在材料屈服强度的70%以下，这款刀的刀尖过渡段做了圆弧过渡，没有尖锐的应力集中角，受力时应力会顺着刀身的斜面分散到整个刀身，不会出现刀尖断裂的问题；二是刀柄固定位置的拉拔受力，全龙骨结构加上三颗销钉的固定，能承受超过150kg的纵向拉拔力，完全满足户外使用时的拖拽、劈砍受力需求；三是刃口的抗冲击性能，刃口的负倒棱结构能承受1kg钢球从1m高度坠落的冲击，不会出现崩口的情况。另外这款刀的表面处理做了哑光氧化层，不会在户外使用时出现反光暴露位置的问题，同时氧化层的厚度控制在0.02mm，不会影响刀身的尺寸精度，装配之后和刀鞘的配合间隙能控制在0.1mm左右，拔刀入鞘的阻尼感适中，不会出现太松掉刀、太紧拔不出来的问题。

　　很多新手做刀具建模的时候，往往只关注外形的酷炫程度，忽略了实际使用时的受力和握持感受，这款梅塞尔32的结构设计，每一处尺寸、每一个弧度都是围绕实际户外使用的需求来的，没有多余的装饰结构，所有的造型特征都有对应的功能指向，不管是作为户外工具的结构参考，还是作为五金切削工具的设计案例，都有很高的参考价值。建模的时候要特别注意几个配合面的精度：一是刀柄贴片和龙骨的贴合面，要做到完全贴合，不能有缝隙，否则使用的时候缝隙里进水进泥沙，会导致固定销锈蚀，影响结构寿命；二是刃口的渐变曲面，要保证整个刃口的角度一致，不能出现局部角度突变，否则打磨的时候会出现刃口不齐的问题；三是刀柄的曲面过渡，所有的边角都要做R2以上的圆角处理，不能有尖锐的棱角，否则握持的时候会磨手，长时间使用容易起水泡。
