内齿锯齿锁紧垫圈三维结构设计模型

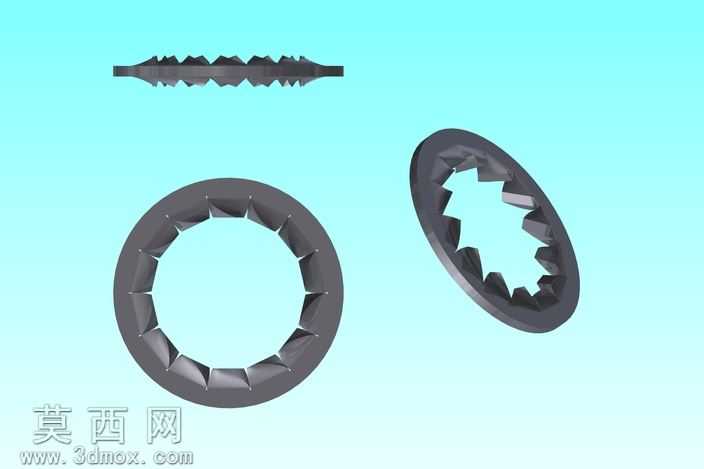

本模型为内齿锯齿锁紧垫圈的三维参数化设计成果，建模阶段采用Autodesk Inventor软件完成全流程构建，首先以回转体基础特征搭建垫圈的环形基体轮廓，精准控制垫圈的内外径尺寸、整体厚度参数，匹配对应规格螺栓的装配适配要求。随后针对内圈锯齿结构进行阵列特征设计，每一个锯齿的齿形角度、齿尖高度、齿根过渡圆角均经过严谨参数校核，保证锯齿在装配受压后能够均匀嵌入被连接件与螺栓头的接触面，实现可靠的防松锁止效果。模型同时构建了垫圈的截面剖切展示结构，可直观呈现锯齿沿垫圈周向均匀分布的形态，以及垫圈本体的厚度变化细节。材质设定阶段选用常用的65Mn弹簧钢材质参数，在渲染环节赋予模型哑光深灰金属质感，通过环境光漫反射效果清晰凸显锯齿的棱角结构与环形基体的曲面过渡，搭配浅天蓝色纯色背景突出模型主体，同时设置了平置、倾斜、侧视剖面三个展示视角，完整呈现垫圈的不同形态特征。设计过程中严格遵循DIN6798A标准的尺寸规范，覆盖M1至M30全系列常用规格的参数逻辑，每一处齿形的排布都经过防松力学性能的适配考量，既保证锯齿具备足够的咬入深度实现锁止，又避免齿形过于尖锐破坏被连接件表面，模型的所有特征均保留参数化编辑属性，可根据实际使用需求快速调整规格尺寸，适配不同的紧固件装配场景，整体结构无冗余特征，几何拓扑关系严谨，可直接用于装配模拟、工程出图、3D打印样件验证等后续工作环节。
