带双闸阀的输水弯管组件三维设计

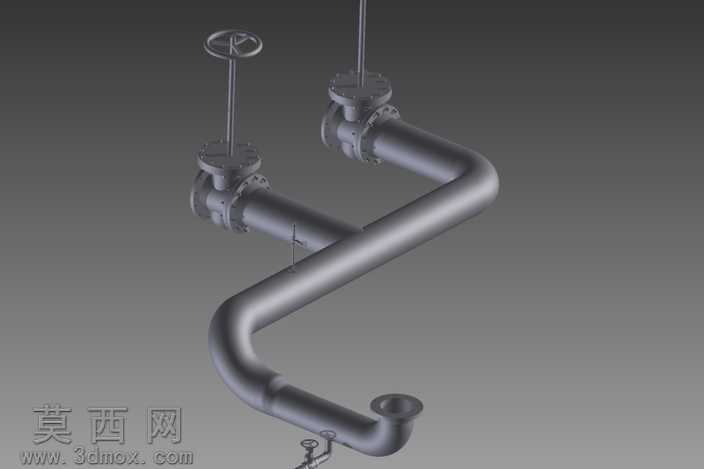

本作品为输水场景下的管路组件三维建模成果，整体采用Autodesk Inventor完成全参数化建模与渲染输出。建模阶段首先梳理管路走向逻辑，针对输水路径的空间弯折需求，设计了连续多段平滑过渡的弯管结构，每段弯折处均采用标准圆弧过渡曲率，避免流体输送过程中出现直角冲击造成的压损与紊流问题，管体末端设置标准快接法兰接口，可与对应规格的输水设备、储水罐体直接对接，适配输水管道与坦克类储水单元的连接场景。管路上集成的两个手动闸阀采用独立零件建模完成后装配定位，闸阀的手轮、阀杆、阀体、法兰连接盘均按照通用闸阀的标准尺寸比例构建，手轮保留轮辐式结构细节，阀杆与阀体的装配间隙做了合理还原，两个闸阀分别布置在弯折管路的不同直管段上，可分别控制对应支路的流体通断，满足输水过程中的分流、截流调节需求。材质渲染阶段，管体与闸阀主体均赋予哑光铸铁金属材质，调整材质的粗糙度、金属度参数还原工业金属管件的真实质感，手轮部分做了细微的材质区分，模拟铸铁手轮的磨砂表面效果，场景采用渐变深灰背景搭配柔和的三点布光，主光从侧上方打亮管路主体结构，辅光补全暗部细节避免结构阴影死黑，轮廓光勾勒管件的边缘轮廓，清晰呈现管路的弯折走向与闸阀的装配位置。设计过程中充分考虑管路的装配合理性，所有法兰连接位置均预留标准螺栓孔位，管体内径与闸阀通径保持一致，避免通径突变造成的流体阻力增大，整体模型结构完整，细节还原度高，可直接用于输水系统的布局演示、管路装配干涉校验以及相关教学演示场景。
