重型越野卡车深齿防滑车轮三维设计

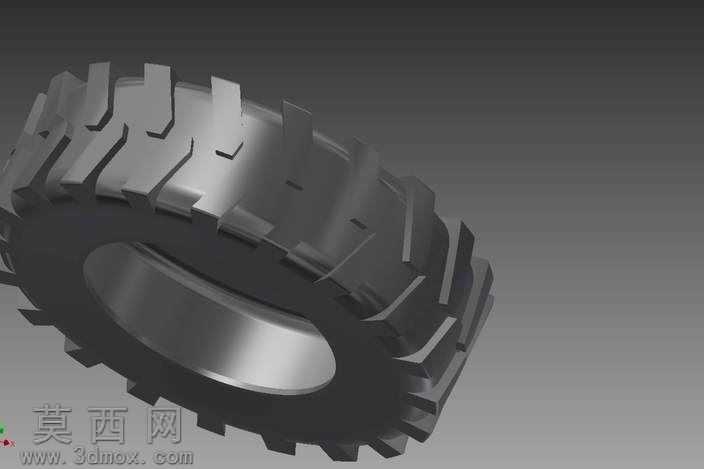

本作品为重型卡车适用的越野型车轮三维建模成果，建模阶段以Autodesk Inventor为核心工具，采用自底向上的装配建模思路完成整体构建。首先针对轮毂部分进行参数化草图绘制，以旋转凸台命令生成轮毂的基础回转体结构，针对轮毂与轮轴配合的安装位、与轮胎贴合的密封止口位置，通过拉伸切除、倒角命令完成细节特征制作，轮毂表面做金属质感的材质映射，模拟铸钢件经机加工后的哑光金属质感，对安装孔位做环形阵列处理，保证孔位分布的同轴度与等分精度，符合重型卡车轮毂的实际装配公差要求。轮胎部分是本次建模的核心重点，针对深齿越野胎的块状花纹结构，先绘制单个胎齿的截面草图，通过凸台拉伸生成单个胎齿的基础实体，对胎齿的边缘做圆角过渡处理，模拟橡胶轮胎硫化成型后的圆润边角，避免尖锐棱角带来的渲染失真；完成单个胎齿建模后，以轮胎中心轴线为阵列轴，做环形圆周阵列，同时根据胎面的花纹排布规律，调整相邻排胎齿的错位角度，还原真实越野轮胎的交错防滑花纹布局，胎体主体部分采用旋转凸台生成基础环形结构，通过布尔运算将阵列完成的胎齿与胎体主体合并为单一实体，胎体内部与轮毂贴合的面做贴合约束，保证装配后无干涉错位。材质渲染阶段，轮胎部分赋予深色橡胶材质，调整材质的粗糙度参数至0.85左右，还原橡胶材质的哑光漫反射特性，对胎齿的受力边缘做轻微的磨损质感做旧处理，提升模型的真实感；轮毂部分赋予合金铸钢材质，调整金属反射率至0.3，模拟钢制轮毂的半哑光金属质感，在轮毂与轮胎的配合缝隙处添加轻微的阴影效果，强化两个部件的装配层次感。场景布光采用三点布光法，主光源从模型斜上方45度角投射，提供主要照明与基础阴影，辅光源从模型另一侧补光，消除暗部死黑区域，轮廓光从模型后方投射，勾勒轮胎胎齿的立体轮廓，让深齿花纹的凹凸结构更具立体感。结构设计上充分考虑重型卡车在非铺装路面的使用需求，加深的胎齿结构可以在泥泞、松软路面嵌入地面获得更强抓地力，交错排布的花纹可以快速排出胎面夹杂的泥土与碎石，避免花纹堵塞导致防滑性能下降，轮毂的加厚结构设计可以承受重载工况下的载荷冲击，整体模型的尺寸比例严格参照真实重型卡车车轮的参数设定，各部件的配合间隙符合实际生产装配的公差要求，可用于车辆行走系统的结构展示、越野车辆改装方案的效果演示以及相关教学场景的素材使用。
