注塑用方形滚花黄铜内螺纹嵌件结构

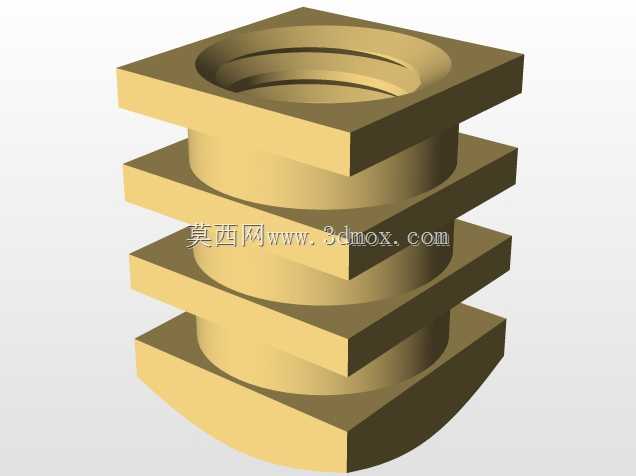

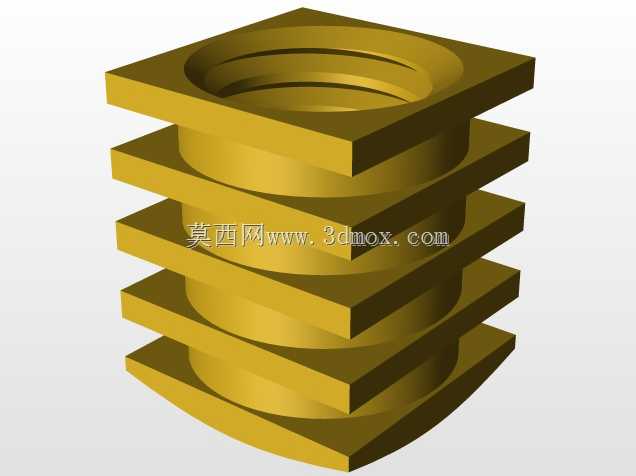

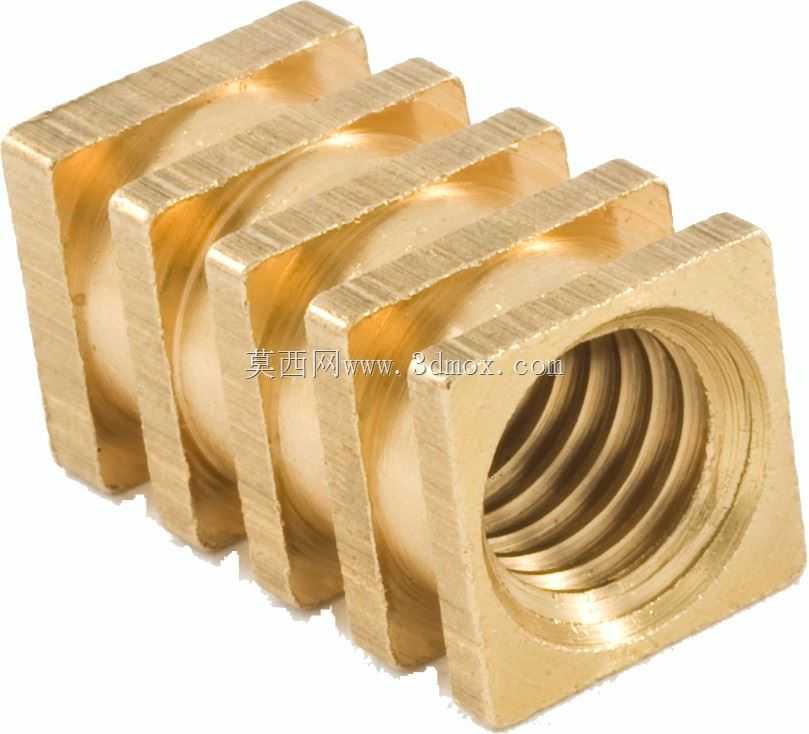

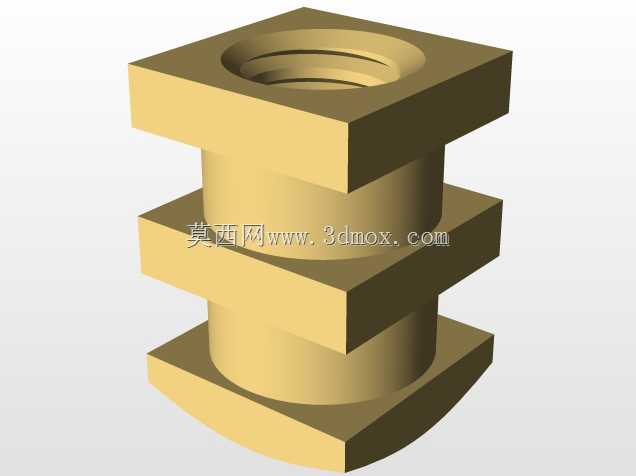

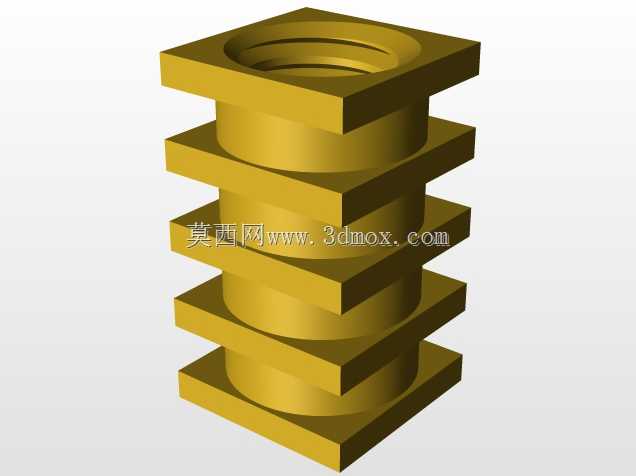

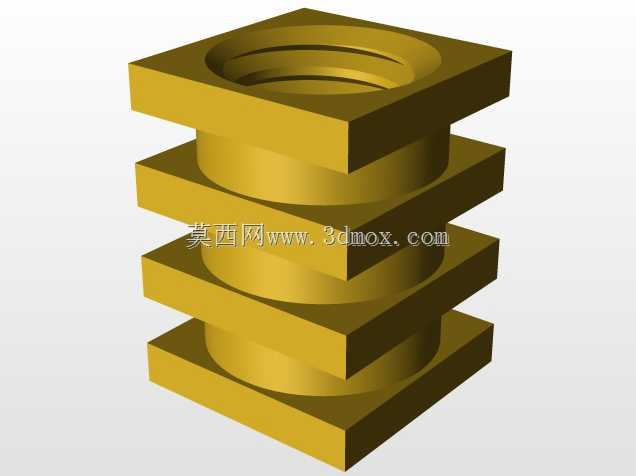

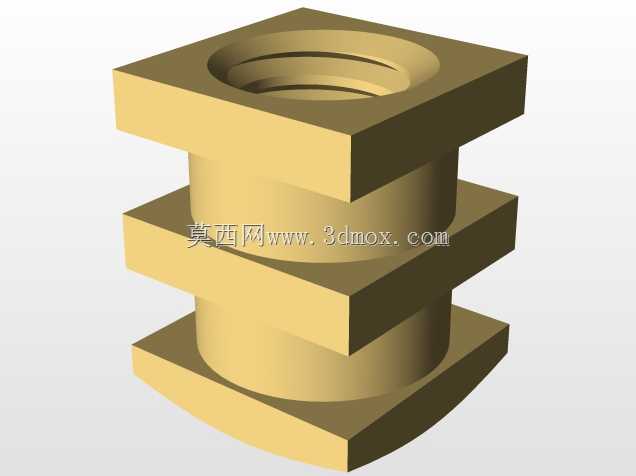

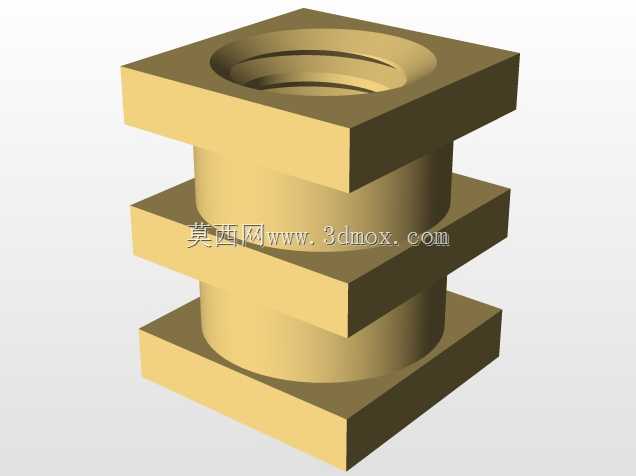

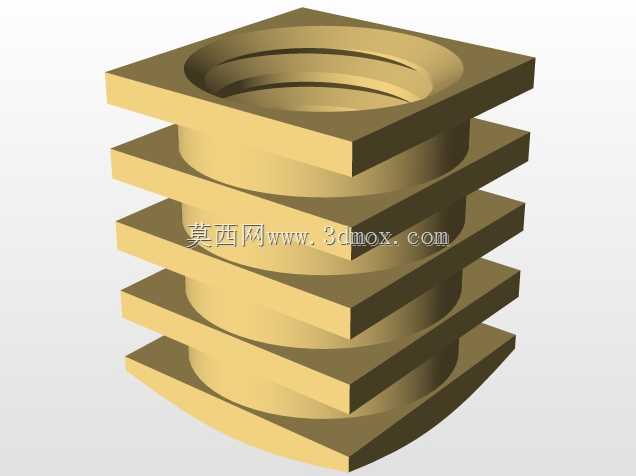

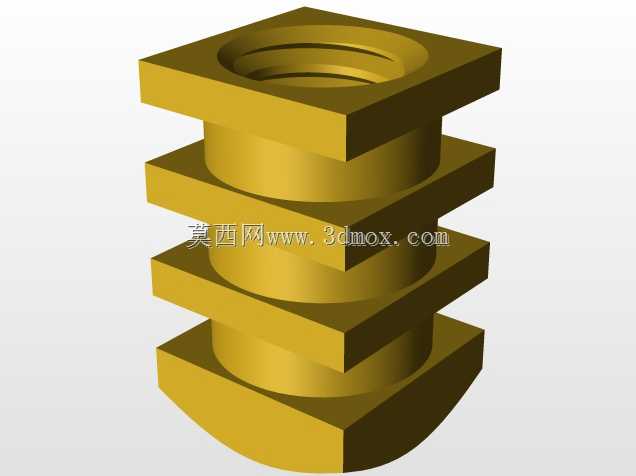

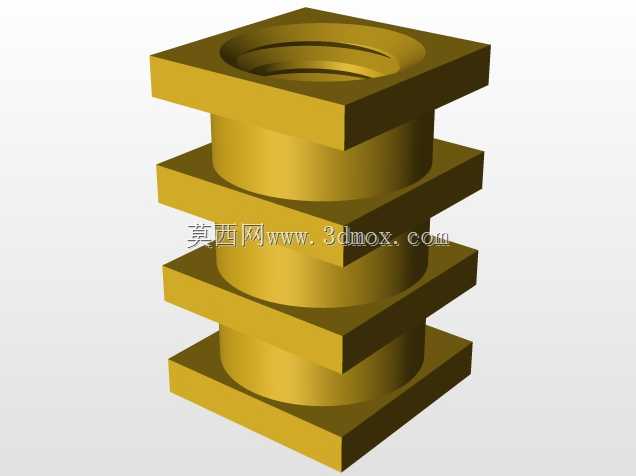

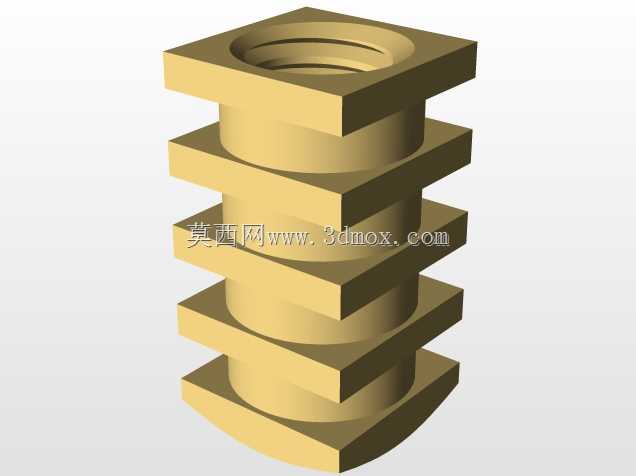

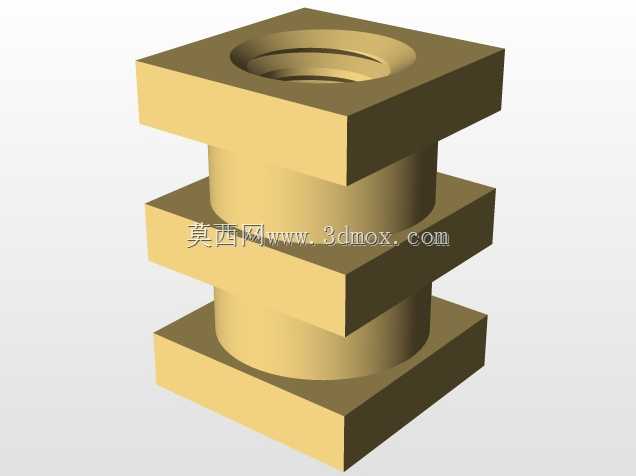

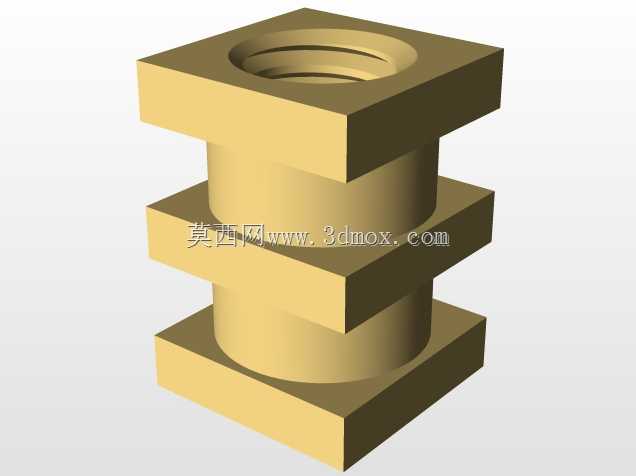

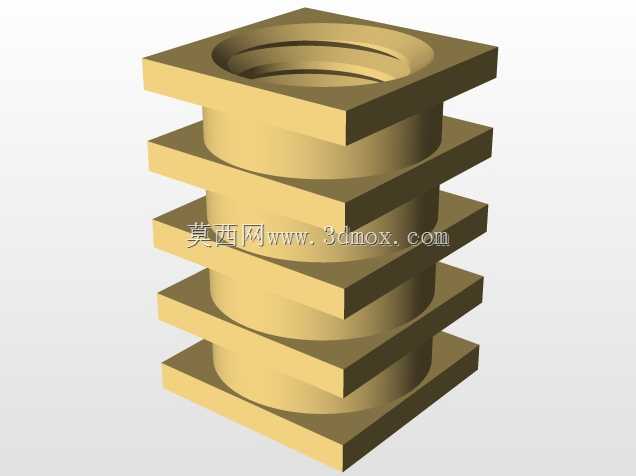

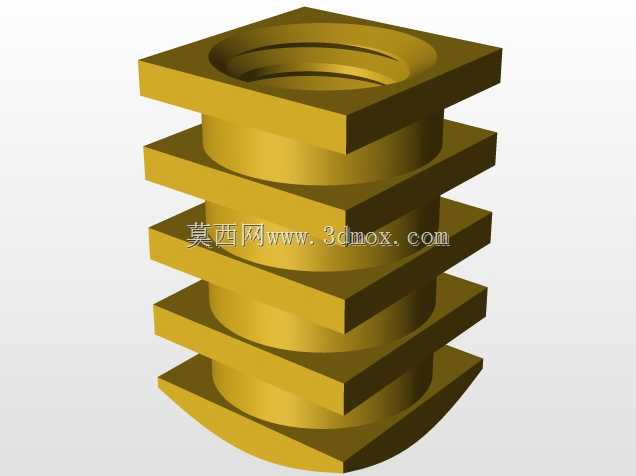

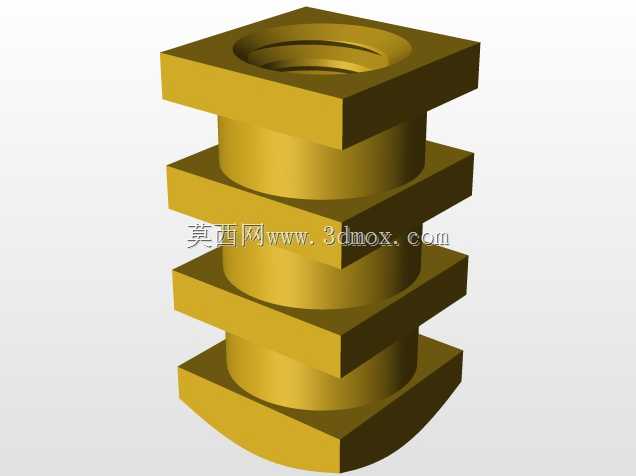

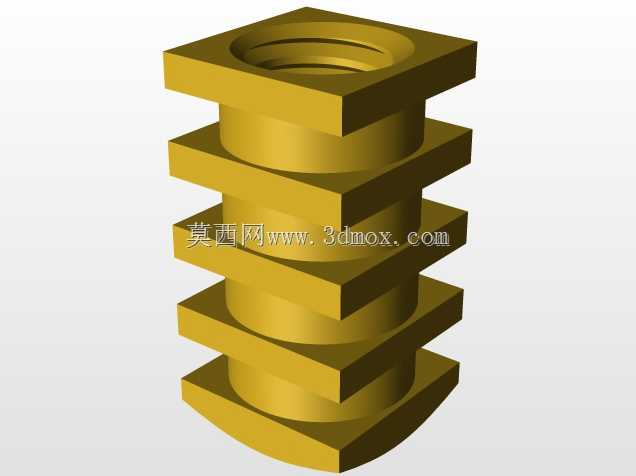

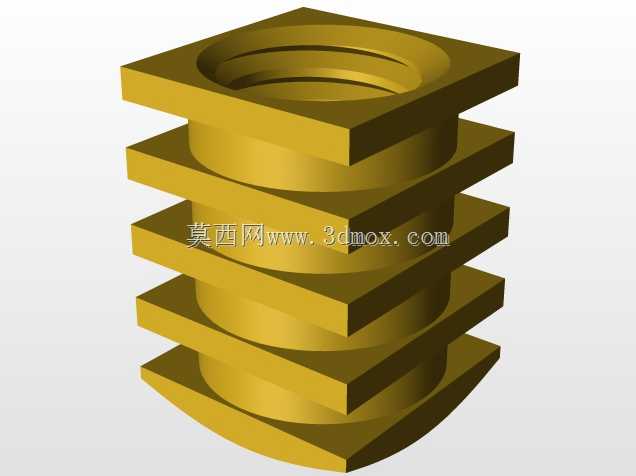

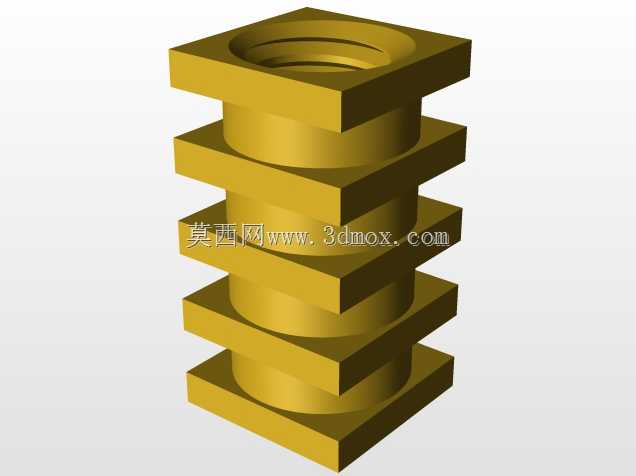

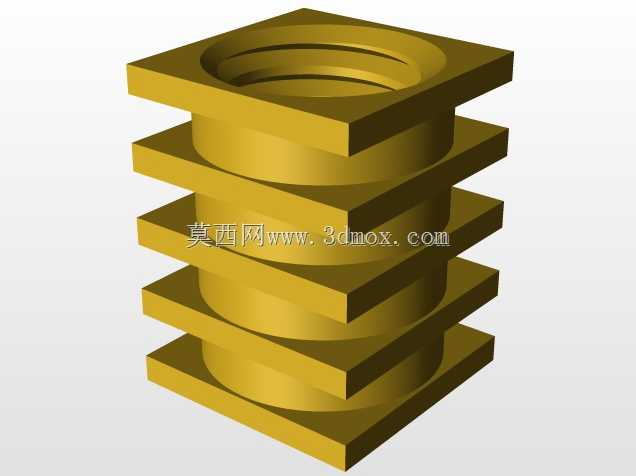

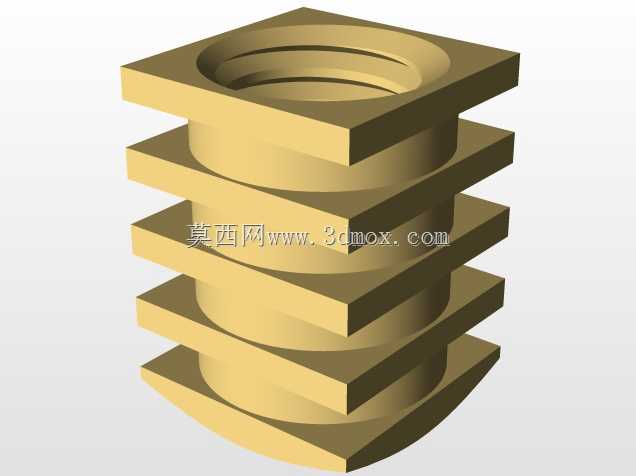

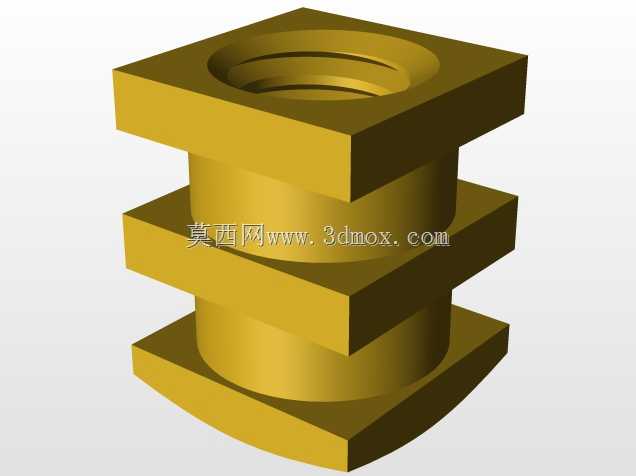

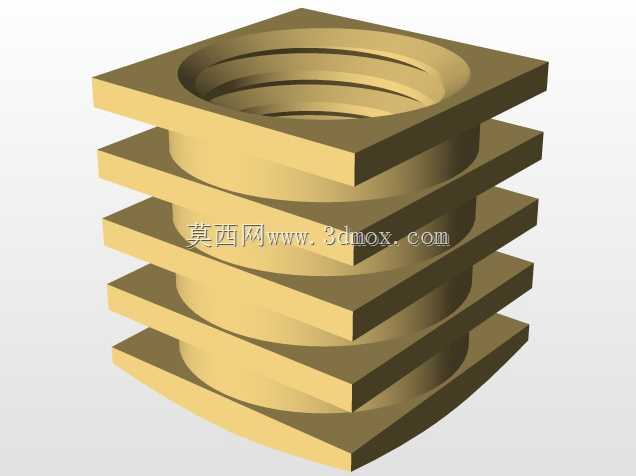

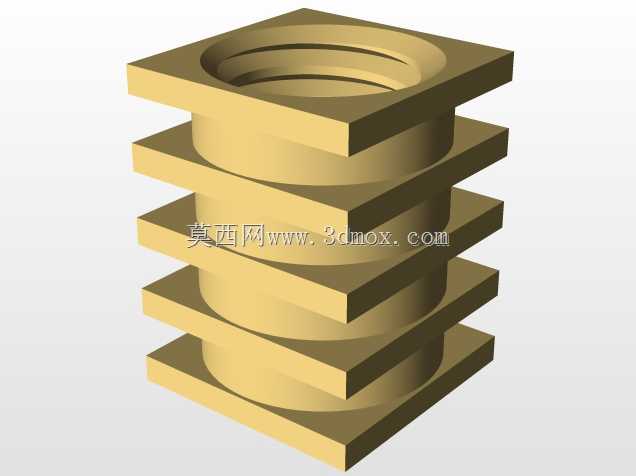

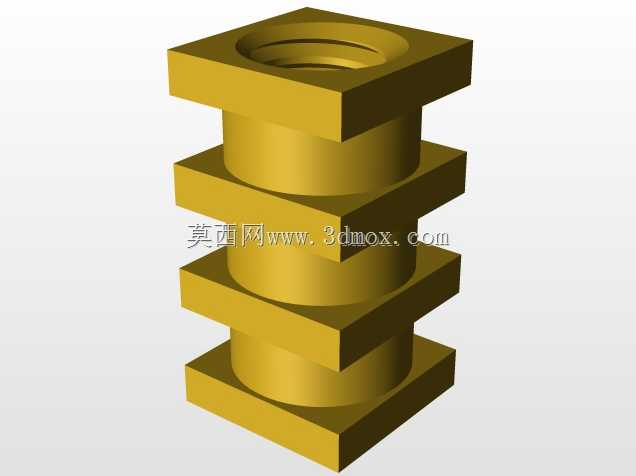

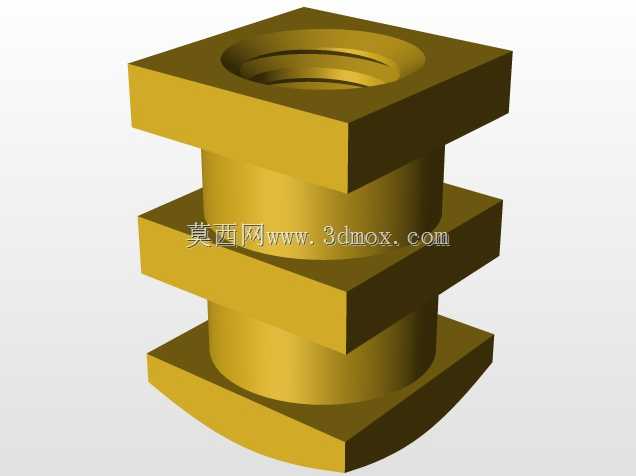

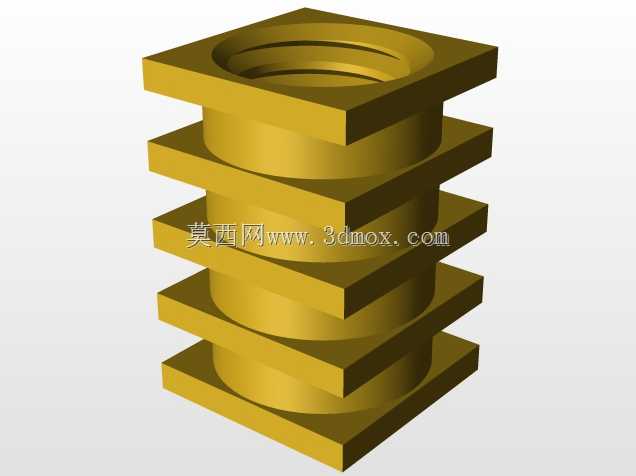

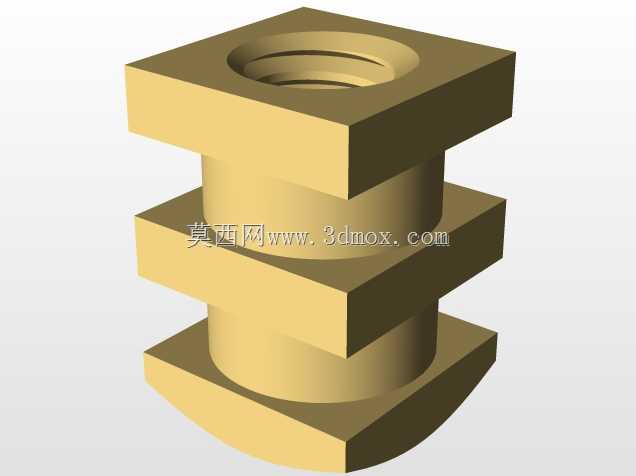

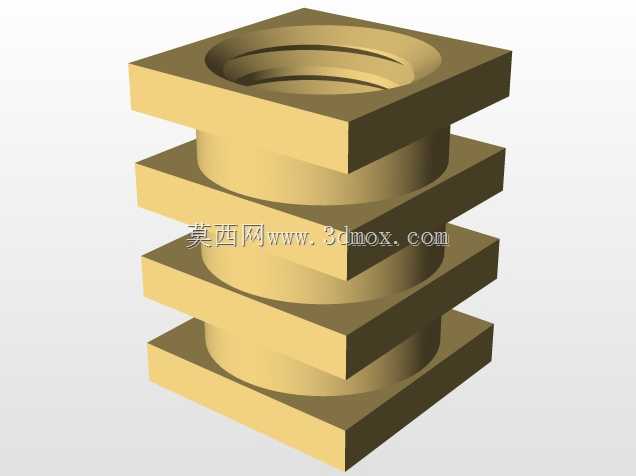

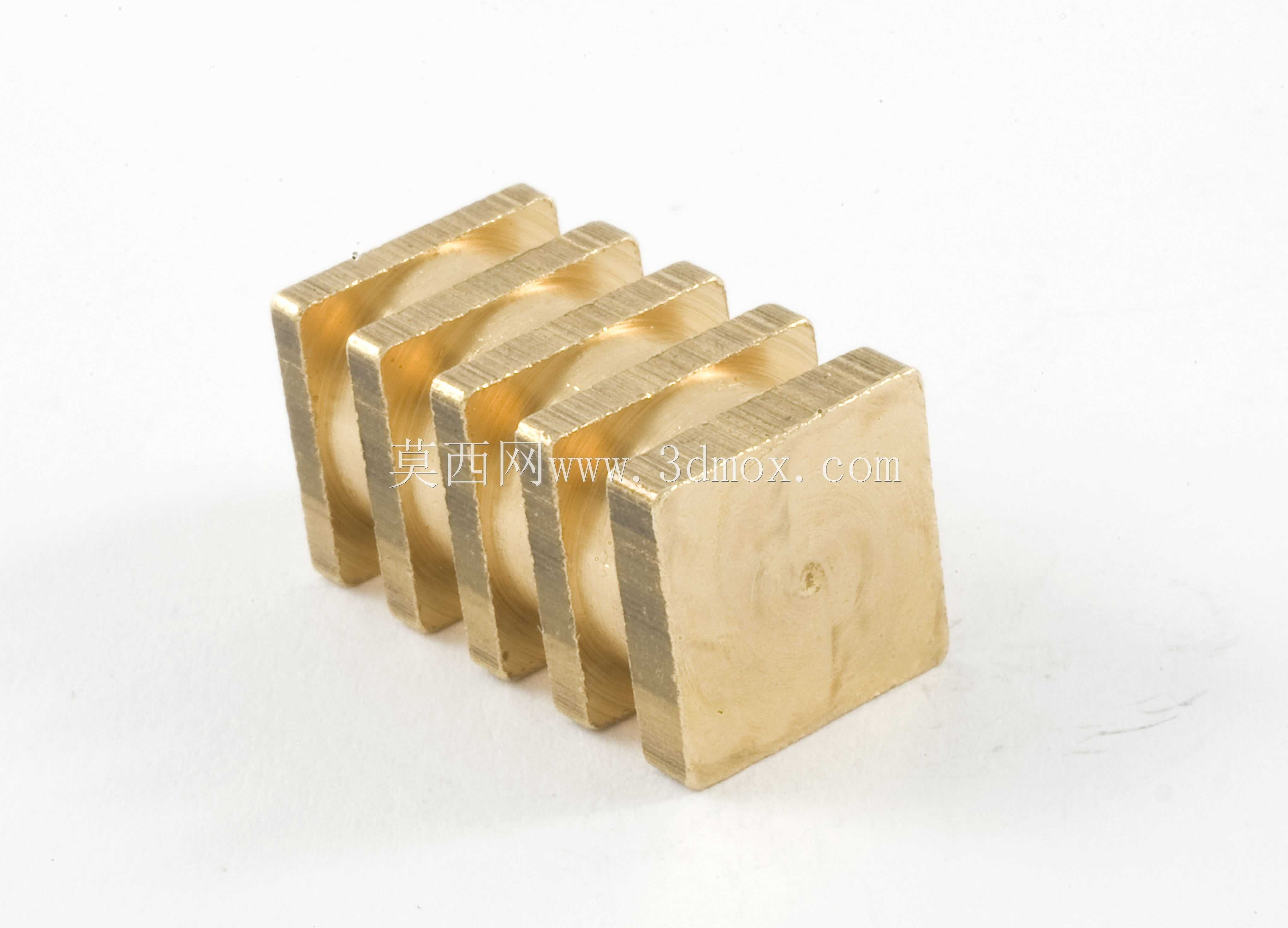

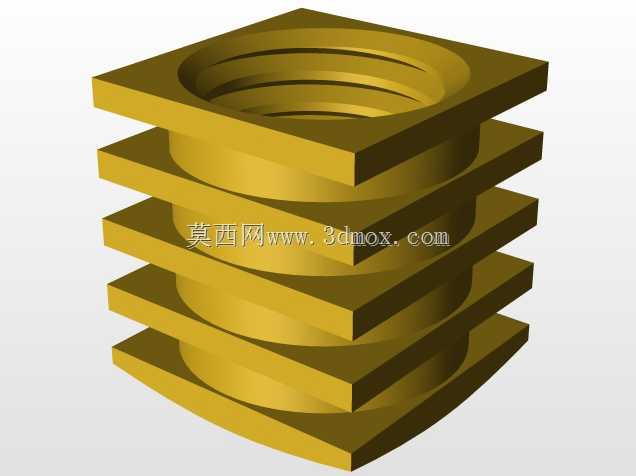

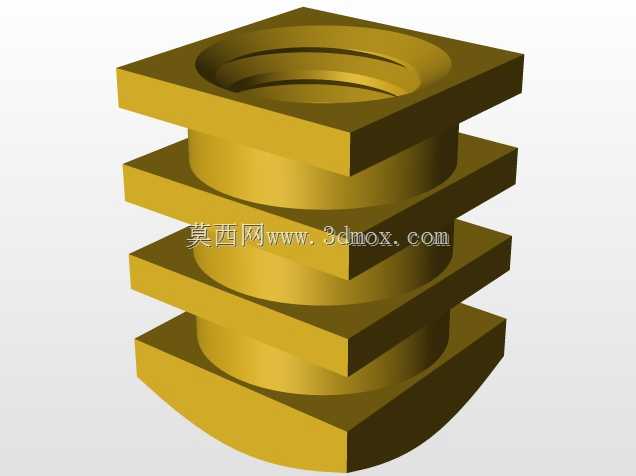

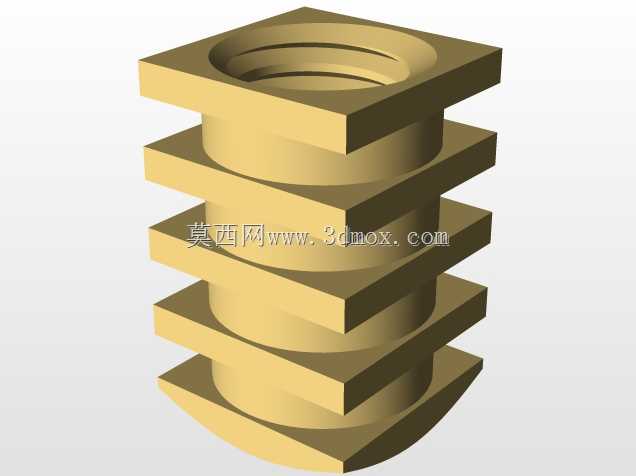

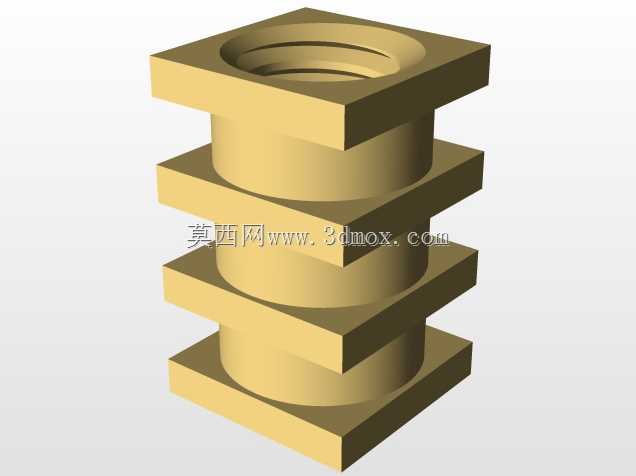

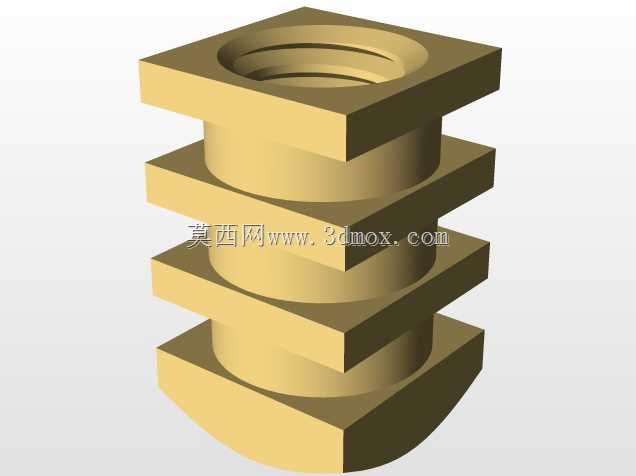

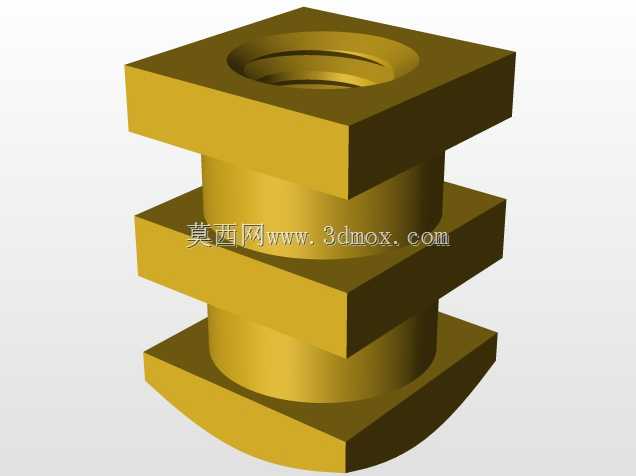

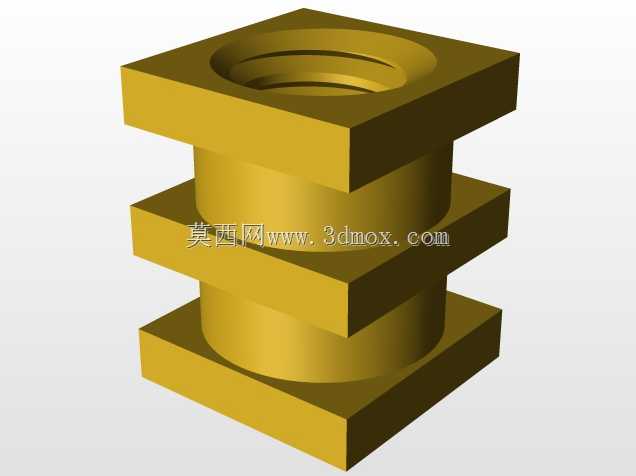

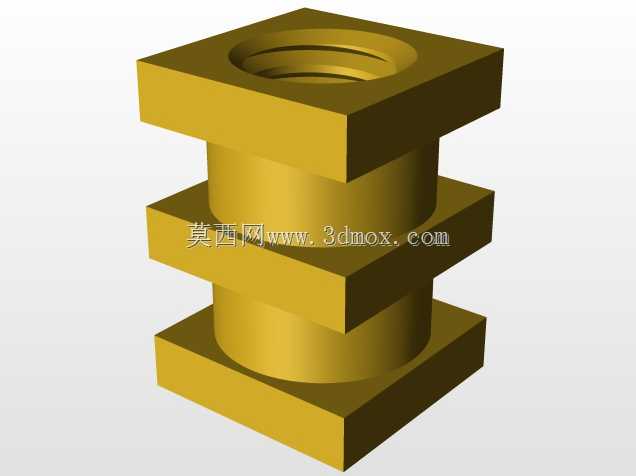

　　做注塑结构设计的工程师大多碰到过塑料壳体螺纹连接滑牙的问题，尤其是需要反复拆装、承受一定拉拔力与扭转力矩的连接部位，单纯在塑料本体上攻丝或者直接注塑出螺纹，往往在数次拆装后就出现牙型崩缺、连接松脱的失效情况，这类场景下预埋铜质螺纹嵌件是行业内通用的可靠解决方案。这款方形外结构的黄铜螺纹嵌件，就是专门针对注塑预埋、旋转模塑工艺设计的紧固件，和常见的圆柱形滚花嵌件不同，它的外轮廓采用了多道方形凸缘间隔排布的结构，每一道方形凸缘的棱边都能在塑料冷却固化后形成可靠的周向止转卡位，不需要额外在圆柱面加工菱形滚花或者切槽，就能承受更大的扭转力矩，完全避免嵌件在塑料件内部跟转的问题。

　　从实际应用场景来看，这类嵌件广泛用在各类需要螺纹连接的热塑性塑料零部件上，比如家电外壳的装配连接位、汽车内饰塑料件的安装点、工业设备塑料壳体的螺丝固定座、消费电子产品的结构连接位，甚至是滚塑成型的大型塑料储槽、户外塑料箱体的连接部位，都能看到这类嵌件的身影。和注塑后压入的嵌件不同，这类适配Rotofit系列的嵌件可以在注塑前直接定位在模具型腔内，合模注塑的时候熔融塑料会充分填充到嵌件外侧凸缘之间的凹槽里，冷却后塑料和嵌件形成完全互锁的结构，无论是轴向的拉拔力还是周向的扭转力，都能通过多道凸缘均匀分散到周围的塑料基体上，不会出现应力集中导致的塑料开裂问题。

　　设计这类嵌件的时候，首先要考虑的是和模具定位针的配合精度，内螺纹的通止规一致性必须稳定，不然批量生产的时候会出现定位针插不进或者定位间隙过大导致注塑溢料堵牙的问题。外侧的方形凸缘厚度、相邻凸缘之间的槽宽都有明确的设计逻辑：槽宽要匹配常用注塑塑料的熔融流动特性，比如PP、ABS这类流动性较好的塑料，槽宽可以设计得稍窄，而PA加玻纤这类流动性稍差的工程塑料，槽宽要适当放大保证塑料充分填充；凸缘的外方尺寸要比内螺纹大径留出足够的距离，保证嵌件埋入塑料后，外层塑料有足够的壁厚承受螺丝锁附时的膨胀力，不会出现塑料壁被撑裂的情况。

　　安装边界方面，这类嵌件埋入塑料后，嵌件端面要和塑料安装面基本齐平，允许的凹陷深度不超过0.1mm，凸出高度不能超过0.05mm，不然会导致装配后两个贴合面出现缝隙。嵌件周围的塑料壁厚至少要保持在螺纹大径的0.8倍以上，比如M5内螺纹的嵌件，周围塑料壁厚不能小于4mm，不然锁附螺丝的时候塑料壁受内胀力容易出现开裂。和普通圆柱嵌件相比，这种方形多凸缘结构的嵌件不需要在外圆加工滚花，黄铜冷镦成型的时候就能直接做出外轮廓结构，加工效率更高，批量生产的一致性更好，而且方形的棱边在模具里定位的时候不容易出现滚动偏移，模具上的定位槽加工也更简单，不需要做和圆柱滚花匹配的防滑结构。

　　实际选型的时候还要注意，不同的塑料材质对应的嵌件埋入深度有区别，比如结晶性塑料PP、PE的冷却收缩率大，嵌件的埋入深度可以设计为螺纹直径的1.2倍就能达到足够的拉拔强度，而无定形塑料PC、ABS的收缩率小，埋入深度需要达到螺纹直径的1.5倍才能保证连接可靠性。另外这类黄铜嵌件的内螺纹精度统一采用6H级，适配常用的公制机牙螺丝，不需要额外做螺纹表面处理，黄铜本身的自润滑特性可以让螺丝锁附的时候更顺畅，多次拆装也不会出现牙型磨损的问题。在旋转模塑工艺中使用的时候，因为模具是持续旋转的，这类方形结构的嵌件卡在模具定位柱上不会因为模具转动出现移位，比圆柱嵌件的定位可靠性高很多，能有效降低模塑过程中嵌件偏位导致的不良率。
