拼装式教学房屋结构展示模型

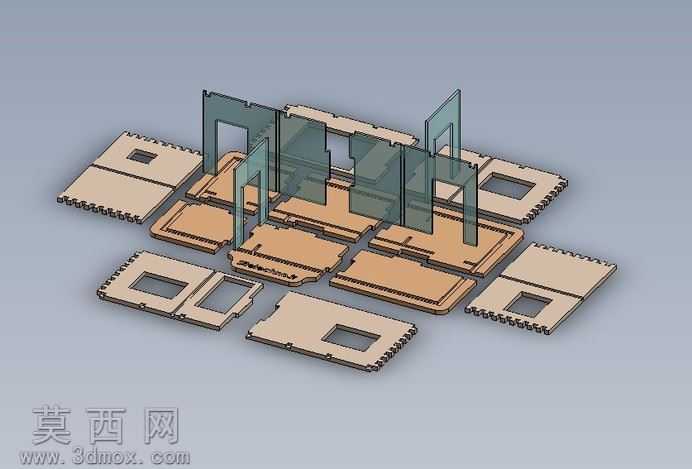

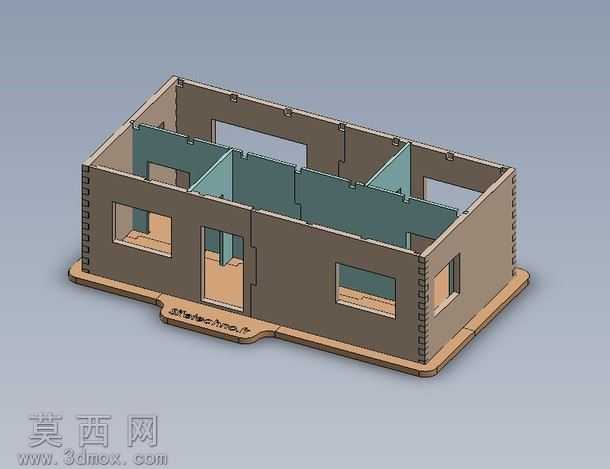

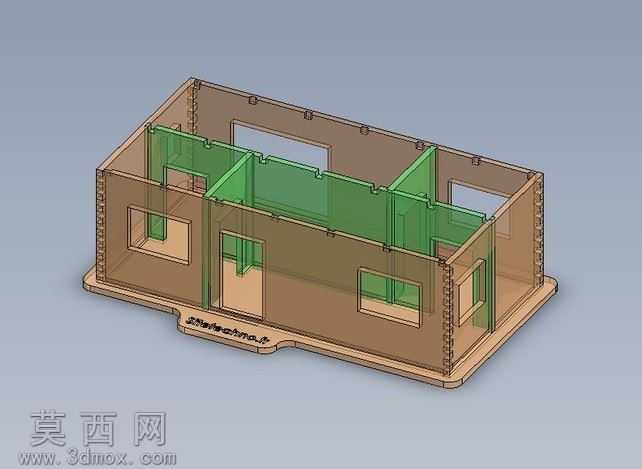

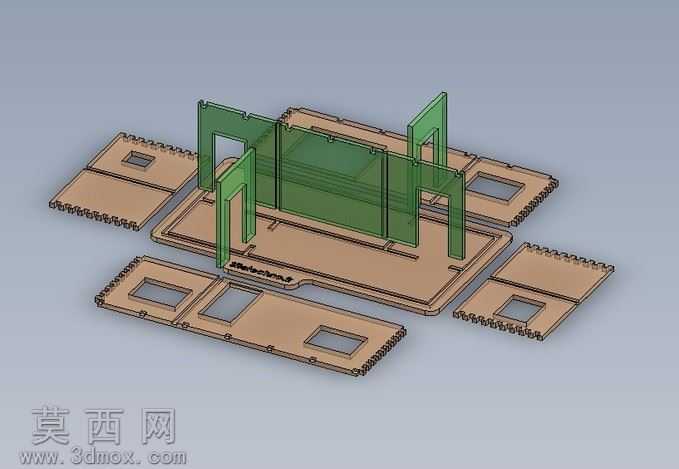

本作品为面向青少年教学使用的拼装式房屋结构三维模型，整体采用等比例缩放的民用住宅户型作为设计原型，在三维建模阶段严格遵循实际建筑的空间布局逻辑，先完成整体房屋外轮廓的基底建模，将带拼接卡槽的底板作为整个模型的承载基础，底板边缘预留统一规格的拼接限位槽，确保后续墙体部件安装时的定位精度。建模过程中对外墙、内墙两类墙体做了差异化的结构设计：外墙部件预留对应尺寸的窗洞、门洞结构，墙体侧边设计有互相咬合的锯齿状拼接榫卯，无需额外粘接件即可实现墙体之间的稳固拼接；内墙部件采用半透明的视觉材质做区分，清晰展示房屋内部的空间分隔逻辑，每段内墙同样设置与外墙、底板匹配的拼接卡扣，还原真实建筑中隔墙的安装位置。模型的门窗洞口做了精细化的结构处理，窗洞位置预留窗框安装的台阶结构，门洞位置预留门板的转动安装间隙，可配套制作可活动的门窗部件实现开合效果。在材质渲染设置上，外墙与底板采用仿真木质板材的材质表现，还原中密度纤维板切割后的哑光质感，内墙采用半透明绿色亚克力质感的材质，既区分结构部件，也能让观察者清晰看到墙体的拼接关系与内部空间布局。整个模型的设计思路围绕教学演示核心目标，将真实建筑中的梁、柱、墙体承重结构转化为可手动拼装的模块化部件，所有拼接结构统一采用适配小型数控加工的尺寸规格，板材厚度统一设置为10毫米，拼接缝隙控制在0.2毫米以内，既保证拼装后的结构稳定性，也能让拼装过程顺畅无卡顿。模型完整还原了民用住宅的空间分区逻辑，通过不同材质的区分展示，能够让学习者直观理解房屋的结构受力逻辑、空间分隔方式以及模块化拼装的设计思路，同时所有部件均为平板式切割结构，可通过小型雕刻机或3D打印机直接生产制作，具备很强的教学实操性。
