透明颗粒填充药用胶囊三维结构设计

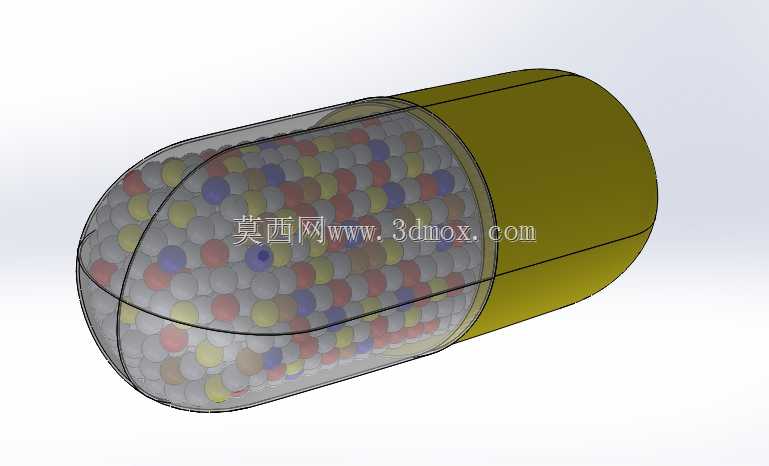

　　在医药制剂生产与包装设备的研发调试环节，这类胶囊结构的三维数模是核心的参考载体，不管是做胶囊充填机的模具工位设计、泡罩包装机的料槽适配，还是医药物流分拣线的视觉识别样本搭建，都需要精准还原胶囊的外形与结构特征。日常接触的硬胶囊一般分为帽、体两段套接结构，这个模型还原的是双色半透明填充款，一端为不透明的明胶黄色帽段，另一端为高透的明胶体段，内部可以清晰看到填充的带色药物颗粒，这种结构的设计首先要匹配常规硬胶囊的尺寸公差带，套接位置的过盈量需要控制在合理区间，既要保证填充前套合预定位不会松脱，又要保证充填完成后压合锁口的密封性，避免运输存储过程中漏粉、受潮。从实际生产场景来看，胶囊的外形曲率直接影响充填机的送料顺向性，

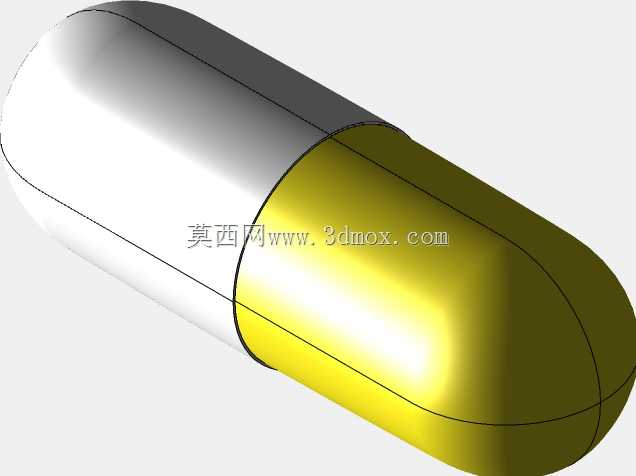

　　胶囊两端的圆弧过渡不能有棱角突变，否则在真空分离帽体的工位容易出现吸附错位，导致充填工位的药粉撒漏，这个模型的外轮廓完全按照量产0号胶囊的曲面特征构建，柱段的直线度、端部的球面半径都和实际量产件保持一致，在做设备干涉校验的时候，可以直接导入装配体，模拟胶囊在料斗下落、导槽滑移、模具定位的全流程运动，不需要额外做曲面修正。很多刚接触医药包装设备设计的工程师容易忽略胶囊的壁厚参数，实际上明胶硬胶囊的壁厚均匀性直接影响套合时的形变回弹量，这个模型在构建时还原了薄壁壳体的结构特征，半透明段的壁厚设置和实际生产的0.1mm左右壁厚匹配，在做锁口工位的压合仿真时，可以准确模拟帽段挤压变形后卡入体段锁环的力学过程，

　　避免出现仿真时压合量过大导致胶囊破裂、或者压合量不足导致锁口失效的问题。另外内部填充的颗粒结构也不是随意添加的，在做胶囊重量检测设备的视觉算法调试时，透明段透出的颗粒纹理是视觉系统识别胶囊填充状态的重要参考，模型里的颗粒大小、分布密度都和常规的颗粒剂填充状态一致，可以直接用来生成视觉训练的渲染样本，减少现场调试时的样本采集工作量。从安装边界的角度来说，这类胶囊在设备工位上的定位基准是柱段的外圆柱面，模型的柱段圆柱度公差设置符合量产件的精度等级，在做模具型腔设计时，可以直接提取外曲面做型腔的偏移面，预留合适的配合间隙，保证胶囊在模具内不会出现卡滞、跳料的问题。还有一点容易被忽略的是胶囊的表面摩擦系数对应的曲面粗糙度特征，

　　模型在构建时给外表面赋予了和明胶材质匹配的表面质感，在做物料输送的离散元仿真时，可以准确设置接触参数，模拟胶囊在导槽内的滑移速度，避免仿真结果和实际生产出现过大偏差。不管是做制剂设备的结构设计，还是做医药教学的演示模型，这个胶囊的三维结构都能覆盖大部分的使用场景，不需要额外做结构补全，曲面质量也能满足后续的工程图导出、仿真分析、渲染出图的各类需求。
