车辆防护用格栅大灯卫士结构设计

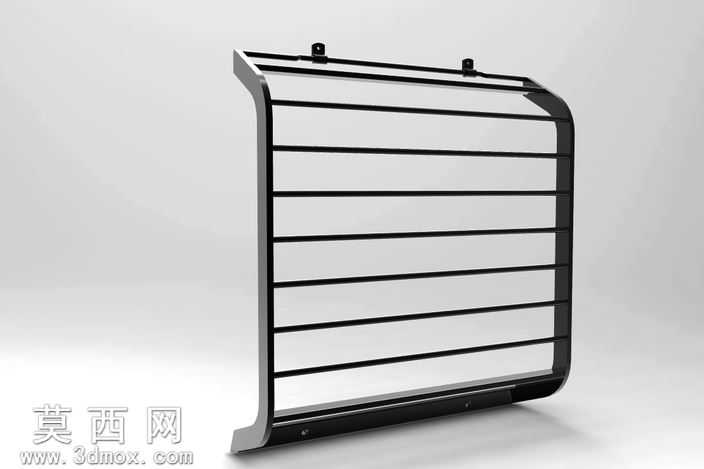

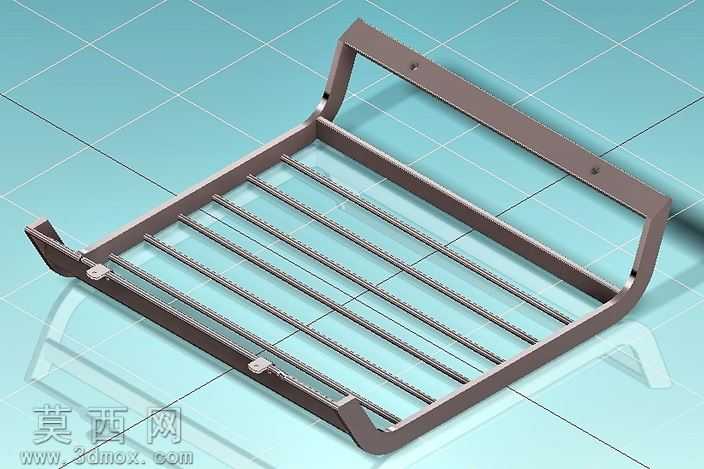

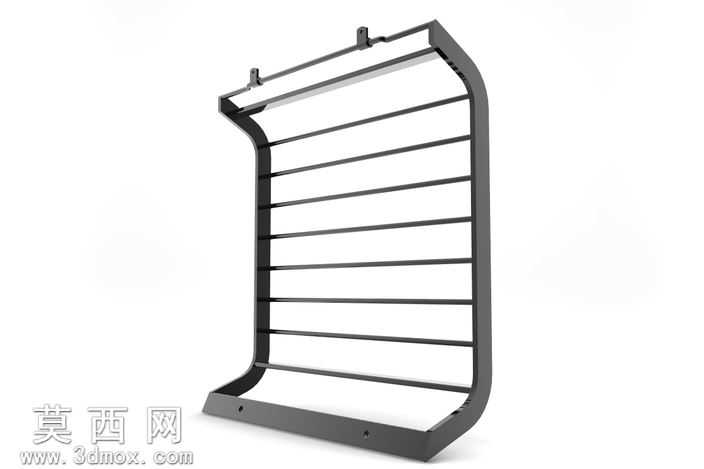

本作品为车辆大灯防护格栅的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于大灯外侧的安装空间尺寸绘制整体轮廓草图，确定护罩的弧形包角范围与横向栅条的排布间距，通过拉伸、倒圆角、抽壳等基础特征完成主体框架的基础造型，针对顶部的两个安装固定点位，单独设计带安装孔的凸台结构，匹配车辆前部的安装位尺寸，保证装配时的贴合度。栅条部分采用等距阵列特征生成，每根栅条的截面做了小圆角过渡处理，避免尖锐边角带来的安全隐患，同时降低风阻影响，外框的侧边做了向内收的弧形弯折，既能够完整包覆大灯的外侧轮廓，也能在发生轻微剐蹭时优先承接冲击力，避免外力直接作用在大灯灯罩表面。材质渲染阶段，主体框架与栅条赋予哑光黑金属材质，模拟钢制防护件经喷塑处理后的表面质感，调整材质的粗糙度与反射参数，还原磨砂黑的低反光视觉效果，安装凸台位置做了细微的材质区分，略微提升金属光泽度，突出固定结构的位置。结构设计上充分考虑防护性能与轻量化的平衡，栅条厚度控制在合理区间，既保证横向抗冲击强度，也不会过度增加前部负重，外框的边缘做了包边处理，提升整体结构的刚性，避免长期使用出现框架变形的问题。设计思路围绕大灯防护的核心需求展开，在不遮挡大灯照明光线的前提下最大化防护覆盖范围，横向排布的栅条能够在车辆行驶过程中阻挡飞溅的碎石、枝桠等异物剐蹭大灯灯罩，弧形外轮廓贴合车辆前部的造型线条，不会破坏原车的外观协调性，安装点位的位置经过反复校准，确保可以直接适配对应车型的预留安装位，无需额外打孔修改，兼顾实用性与安装便捷性。建模过程中对所有装配接触面做了公差预留，保证实际生产加工后的部件能够顺利完成装配，倒圆角处理覆盖所有外露边角，避免安装使用过程中出现划伤问题，整体结构简洁规整，没有冗余的设计元素，在满足防护功能的同时保持外观的简洁硬朗。
