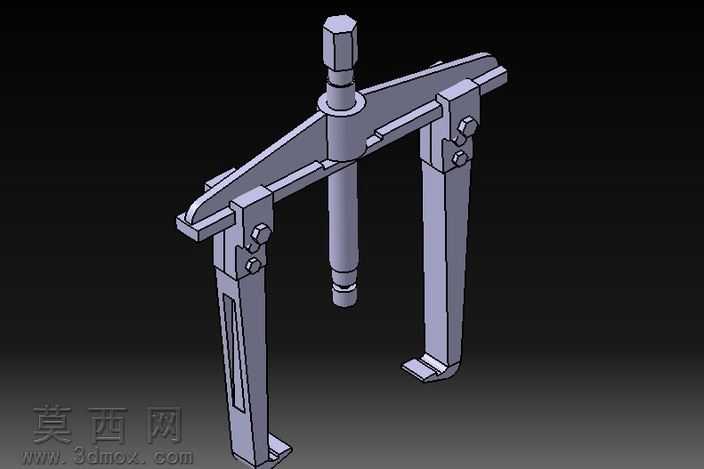

标准两爪式机械拉拔器三维设计模型

本模型为标准两爪式机械拉马，也就是常说的拉拔器，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循手动拆卸工具的通用设计规范，还原了真实拉马的全部功能结构与装配关系。模型整体由中心顶压螺杆、横梁主体、两个对称布置的勾爪、锁紧螺栓组件四个核心部分构成，建模时对每一处结构细节都做了精准还原：中心顶压螺杆的头部设计为六角拧动结构，方便使用扳手施加扭矩，螺杆中段做了光滑轴段与螺纹段的区分，螺纹部分采用标准梯形传动螺纹建模，保证顶进过程的受力均匀与传动稳定性，螺杆底端设计为圆弧顶头，避免顶压作业时损伤被拆卸工件的中心定位孔。横梁主体采用长条形对称结构，建模时预留了两个勾爪的滑动调节槽，可适配不同直径的待拆卸工件，槽位边缘做了圆角过渡处理，避免应力集中，同时还原了横梁与螺杆配合的中心螺纹孔结构，保证螺杆转动时的同轴度。两个勾爪采用对称式设计，建模时还原了勾爪上部与横梁配合的滑动段、中部的加强筋结构、下部的弯钩卡接结构，弯钩部分做了加厚处理与防滑倒角，保证拉拔作业时勾爪能够牢固卡接在待拆卸零件的边缘，不会出现滑脱问题；每个勾爪与横梁的连接位置都设计了锁紧螺栓组件，包含螺栓头、螺纹段、压紧垫片，拧紧螺栓后可将勾爪固定在横梁的对应位置，适配不同的拉拔深度需求。材质渲染方面，整体模型采用工业常用的铬钒钢金属质感，对螺杆、螺栓等活动配合面做了亮面金属处理，还原机加工后的光滑表面效果，对横梁、勾爪的主体结构做了哑光发蓝金属质感处理，模拟五金工具常见的表面防锈处理效果，各零件的装配间隙做了合理设置，既还原真实的装配公差，也保证模型在三维软件中可实现运动仿真，能够模拟螺杆转动顶压、勾爪随横梁向外拉拔的完整作业动作。设计思路上以实用性为核心，整体结构紧凑，受力路径清晰，顶压力通过中心螺杆垂直传递到工件中心，两个勾爪对称承受拉拔反力，保证拉拔过程中工件受力均匀，不会出现偏载损坏零件的问题，所有结构尺寸均参考通用手动两爪拉马的行业标准设定，可作为机械维修工具设计、维修教学演示的参考模型使用。
