球笼式等速万向节传动结构三维设计

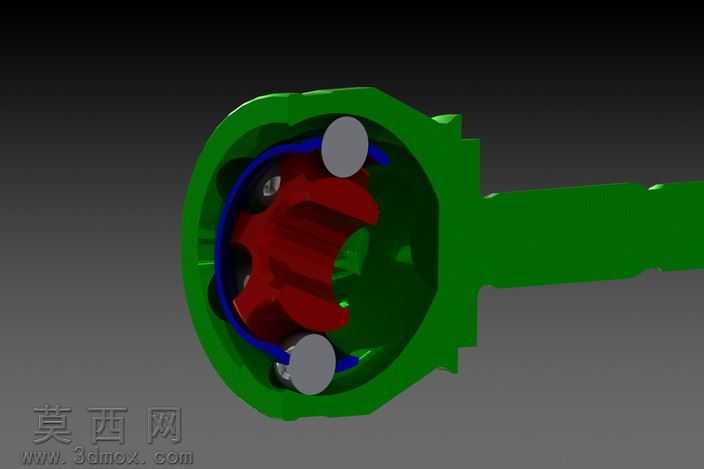

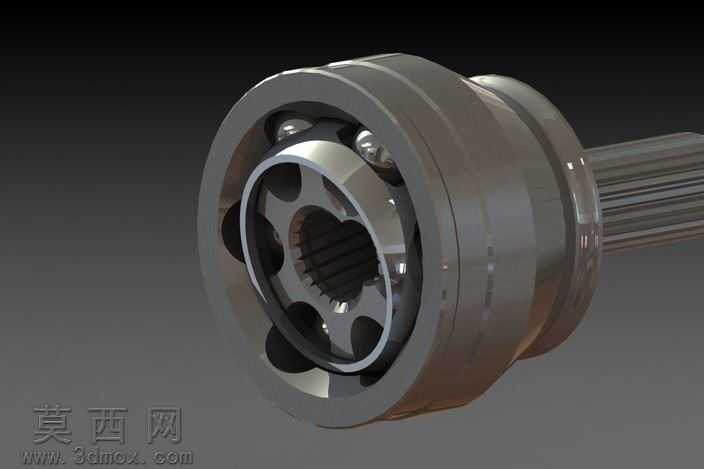

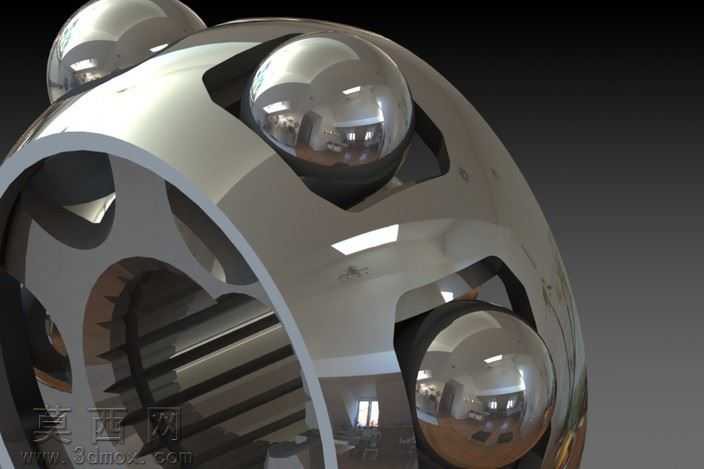

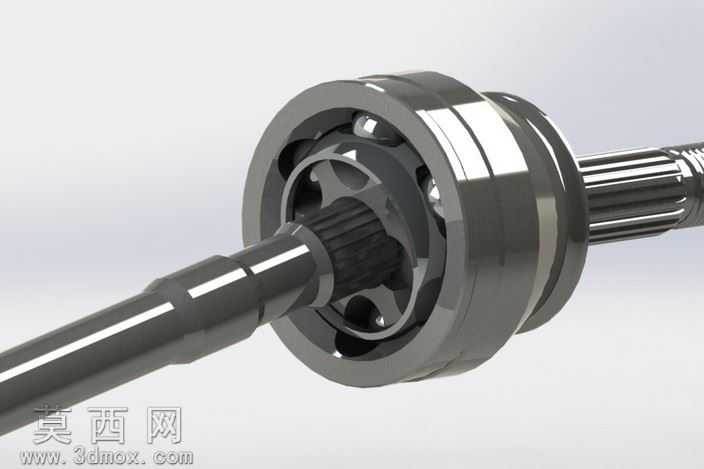

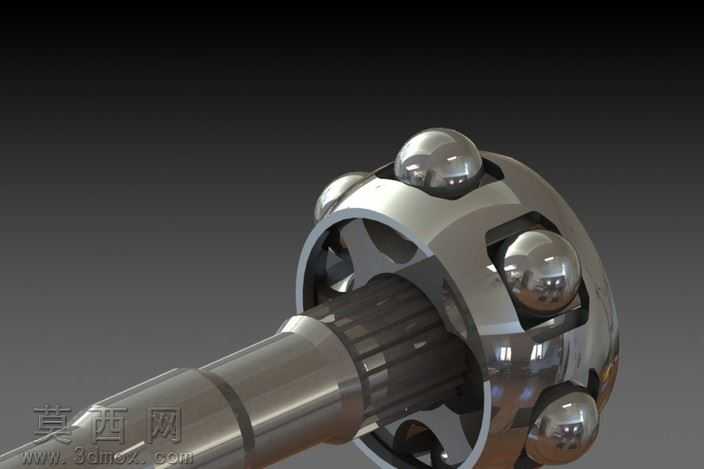

本作品为球笼式等速万向节的三维参数化设计模型，建模过程严格遵循机械设计手册中球笼万向节的尺寸规范与装配约束要求，采用自底向上的建模思路完成整体结构搭建。首先针对钟形壳外星轮、星形套内星轮、保持架球笼、传动钢球、输入输出轴等核心零件分别进行独立建模：钟形壳部分通过旋转凸台构建外轮廓基础，再通过扫描切除加工出内侧均匀分布的弧形滚道，对壳体连接端的花键、安装凸台结构进行细节还原，赋予绿色工程塑料质感的材质表现，模拟实际产品的防护涂层外观；星形套作为内传动核心，通过旋转特征构建内花键基础结构，外侧加工出与钟形壳对应的弧形滚道，赋予红色金属合金材质，凸显核心传动部件的高强度属性；保持架部分采用薄壁环形结构设计，通过阵列特征加工出均匀分布的钢球安装窗孔，赋予蓝色高强度工程塑料材质，清晰区分结构层级；传动钢球采用标准球体建模，赋予抛光轴承钢的高反光金属材质，还原精密钢球的表面质感。装配阶段严格按照球笼万向节的实际装配逻辑添加配合约束，保证钢球可在内外滚道间顺畅滑动，保持架可随传动角度变化自适应调整位置，实现等角速传动的运动仿真基础。渲染阶段采用工作室级光照环境，通过多光源布光凸显各零件的材质差异与结构细节，对装配剖面视角进行重点渲染，清晰展示内部钢球、保持架、内外滚道的配合关系，直观呈现球笼万向节可在两轴存在夹角时保持等速传动的结构原理。设计过程中重点验证了耐磨钢球与球笼、内外滚道之间的配合间隙，对接触区域的结构进行了优化调整，确保模型既符合实际产品的结构特征，也可用于传动原理演示、结构教学、产品设计参考等场景，完整还原了球笼式万向节的内部构造与装配关系，各零件的尺寸比例符合行业通用设计标准，可直接用于后续的工程分析、运动仿真或者二次设计开发。
