外开式凸型花园飘窗三维设计作品

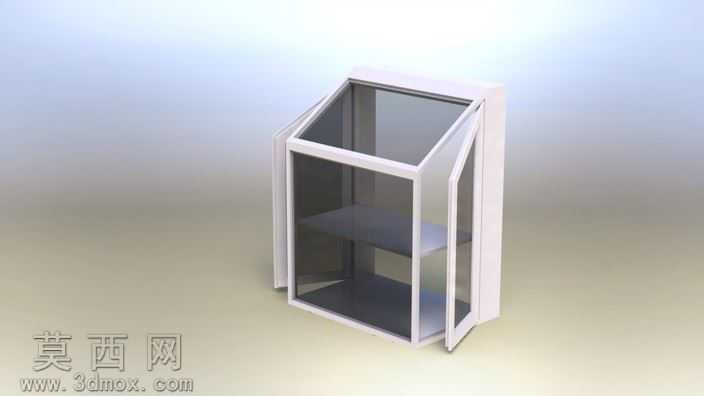

本作品为外开式花园凸窗的三维建模设计，整体采用SolidWorks完成全参数化建模流程，建模阶段优先以真实建筑窗体的尺寸规范为基准，先搭建窗体的整体外轮廓基准面，确定凸窗向外突出的进深、整体面宽与高度比例，还原凸窗三面采光的基础结构特征。建模过程中对窗体的各个部件进行独立参数化绘制：外框部分采用等壁厚的铝合金型材截面特征，通过扫描命令生成连贯的框体结构，精准预留玻璃安装槽、合页安装位与密封胶条的嵌装槽位；玻璃部分按照不同采光面的尺寸单独建模，区分固定玻璃区域与可开启窗扇的玻璃区域，还原真实窗体的玻璃分格逻辑；可开启侧扇部分单独构建独立框体，通过配合关系模拟合页铰接的转动结构，可直观展示窗扇向外开启的活动状态，同时在窗扇与主框的贴合位置预留密封结构的安装空间，还原真实门窗的密封设计逻辑。内部置物搁板采用与窗体同色系的硬质板材建模，搁板边缘做微小的圆角处理，避免尖锐棱角，搁板与窗体内侧的连接位置做隐藏式支撑结构设计，保证视觉上的简洁整洁。渲染阶段采用哑光白色金属漆材质作为窗体框体的基础材质，调整材质的粗糙度与反射参数，还原铝合金型材表面细腻的哑光质感，避免过度反光造成的视觉失真；玻璃材质采用半透明清玻材质，调整折射与反射参数，模拟真实玻璃的透光效果与轻微环境反射，同时保留玻璃边缘的微小厚度特征，避免玻璃呈现单薄的面片质感；场景采用柔和的漫反射环境光，搭配主光源模拟自然天光的照射角度，在窗体下方投射柔和的软阴影，突出窗体的立体结构与空间层次，背景采用浅灰渐变的纯色背景，避免多余元素干扰窗体本身的结构展示。设计过程中充分考虑花园飘窗的实际使用场景，凸型外伸的结构可以拓展窗边的使用空间，侧开式的窗扇设计不占用室内空间，同时可以实现良好的通风效果，三面玻璃的布局可以最大化引入自然采光，适配住宅花园、阳光房等场景的使用需求，整体模型结构严谨，各个部件的装配关系符合真实门窗的生产安装逻辑，可用于门窗方案展示、结构验证等场景。
