商用车侧部标识信号灯结构设计

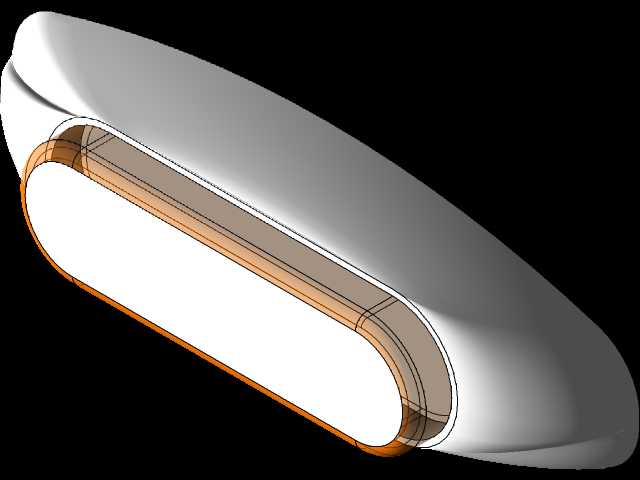

　　商用车夜间及低能见度工况下的侧部示廓需求，是道路车辆安全设计中不可忽视的环节，这类侧标志灯的核心作用，是在车辆侧面形成清晰的光信号轮廓，让周边道路参与者能够在交汇、超车、窄路会车场景下，准确判断车辆的侧面宽度、车身长度边界，避免因视觉判断偏差引发刮碰事故。不同于车头前照灯、车尾制动灯的强光指向性设计，侧标志灯的出光要求更偏向均匀柔和的漫射效果，既要保证足够的可视距离，又不能产生过强的眩光干扰相邻车道驾驶员的视线，这也是该款灯具在结构设计上采用长条形弧面出光罩的核心原因。从结构布局来看，这款灯具的外壳采用流线型弧面过渡，完全贴合商用车侧围的钣金曲面走向，安装后不会突出车身过多形成突兀的凸起，既能够降低车辆高速行驶时的风阻系数，

　　也能减少行车过程中飞溅的碎石、泥水对灯具连接部位的直接冲击。灯具的内部腔体做了分层结构设计，外层是透光的灯罩壳体，边缘做了一圈内嵌的密封卡槽，装配时配合密封胶条可以实现IP65级以上的防护能力，满足车辆在雨天、扬尘路段、高压洗车场景下的防水防尘要求，避免内部电路、光源组件因为进水进灰出现短路、光衰过快的问题。中间层是光源安装的基板固定位，预留了标准的PCB板安装螺孔，既可以适配传统的卤素灯座结构，也能够直接替换安装LED光源板，不需要额外修改壳体的安装尺寸，兼顾了不同配置车型的配件通用性需求。内层是与车身侧围连接的安装底座，底座上预留了两个对称的安装孔位，孔位间距符合商用车侧灯通用的安装孔距标准，维修替换时不需要在车身上重新打孔，

　　直接对准原有孔位拧入固定螺栓即可完成装配，大幅降低售后维修的操作难度。在设计过程中，首先需要匹配的是安装边界的尺寸约束，灯具的整体厚度控制在35mm以内，安装后突出车身侧围的距离不超过40mm，符合机动车外部凸出物的安全标准要求，不会因为突出量过大在发生剐蹭时对行人造成额外的磕碰伤害。灯具的长度方向做了圆角过渡处理，两端的圆弧半径控制在15mm以上，没有尖锐的棱角结构，即使发生轻微的刮碰，圆弧面也能够起到导向卸力的作用，减少灯具壳体碎裂的概率。出光面的弧度经过反复调整，保证水平方向的出光角度覆盖车辆前后侧各45度范围，垂直方向的出光角度覆盖上下各15度范围，无论是相邻车道高度相近的乘用车，还是车身更高的重卡、位置更低的非机动车，

　　都能够清晰捕捉到灯具发出的标识信号。考虑到商用车长期在颠簸路况下行驶的使用场景，灯具壳体的连接部位都做了加强筋结构设计，在灯罩与底座的配合位置，均匀分布了6个卡扣结构，配合螺栓固定的方式，能够避免长期振动出现卡扣松脱、灯罩移位的问题。内部的走线槽做了内嵌式设计，线束从底座中心的过线胶圈穿出，胶圈与线束、过线孔之间是过盈配合，既能够固定线束避免拉扯导致接线端松脱，也能从走线位置实现密封，杜绝水汽从过线位置渗入腔体内部。不同于乘用车侧灯的小巧设计，这款侧标志灯的发光面长度达到280mm，长条形的发光区域在侧面能够形成连续的光带，比点状的小灯拥有更好的可视性，在雨雾天气下的光线穿透能力也更强。在材质选择上，灯罩部分采用耐紫外线的PC材质，长期暴露在户外日晒环境下不会出现快速黄变、透光率下降的问题，底座部分采用改性ABS材质，拥有足够的结构强度同时耐低温性能优异，在北方冬季零下三十度的环境下也不会因为低温出现壳体脆裂的问题。实际装车验证过程中，这类灯具需要通过振动测试、高低温循环测试、喷淋测试、盐雾测试等多项车规级验证，确保在全生命周期内的使用可靠性，毕竟商用车的年行驶里程普遍在十万公里以上，配件的耐用性直接关系到车辆的运营效率，频繁更换灯具不仅会增加运维成本，也会因为灯具失效带来道路行驶的安全隐患。
