带法兰盘90度直角连接弯头三维设计

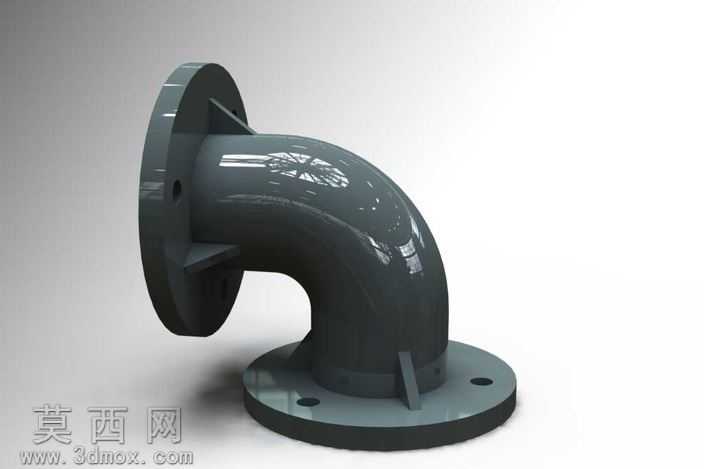

本作品为管道系统常用的90度法兰连接弯头三维模型，建模过程依托三维参数化设计思路完成，首先梳理法兰弯头的核心结构组成：两端带螺栓孔的圆形法兰盘、90度弧形弯管主体、法兰与弯管衔接处的加强筋结构，建模时先绘制法兰盘的二维草图，精准定位法兰盘的外圆轮廓、安装螺栓孔的分布位置与孔径尺寸，通过拉伸特征生成单侧法兰实体，再以法兰端面为基准绘制弯管的中心引导线，按照管道通径尺寸绘制弯管的截面轮廓，通过扫描特征生成90度弯管的主体结构，随后将单侧法兰通过特征镜像操作生成另一端的法兰盘，保证两端法兰的安装尺寸完全一致，满足管道对接的同轴度要求。在法兰与弯管的衔接位置，根据结构受力需求设计三角形加强筋，通过筋特征命令生成加强筋结构，有效提升弯头与法兰连接位置的结构强度，避免管道内流体压力作用下衔接位置出现应力集中破损的问题。模型完成基础结构建模后，对所有锐边位置进行圆角处理，还原实际五金管件的加工工艺特征，避免尖锐棱角带来的应力集中问题，同时符合实际产品的生产加工要求。材质设置阶段，为模型赋予工业常用的喷涂金属材质，调整材质的反光度、粗糙度参数，还原铸铁管件表面喷涂防腐漆后的哑光带微反光的质感，同时对法兰端面、螺栓孔内壁等加工面设置差异化的材质粗糙度，区分加工面与非加工面的视觉差异。渲染阶段采用柔和的工业产品布光方案，通过主光源、辅助光源与环境补光的搭配，清晰展现弯头的弧形曲面轮廓、法兰盘的平面特征、加强筋的结构细节，渲染输出的效果图能够直观呈现产品的外观形态与结构特征，可用于管道系统方案展示、五金产品选型参考、装配干涉校验等场景。建模过程中所有尺寸参数均参考通用五金管件的行业标准设置，法兰盘的螺栓孔分布、弯管的曲率半径、管壁厚度均符合常规管道连接的使用要求，模型结构完整无破面，特征树逻辑清晰，可根据实际使用需求调整参数修改尺寸，适配不同通径、不同压力等级的管道连接场景。
