多球训练用篮球架围挡组合结构

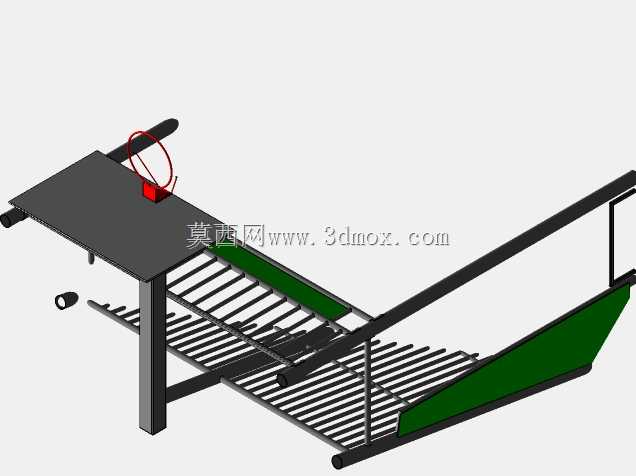

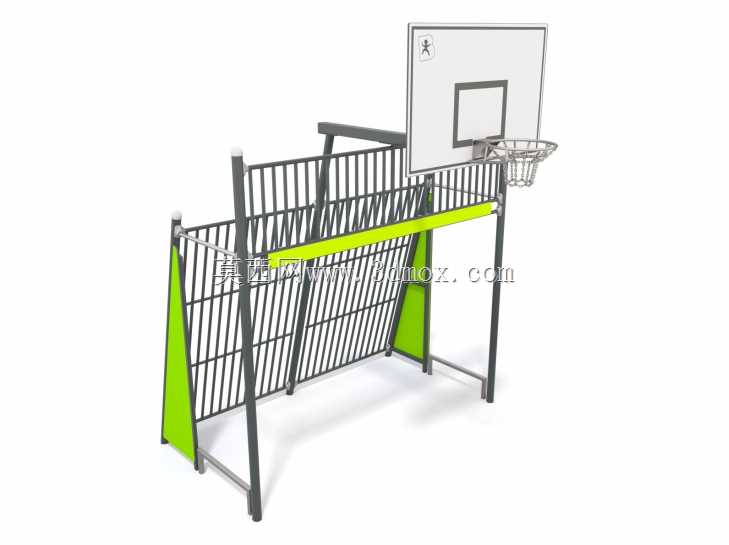

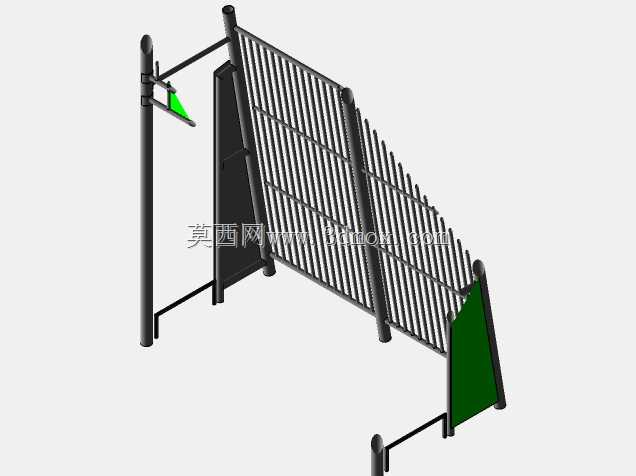

　　这套组合结构主要面向球类训练场馆、校园室外篮球场、社区公共运动场地的多球训练场景设计，解决传统篮球训练中捡球距离远、球易飞出场地边界的痛点，同时整合标准篮球架的投篮功能，实现训练效率提升与场地边界防护的双重作用。从结构组成来看，整体由篮球架单元、侧围挡单元、底部支撑单元三部分构成，篮球架部分采用标准篮板安装高度，篮筐距支撑地面的垂直高度符合常规训练用篮球架的尺寸要求，篮板采用边框加强结构，避免长期受篮球冲击出现变形。侧围挡单元设置在篮球架的侧方区域，采用竖杆式格栅结构，竖杆间距控制在篮球直径的三分之二以内，既能够阻挡投偏的篮球飞出训练区域，又不会完全遮挡训练人员的视线，方便教练在围挡外侧观察学员动作、传递训练指令。

　　围挡的斜向支撑采用三角形稳定结构，底部通过地脚连接片与地面预埋件固定，能够承受篮球高速撞击带来的侧向冲击力，避免围挡出现倾覆变形。设计过程中优先选用钣金折弯与型材焊接的组合工艺，所有外露的金属构件边缘都做了圆角折弯处理，消除尖锐棱角带来的运动磕碰风险，围挡中部设置的醒目标识条采用高对比度配色，能够在光线不足的场景下提醒运动人员注意边界位置，避免跑动中撞击围挡。从安装边界来看，整套结构沿篮板垂直投影面向侧方延伸的围挡长度，覆盖了投篮训练时篮球最易弹出的扇形区域，底部支撑脚的占地宽度控制在合理范围内，不会过多占用场地的有效训练空间，各模块之间采用螺栓拼接的方式连接，运输过程中可以拆分为独立单元，进场后不需要大型吊装设备即可完成组装，

　　后期维护时如果单个竖杆或者篮板出现损坏，只需要拆卸对应位置的连接螺栓即可更换配件，不需要整体拆解结构。篮板后侧的支撑立柱与围挡的主立柱采用共用设计，减少了整体的材料用量，同时提升了结构的整体刚性，立柱内部预留了篮网挂接、辅助训练器材挂载的安装孔位，后期可以根据训练需求加装投篮纠正器、传球训练靶等附加配件。围挡下部的封闭挡板采用钣金折弯成型，高度刚好能够阻挡地面滚动的篮球，避免球滚入围挡下方的缝隙，挡板与竖杆之间采用段焊连接，焊接位置打磨平整后做表面喷涂处理，防止长期户外使用出现锈蚀脱落。整套结构的受力点经过反复校核，篮球撞击篮板时的冲击力会通过主立柱传递到地面支撑结构，撞击围挡的冲击力会通过斜向支撑分散到多个固定点，

　　不会出现局部应力集中导致的构件开裂，所有连接螺栓都采用防松设计，适应户外场地长期风吹震动的使用环境，不需要频繁检查紧固。在实际使用场景中，多球训练时学员连续投篮，弹出的篮球会被围挡阻挡在训练区域内，捡球人员只需要在围挡内侧区域即可收集篮球，大幅缩短捡球的跑动距离，提升单位时间内的投篮训练次数，同时围挡也能起到场地分隔的作用，避免相邻场地的训练人员互相干扰，也能防止篮球飞出场地砸伤场外通行人员。
