户外吸烟区砖砌防火收集装置结构设计

　　在厂区、物流园、户外公共办公区等固定吸烟点位，这类砖砌结构的防火收集装置是兼顾安全管控与现场实用性的常用设施，核心作用是收纳烟蒂、承接吸烟过程中产生的零星明火碎屑，从物理层面阻断烟蒂阴燃引发周边易燃物起火的风险，相比普通金属垃圾桶，其耐火材质的结构特性从根源上规避了高温引燃桶身、桶内废弃物复燃的隐患。

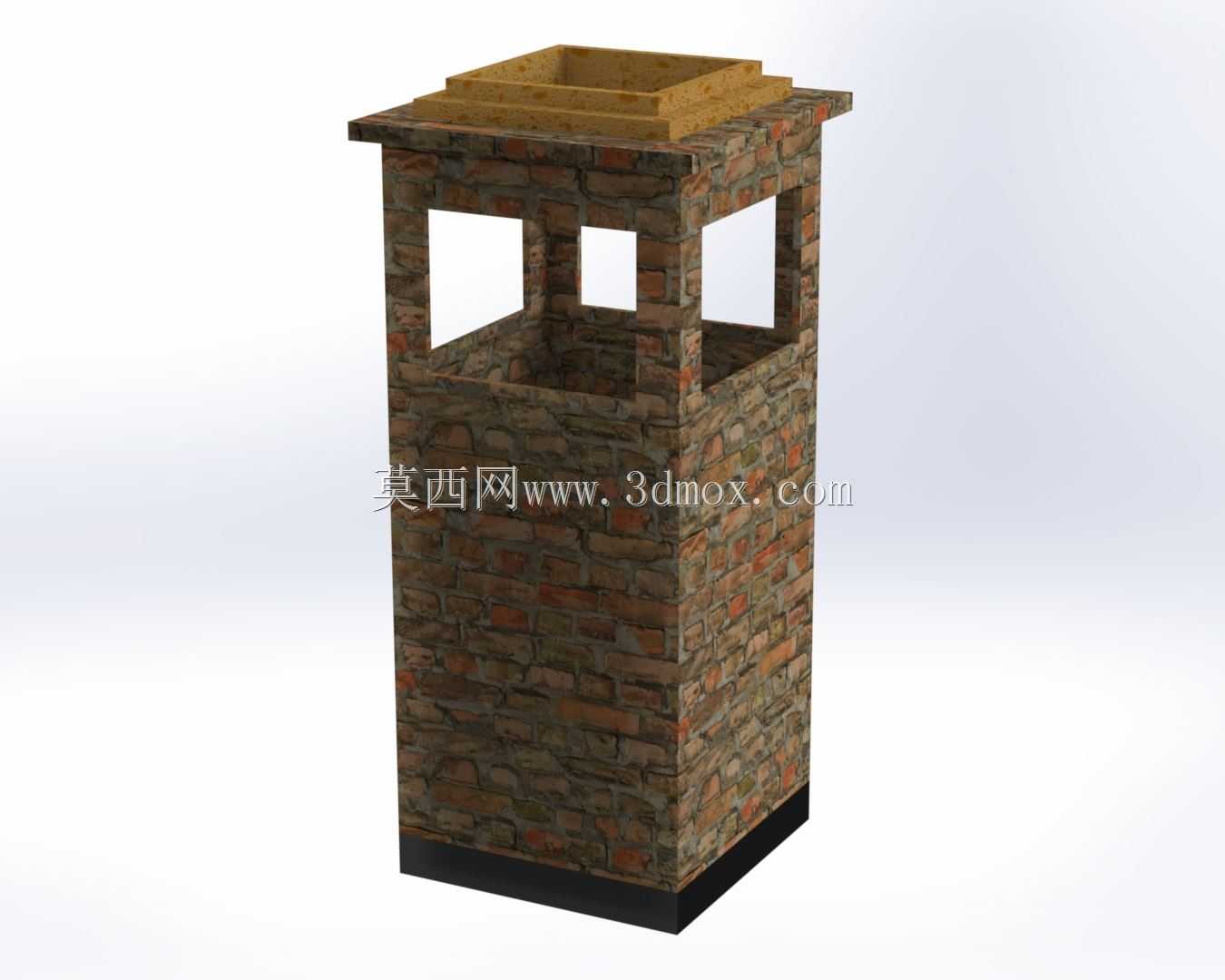

　　从实际使用场景出发，这类装置的安装点位通常选在户外开阔通风区域，周边1.5米范围内不堆放纸箱、塑料包装物、木质托盘等易燃物料，安装时底部直接与硬化水泥地面贴合，不需要额外做预埋固定，依靠自身砖砌结构的重量即可保持放置稳定，整体外形采用立式方塔结构，主体截面尺寸控制在600mm×600mm左右，总高度控制在1100mm，这个高度刚好适配成年人站立时丢弃烟蒂的操作高度，不需要过度弯腰，同时上部的围挡结构可以阻挡户外阵风将刚丢弃的烟蒂吹出装置外。

　　结构设计上，下部为实心耐火砖砌筑的储纳仓，仓体内壁做水泥砂浆抹面处理，表面平整无凹陷缝隙，避免烟蒂卡在砖缝中持续阴燃，储纳仓的有效容积约为0.2立方米，按照单点位日常20人吸烟的使用频率，可容纳7-10天的烟蒂及少量吸烟产生的废弃物，清理时直接从上部敞口位置将积存的废弃物掏出即可，不需要设置额外的卸料门，减少结构上的活动缝隙，避免火星从缝隙处飘落。上部围挡区域同样采用耐火砖砌筑，预留三个方向的方形敞口，敞口下沿距离储纳仓上沿的高度为200mm，形成足够的围挡高度，即使遇到3-4级的户外阵风，也不会将仓内的烟蒂、烟灰吹出装置外，顶部采用阶梯式收边的砖砌体结构，向外伸出50mm的檐口，既可以阻挡雨天的雨水直接灌入储纳仓内，避免烟蒂泡发产生异味积液，也能防止上部落物直接掉入仓内。

　　材质选择上全部采用耐火黏土砖搭配耐火水泥砂浆砌筑，砖体本身的耐火温度可达1200℃以上，完全可以承受烟蒂阴燃时的最高温度，不会出现砖体开裂、表层剥落的问题，底部加装一圈50mm高的黑色硬质橡胶垫，一方面可以避免砖砌底部的尖锐棱角刮伤硬化地面，另一方面可以起到调平作用，即使安装地面存在2mm以内的高低差，也可以通过橡胶垫的压缩变形保证装置放置平稳，不会出现晃动倾斜的问题。

　　在实际建模过程中，需要重点把控砖体的排布逻辑，砌筑时的灰缝宽度控制在8-10mm，与现场实际施工的工艺参数保持一致，保证模型还原度的同时，也能为后续的施工下料提供准确的参考，上部敞口的位置需要做磨边处理，避免尖锐的砖角划伤使用人员，所有砌筑的阳角位置都做R5的圆角过渡，减少磕碰伤害。这类装置不需要配套额外的电气组件、活动结构件，整体为固定式砌筑结构，后期维护成本极低，只需要定期清理内部积存的废弃物即可，相比金属材质的灭烟柱，其抗老化、抗户外紫外线照射、抗磕碰的性能更优，在厂区、物流园区等重载通行区域，即使被周边转运的小件物料轻微磕碰，也不会出现变形、掉漆的问题，长期使用的稳定性更强。

　　从安全设计的角度考量，整个装置没有设置密闭盖板，始终保持敞口通风状态，即使有未完全熄灭的烟蒂掉入仓内，也能在开放空间内缓慢阴燃直至完全熄灭，不会因为密闭空间内氧气不足产生一氧化碳积聚，也不会因为密闭空间内温度持续升高引发阴燃转明火的风险，同时敞口设计也方便现场管理人员随时查看仓内的积存情况，及时安排清理，避免废弃物积存过满溢出。在结构受力上，整个装置的重量全部垂直传递到地面，没有悬挑受力结构，砖砌结构的抗压强度完全可以满足自重及日常使用的受力需求，不需要额外配置加强钢筋，整体施工难度低，普通瓦工作业人员即可完成砌筑作业，建造成本可控，适合在各类户外固定吸烟点位批量布设。
