立式斜顶开口钣金烟灰收集桶结构设计

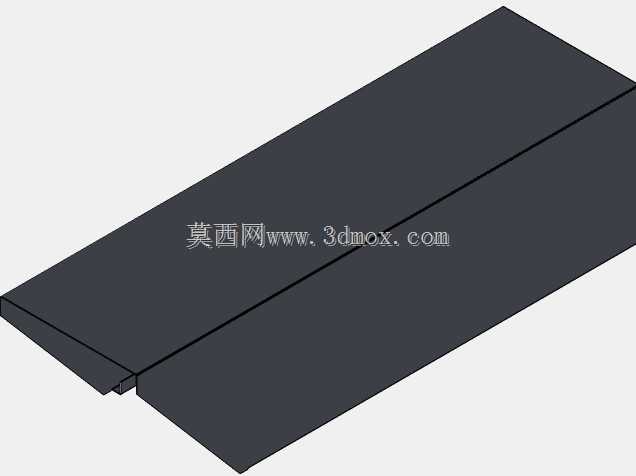

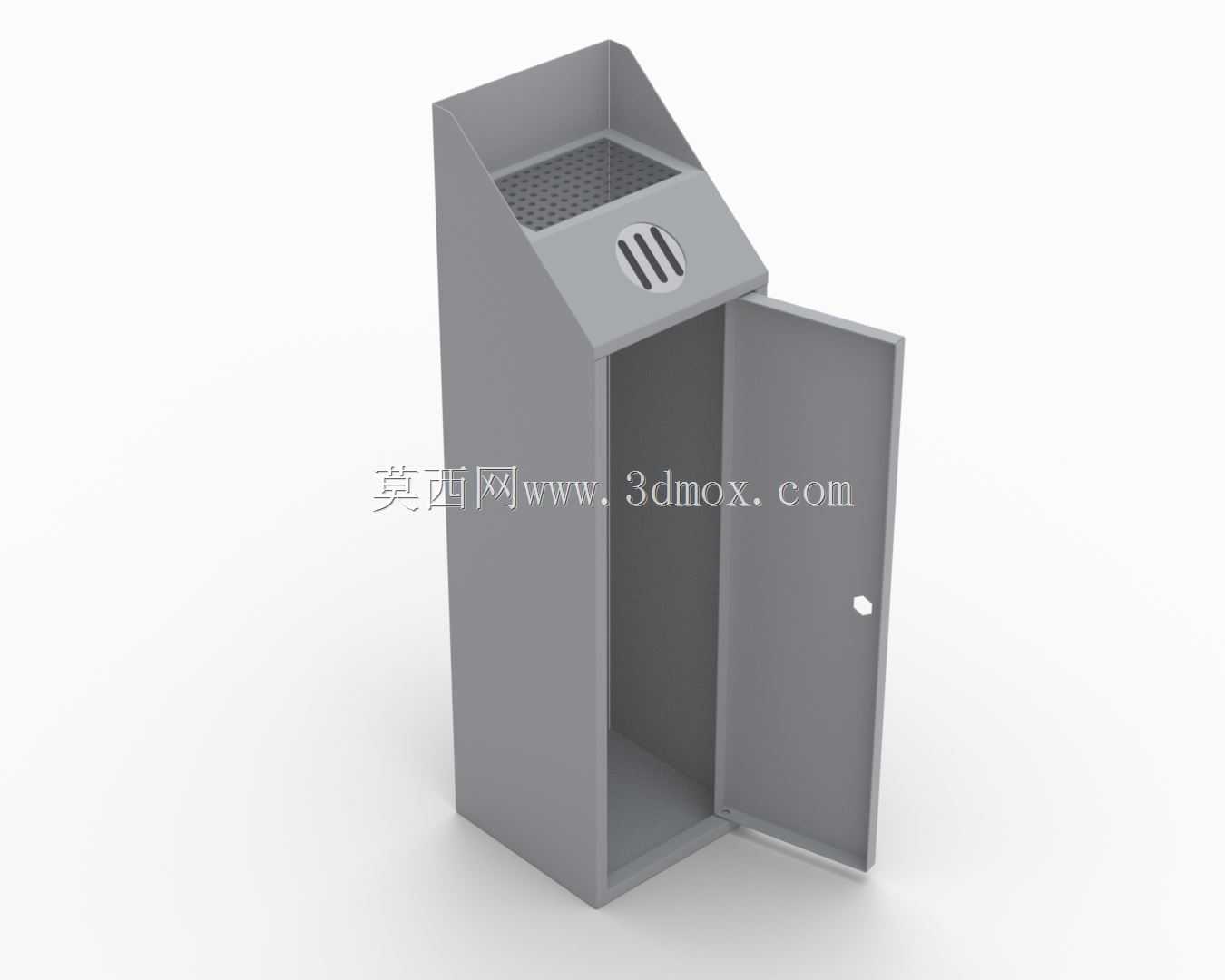

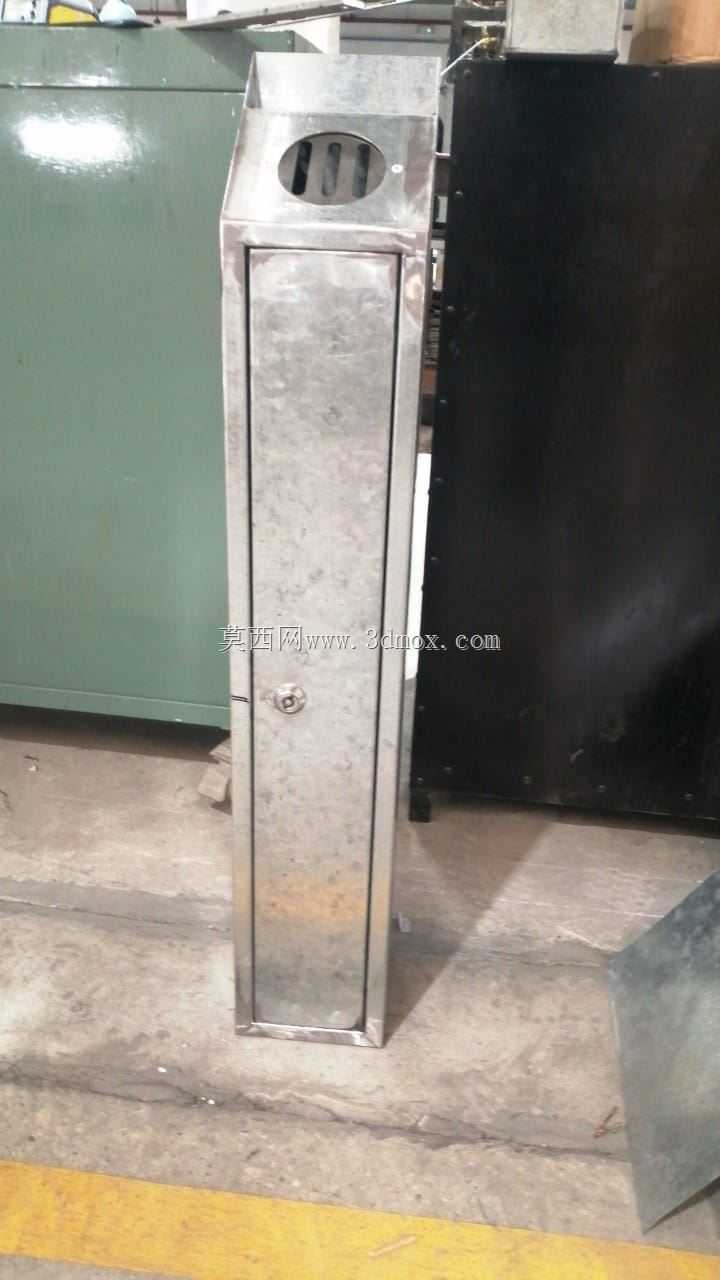

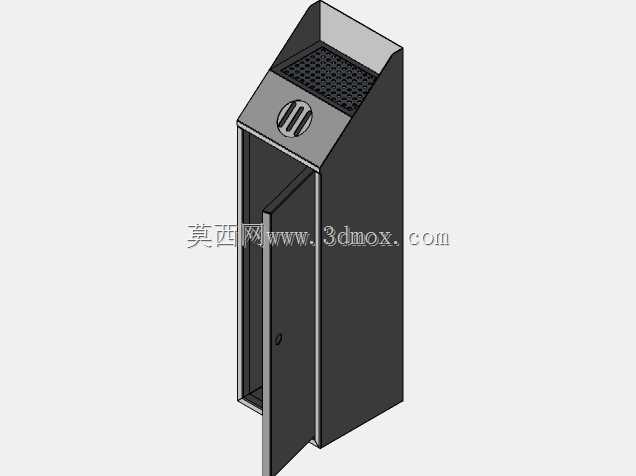

　　这款立式烟灰收集装置的结构设计，最初是针对商业综合体公共走廊、写字楼吸烟区、工业厂区室外指定吸烟点这类高频使用场景做的适配，区别于普通壁挂式烟灰盒容量小、易被烟头引燃积垢的问题，整体采用落地式柜体结构，不需要额外做墙面打孔固定，摆放时仅需预留0.4平方米左右的地面平整空间即可，不会对通行动线造成遮挡。从功能实现逻辑来看，顶部做了斜向抬升的开口设计，投放口设置了带格栅的落料区，格栅的开孔尺寸刚好能承接弹落的烟灰，同时避免未熄灭的烟头被风刮出装置外，格栅下方预留了独立的烟灰沉降腔，和下方的主存储腔做了半隔断处理，能减少日常清理时烟灰飞散的问题。正面设置的单开门结构，门体和柜体采用隐藏式铰链连接，开合角度可以达到120度以上，

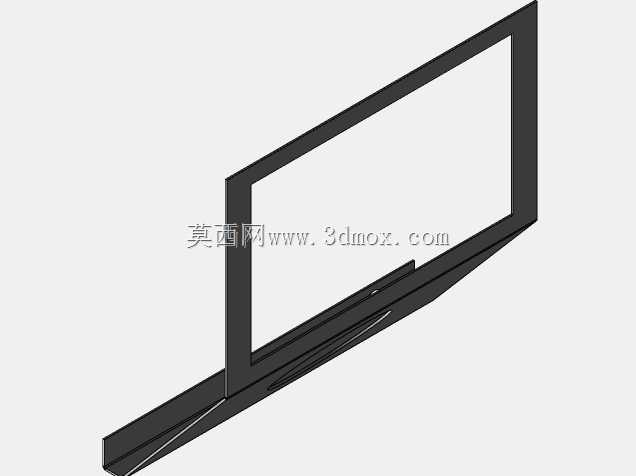

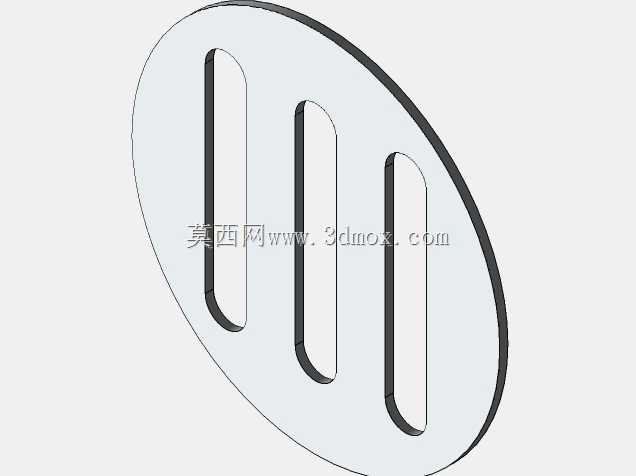

　　日常清理内部存储的烟头、积灰时不需要完全拆卸柜体，只需要打开门体就能取出内部的积灰内胆，门体上配置的简易旋钮锁扣，能避免非管理人员随意开启装置，防止内部堆积的烟头被随意倾倒引发火情。设计过程中针对钣金加工的工艺特性做了多处适配，整体柜体采用1.2mm厚度的冷轧钢板折弯成型，所有的拼接棱边都做了R3圆角的折弯处理，没有裸露的锋利切口，避免安装和日常使用过程中剐蹭过往人员。顶部斜面上的三个条形通风槽，是为了平衡柜体内部的空气流通，即使有未完全熄灭的烟头投入，也能通过缓慢的通风让烟头自然阴燃熄灭，不会因为柜体密闭导致内部氧气不足出现阴燃烟气倒灌的情况，同时通风槽的开孔宽度控制在8mm以内，不会出现烟头从通风槽掉出的问题。

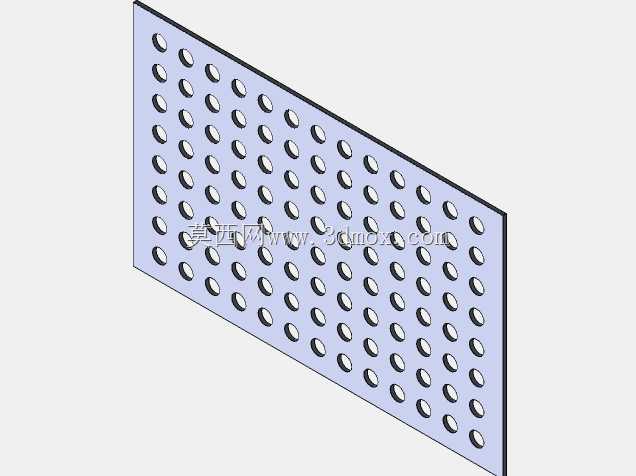

　　考虑到公共场景下的使用耐久性，柜体底部做了10mm高度的折边支撑脚，能让柜体主体和地面之间留出微小间隙，避免日常拖地时的积水直接浸泡柜体底部板材，减少钣金件长期接触潮湿地面出现锈蚀的概率。整体外形的长宽尺寸控制在350mm*350mm，整体高度为1100mm，这个高度刚好适配成年人站立时随手弹烟灰的操作高度，不需要刻意弯腰或者抬臂，符合公共设施的人机工程学要求。投放口的格栅采用冲孔网板结构，和顶部斜面采用点焊固定，网板的冲孔直径为5mm，既能让烟灰顺利落入下方腔体，又能阻挡体积较大的杂物被投入装置内，减少日常运维的清理压力。内部的积灰内胆采用0.8mm的镀锌板折弯成抽拉式结构，内胆的深度控制在800mm，

　　满容量状态下可以存储约3000个烟头，按照普通公共吸烟区的使用频率，清理周期可以达到7到10天，能有效降低运维人员的工作频次。门体和柜体的贴合处做了一圈折弯止口，关闭状态下能实现基本的密封效果，避免雨天时雨水从门缝渗入柜体内部，导致烟灰遇水结垢难以清理。在结构强度校核阶段，针对柜体的侧倾风险做了配重优化，底部支撑脚的四个角都预留了膨胀螺栓安装孔，如果是设置在室外有风的区域，可以通过膨胀螺栓将柜体直接固定在地面上，避免大风天气下柜体倾倒。整体钣金结构的焊接点都设置在柜体内部的拼接处，外表面没有裸露的焊疤，后续做表面喷涂处理时能获得更平整的外观效果，喷涂采用户外级静电粉末喷涂，涂层厚度控制在60到80微米，能适应室外日晒雨淋的使用环境，不会轻易出现涂层脱落、板材锈蚀的问题。不同于市面上常见的圆柱形不锈钢烟灰桶，这款方形柜体的结构在运输过程中可以实现堆叠码放，单台装置的包装体积更小，能降低长途运输的物流成本，同时方形结构的边角可以和建筑墙面、立柱贴合摆放，不会像圆柱形装置那样和墙面留出三角形的卫生死角，更便于公共区域的日常保洁作业。
