壁挂式按压皂液金属承托架结构设计

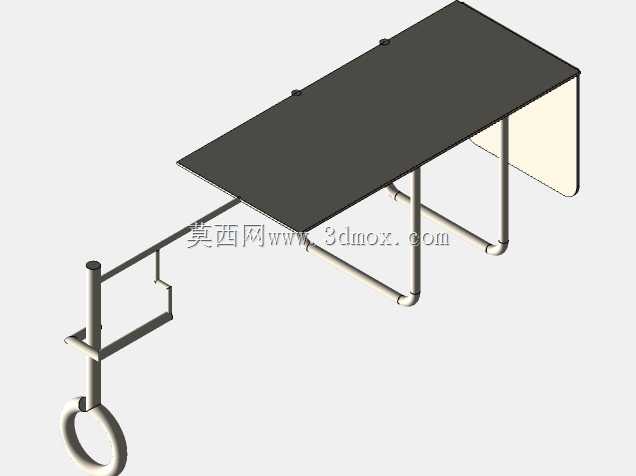

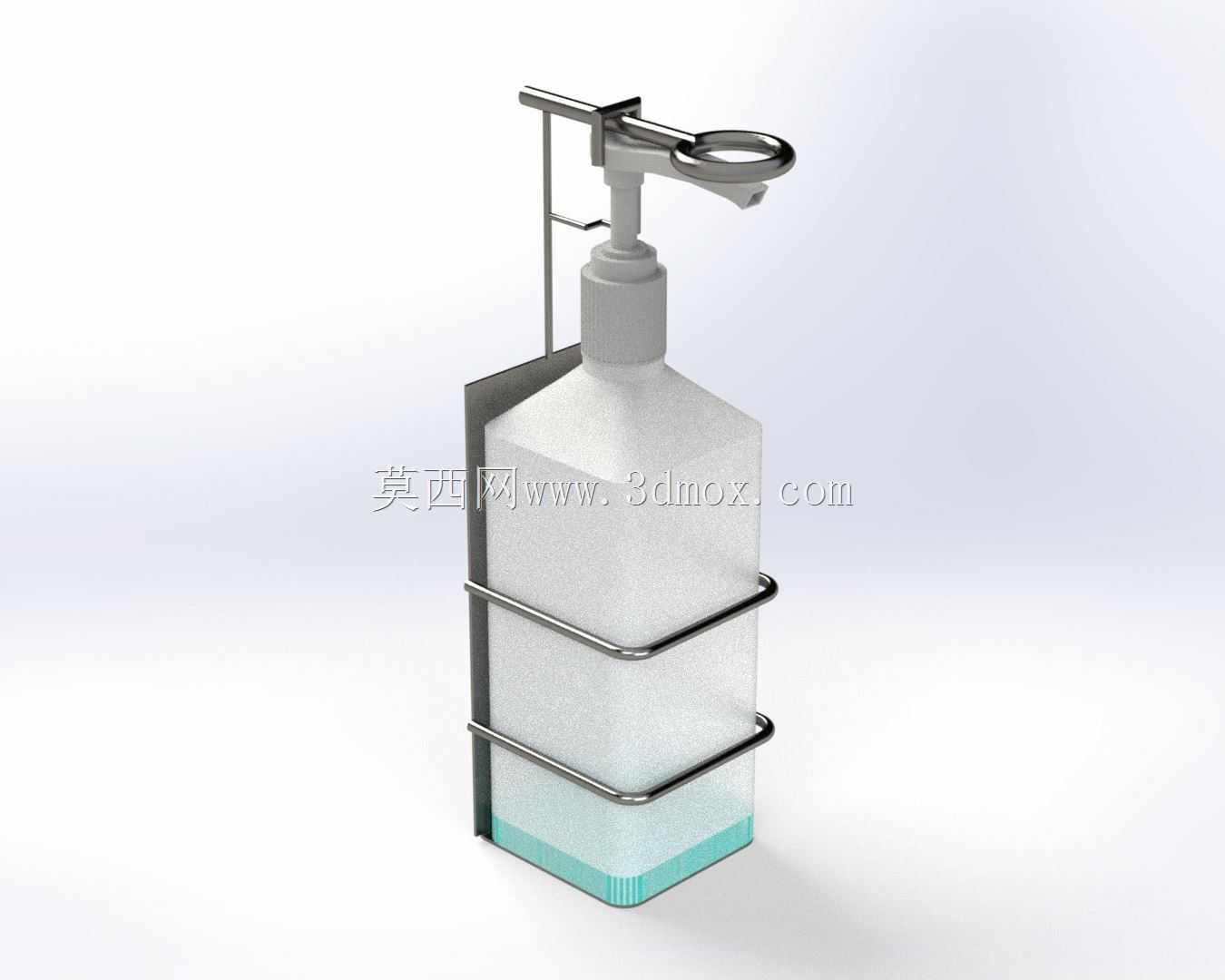

　　日常卫浴场景中，瓶装按压皂液的摆放一直存在占用台面空间、瓶身易沾水打滑、按压时瓶身偏移的问题，这款壁挂式皂液承托架正是针对这类实际使用痛点开发的五金构件，核心作用是将方形按压皂液瓶悬空固定在墙面，释放洗手台台面操作空间，同时避免瓶底长期接触台面积水引发的瓶身标签脱落、底部积垢发霉问题。从结构设计逻辑来看，整个托架采用金属线材弯折成型加侧边挡板的组合结构，没有多余的冗余部件，加工环节可直接通过线材弯制、点焊、表面镀铬处理完成量产，加工工序少，批量生产的良品率易控制。托架的固定逻辑分为两部分，上部的挂接结构可直接卡在墙面预先安装的挂钩或者挂杆上，不需要额外在墙面打孔安装膨胀件，适配现有多数卫浴挂杆的安装尺寸，

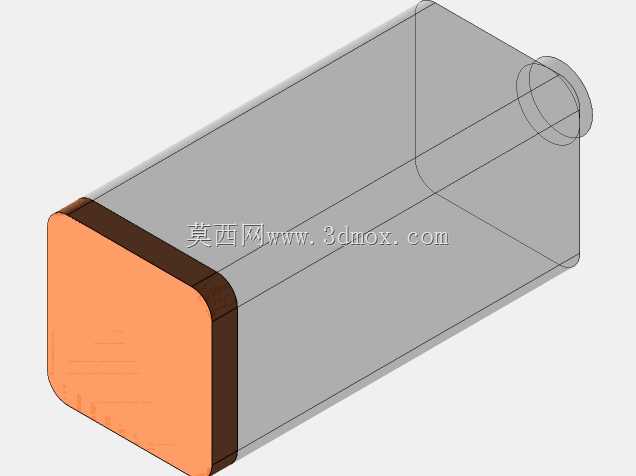

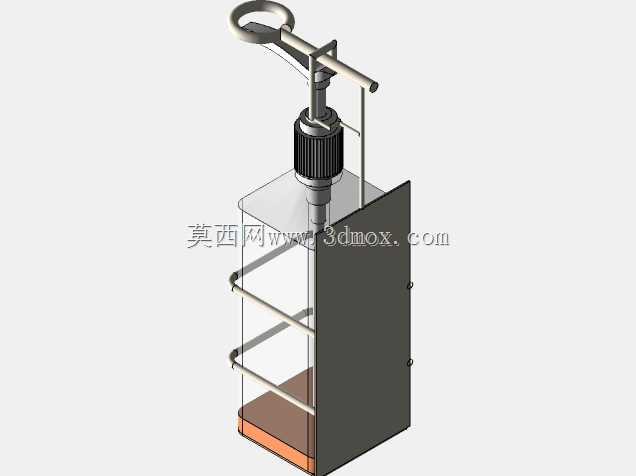

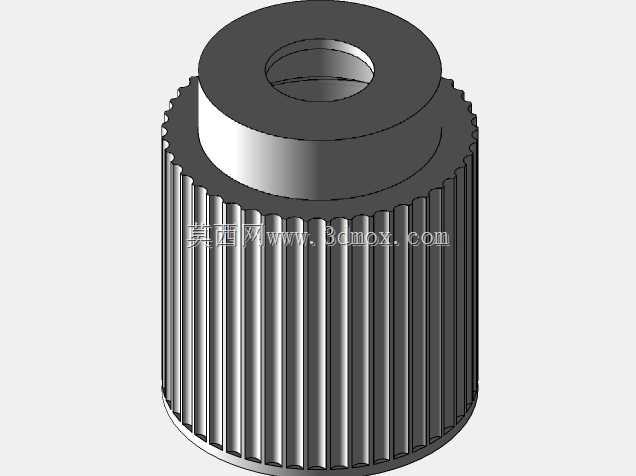

　　用户可根据使用需求灵活调整安装高度，适配不同身高使用者的按压操作习惯；下部的两道环形金属箍是核心承托部件，两道箍的间距根据常见方形皂液瓶的瓶身高度比例设置，刚好卡在瓶身下部三分之一和三分之二的位置，既不会因为箍位过高导致瓶底悬空过多引发晃动，也不会因为箍位过低遮挡瓶身标签、影响皂液剩余量观察。侧边的立式金属挡板主要起到限位作用，避免按压皂液时瓶身向后偏移，同时挡板上部延伸出的压杆固定结构，刚好卡在按压泵头的压杆下方，用户按压出液时，泵头的反作用力会直接传递到托架上，不需要额外用手扶住瓶身就能完成单手出液操作，解决了普通皂液架放置瓶身时按压容易连带瓶身下陷、偏移的问题。从安装边界尺寸来看，

　　托架整体宽度适配市面主流500ml容量方形皂液瓶的横截面尺寸，瓶身放入箍圈后单边预留1mm左右的间隙，既方便日常取下瓶身补充皂液，也不会因为间隙过大导致瓶身晃动；托架整体突出墙面的距离控制在120mm以内，不会因为突出过多导致过往人员磕碰，安装高度建议设置在台面上方150mm到200mm区间，出液口刚好对准洗手盆中心区域，按压出液时皂液不会滴落到台面上。结构强度方面，金属线材的直径选用3mm的304不锈钢线材，两道承托箍的焊点设置在侧边挡板位置，焊接后打磨平整做抛光处理，整体承重可达到5kg以上，完全满足满瓶皂液的承重需求，长期使用不会出现线材变形、焊点脱落的问题。实际使用场景中，这款托架除了家用卫浴空间，也可适配公共卫生间、

　　餐饮后厨洗手区、医院诊室洗手台等高频使用场景，壁挂安装的方式避免了台面积水对瓶身的侵蚀，金属材质的表面处理也可耐受日常清洁用的消毒剂、清洁剂腐蚀，不会出现生锈、镀层脱落的问题。设计过程中没有做多余的装饰性结构，所有弯折角度都经过实际装配验证，箍圈的圆角处理避免了尖锐边角划伤瓶身或者使用者手部，上部的挂环尺寸适配直径25mm以内的圆形挂杆，也可直接挂在墙面的无痕挂钩上，适配多种安装条件，不需要针对特定安装场景做额外的结构修改。
