户外立式带遮雨顶分类果皮箱结构设计

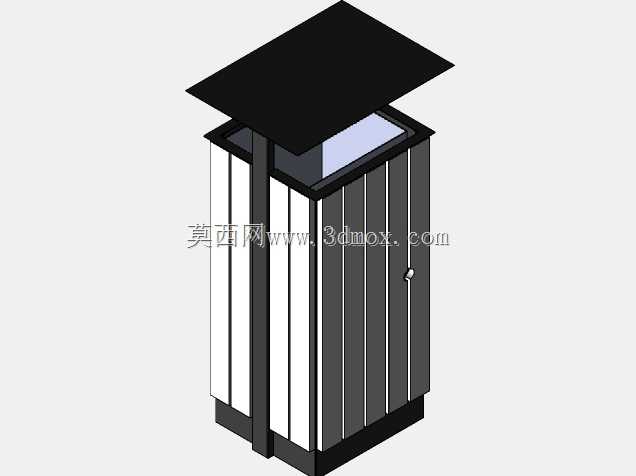

　　这款户外立式果皮箱的结构设计，首先要适配市政街区、园区步道、商业广场这类半开放公共区域的使用需求，日常承载行人丢弃的零散生活垃圾、果皮纸屑、饮品包装等废弃物，单桶容量设置要匹配常规路段3-5天的垃圾清运周期，避免满溢问题。从结构拆分来看，整体采用立式窄面布局，占地投影控制在0.16平方米以内，不会挤占人行通道的通行空间，底部设置10mm高的垫高支撑脚，隔绝地面积水渗透，避免钣金基材长期接触潮湿地面出现锈蚀问题。顶部的斜向遮雨顶采用外挑式设计，外挑尺寸超出桶身侧壁80mm，能在降雨天气引导雨水顺着顶檐向外侧滴落，不会顺着桶身缝隙流入桶内造成垃圾浸泡发臭，同时斜顶角度设置为12度，不会出现积水积灰的死角，

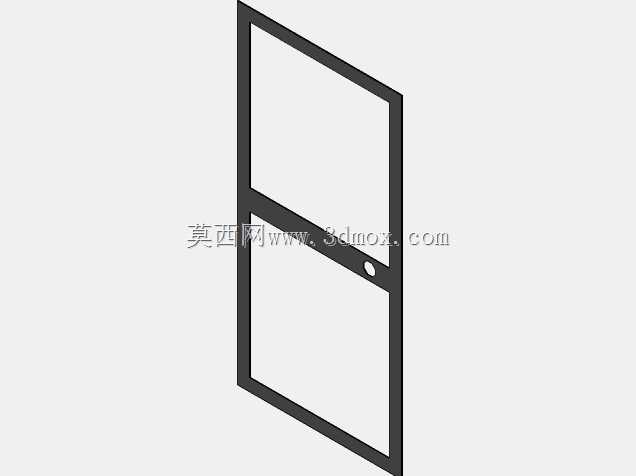

　　日常清洁时高压水枪冲洗即可快速带走顶面附着的杂物。桶身侧壁采用竖条加强筋结构，一方面是通过折弯成型的竖楞提升薄壁钣金的结构刚性，减少板材厚度的同时避免侧壁受外力撞击出现凹陷变形，另一方面竖条的凹凸结构能减少张贴小广告的附着面积，降低后期运维的清理难度。桶身正面设置带锁的检修门，门锁采用通用三角环卫锁，和常规环卫作业的开锁工具匹配，清运作业时打开侧门即可取出内部的收纳内胆，不需要整体挪动箱体，单门的开合角度设置为110度，预留足够的内胆取放空间，门轴采用隐藏式合页结构，避免外露轴件被人为破坏。内胆采用抽拉式适配设计，和桶身内壁预留15mm的通风间隙，减少桶内密闭滋生异味的概率，内胆顶部设置提手，方便清运人员提拿倾倒。在安装边界上，

　　这款箱体可采用两种固定方式，硬质铺装路面可通过膨胀螺栓穿过底部支撑脚的安装孔直接固定在硬化地面，软质绿化区域可配套预制混凝土配重底座，不需要做复杂的地基施工，安装点位调整也比较灵活。设计过程中充分考虑钣金加工的工艺性，所有折弯边都预留了标准折弯扣除量，焊接位置都设置在非外观面，焊后打磨抛光做喷塑处理，外观面没有外露的焊点和拼接缝隙，竖条分色的设计也能适配不同的周边环境风格，可根据投放区域的景观需求调整配色，在工业园区、居住小区、商务园区等不同场景都能适配。另外桶身的边角位置都做了R5的圆角倒钝处理，避免行人意外磕碰时出现划伤，符合公共设施的安全设计要求，整体结构没有易脱落的小零部件，降低人为损坏后零件脱落造成安全隐患的概率。
