工业生产废料回收站结构设计方案

　　在离散制造车间的工位布局规划中，边角料、切削废料、不合格小件的临时收纳一直是容易被忽略却直接影响现场5S落地的环节，这套回收站结构正是针对机加工、钣金加工工位的废料归集需求设计，可直接对接工位旁的废料输送路径，也可作为独立收纳单元放置在班组交接区域。从实际使用场景来看，这类回收设施需要适配多类废料的存放需求，金属切屑、边角料头、包装废弃物的密度、形态差异极大，因此整体框架采用方管焊接的承力结构，底部预留120mm的叉车叉取空间，满载状态下可直接通过液压叉车完成整站转运，无需人工倾倒，适配车间常规的物流转运节拍。

　　设计过程中首先考虑的是工位边界的适配性，整体外轮廓控制在800mm600mm1100mm，既不会占用过多的工位操作通道，又能满足单班次8小时的废料存放容量，避免操作人员频繁往返倾倒废料打断加工节奏。投料口采用大角度斜边设计，高度设置在900mm，刚好匹配站立操作时的手部自然投放高度，无需弯腰或抬手过高，减少操作过程中的多余动作浪费。考虑到金属切屑可能带有残留切削液，箱体内部做了5°的倾斜导液底坡，底部预留快插式排液接口，可直接对接车间的废液收集管路，避免切削液渗漏到车间地面造成滑倒隐患，也方便后续的废液集中处理。

　　结构细节上，箱体侧板采用可快拆的卡扣式连接，当需要清理卡滞在边角的大块废料时，无需借助工具即可拆下侧板完成清理，日常维护效率比传统焊接固定式回收箱提升60%以上。顶部边缘做了卷边包边处理，所有外露棱边都倒R3的圆角，避免操作人员投放废料时被锋利的板材边缘划伤，符合车间安全防护的基本要求。底部安装四个高强度聚氨酯脚轮，其中两个带刹车锁定装置，当需要短距离移动调整位置时，单人即可推动移位，锁定后不会因为车间地面振动或者物料碰撞发生移位。

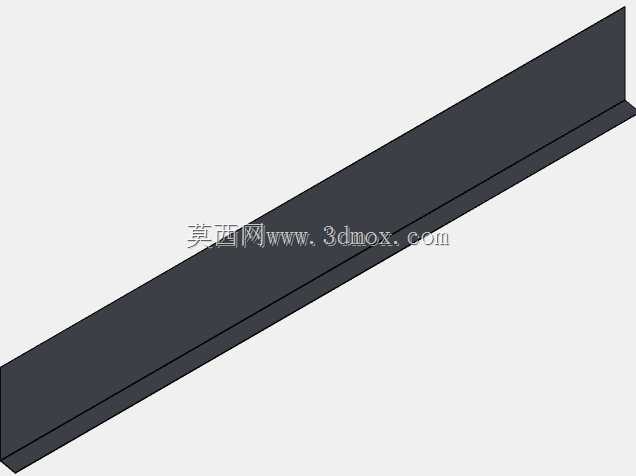

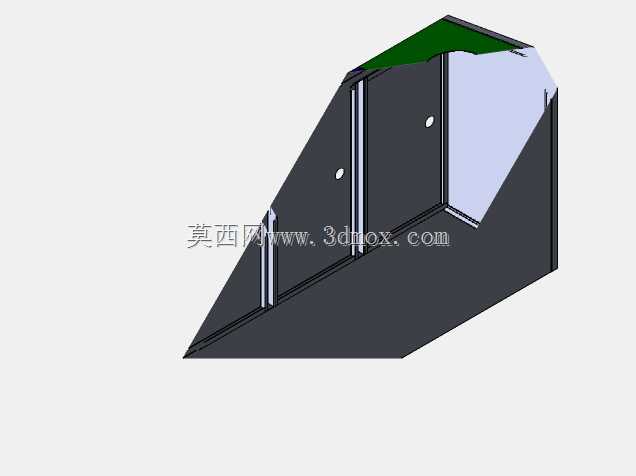

　　从安装适配的角度来看，这套回收站不需要做额外的地面固定，放置在平整的硬化车间地面即可使用，若需要对接自动化废料输送线，可直接拆除顶部的投料口盖板，预留的法兰边可直接与输送线的落料口对接，无需二次改造框架结构。针对不同车间的废料分类需求，内部可加装2块可调节的分隔板，分隔板通过插槽固定，可根据不同废料的产生量灵活调整各仓室的容积比例，比如机加工工位可给金属切屑分配60%的仓容，给包装废弃物、不合格小件各分配20%的仓容，而钣金工位则可给板材边角料分配更大的仓容，适配不同工位的实际废料产生特性。

　　在承重设计上，整体框架按照满载300kg的载荷做受力校核，方管连接处采用满焊工艺，焊后做打磨整平处理，避免应力集中导致的框架变形，长期满载使用也不会出现底部下沉、侧板变形的问题。考虑到车间环境可能存在切削液、润滑油的腐蚀，整体表面做静电喷塑处理，涂层厚度控制在60-80μm，耐油污、耐弱酸弱碱腐蚀，日常清理只需用抹布擦拭即可，不会因为长期接触油污出现涂层脱落、基材生锈的问题。

　　实际落地使用时，这类回收站通常布置在距离操作工位1.2m-1.5m的位置，刚好在操作人员的手臂可及范围边缘，不会干扰正常的上下料、设备操作动作，又能方便随手投放废料，相比传统的开放式废料桶，这种封闭式结构能避免切屑飞溅、废料散落的问题，大幅降低车间现场的清理工作量。针对有精益生产要求的车间，还可在箱体正面加装标识卡槽，插入不同废料类别的标识牌，引导操作人员分类投放，方便后续的废料分类回收与资源化处理，减少可回收废料的混放浪费。
