码头泊位用斜撑式单体系缆构件

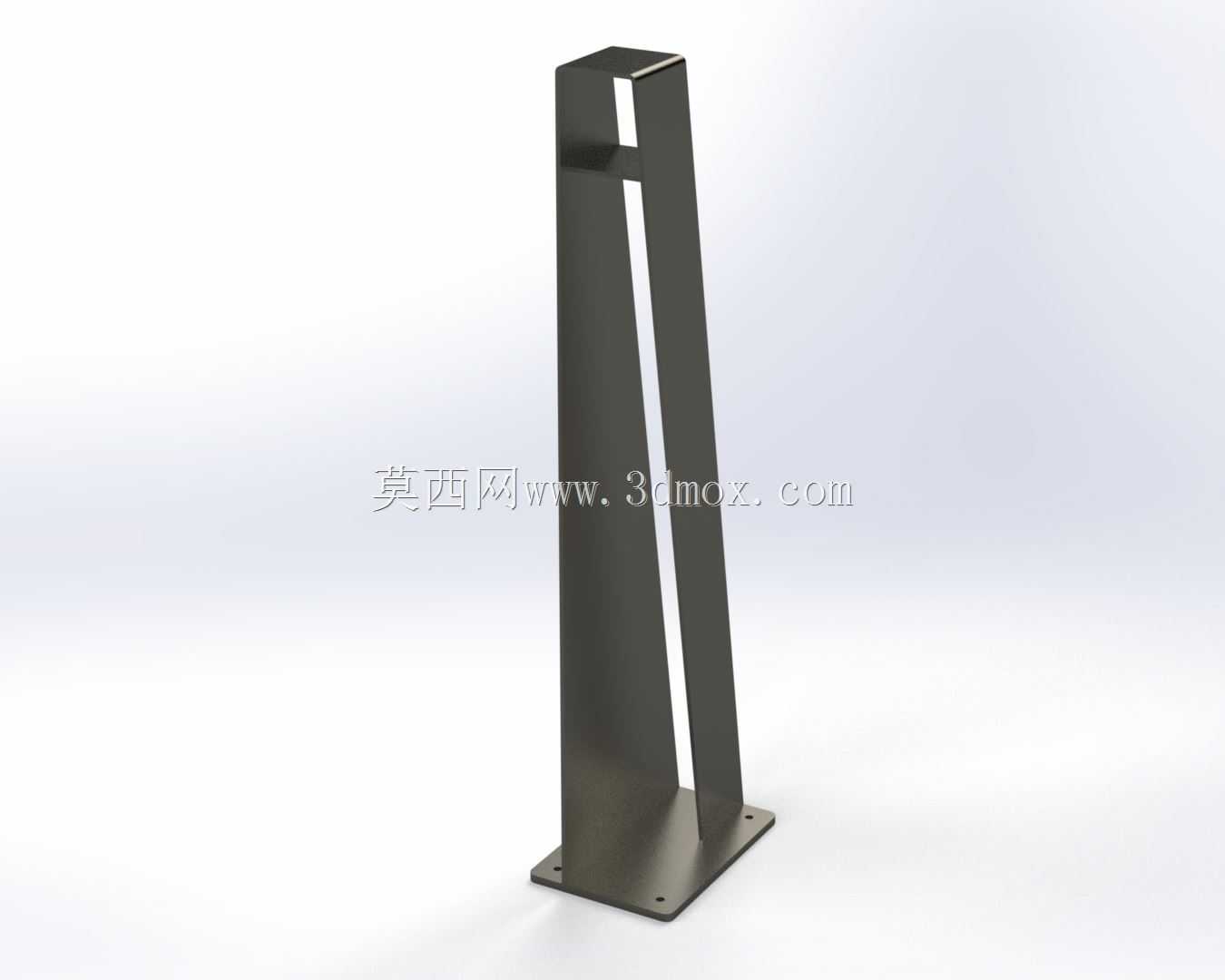

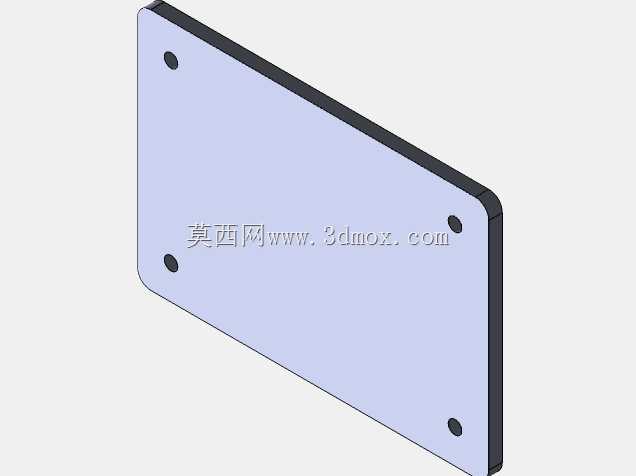

　　在港口码头、内河泊位、临时水上作业平台的系泊作业场景中，这类斜撑式系船构件是承担船舶缆绳固定载荷的核心受力部件，区别于传统双柱铸造型系船柱，这款构件采用板材焊接成型的结构方案，整体自重更轻，安装适配性更强，尤其适合中小型泊位、内河货运码头、游艇停靠点以及临时施工栈桥的系泊需求。从实际使用场景来看，这类构件日常需要承受船舶停靠时的缆绳拉力，同时要耐受水边高湿、盐雾（沿海场景）的腐蚀环境，因此设计阶段首先对受力路径做了优化：底部采用方形法兰安装座，四个安装孔位对称布置，安装时可通过膨胀螺栓或焊接方式固定在混凝土承台、钢结构码头面上，法兰座与上部立柱的连接位置做了圆弧过渡处理，避免应力集中导致的焊缝开裂问题。

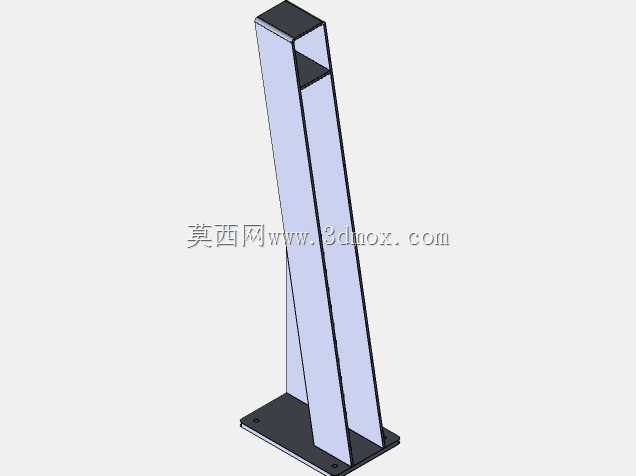

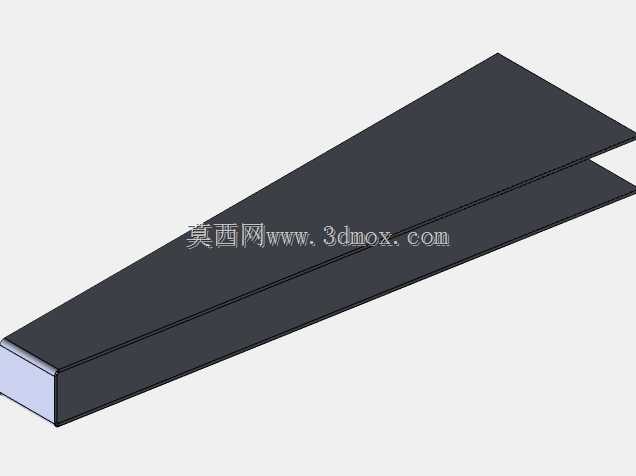

　　上部的承力结构采用双斜撑板平行布置的形式，两根斜板从法兰座位置向上逐步收窄，顶部通过横向连接块连为整体，中间预留的通槽可直接穿过缆绳，相比传统带系缆孔的柱体，这种开槽式结构更方便船员快速挂设缆绳，尤其是在带缆作业时，无需将缆绳端头从孔中穿过，直接将缆绳套入槽内即可完成临时固定，大幅提升靠泊作业效率。设计过程中针对不同吨位船舶的系缆力做了受力校核，斜撑板的厚度选取充分考虑了水平方向的拉力载荷，当缆绳以不同角度牵拉时，双斜板结构可将载荷均匀传递到底部法兰的四个固定点，避免单侧受力导致的安装座松动。从安装边界来看，底部法兰的尺寸适配常规码头的预埋螺栓间距，无需对现有码头结构做大规模改造即可直接替换老旧系船构件，

　　整体高度的设定兼顾了不同水位差下的缆绳挂设需求，即使在枯水期或高水位时，船员也能方便地将缆绳挂到构件上，不会因为水位变化导致缆绳摩擦码头边沿造成磨损。构件的棱角位置都做了小圆弧倒角处理，一方面避免尖锐棱角磨损缆绳，降低缆绳断裂的安全隐患，另一方面也能减少涂装层在棱角位置的脱落问题，提升防腐涂层的附着寿命。实际使用中，这类构件除了固定船舶缆绳外，也可在码头临时作业时作为安全绳的固定点，承担人员作业防护的挂点功能，结构的冗余承载力完全满足临时防护的载荷要求。相比传统铸造系船柱，这种焊接成型的构件生产周期更短，可根据不同泊位的载荷需求快速调整板材厚度、整体高度以及法兰安装尺寸，适配性更强，同时焊接结构的可修复性更好，若出现局部碰撞变形，

　　可通过现场焊接打磨快速修复，无需整体更换，降低码头运维成本。在结构细节处理上，双斜撑板之间的间隙宽度经过反复验证，既保证缆绳可以顺利放入，又不会因为间隙过大导致缆绳在受力时出现过大的横向滑移，顶部的横向连接块除了连接两根斜板外，还能对缆绳起到上限位作用，避免缆绳在水位涨落、船舶晃动时从构件顶部脱出。安装时需要注意法兰座与安装基础的贴合度，若基础面不平整，需要加垫调平垫片后再锁紧固定螺栓，避免构件安装后存在初始内应力，影响长期受力性能。
