下铣加工用三维立铣刀结构设计

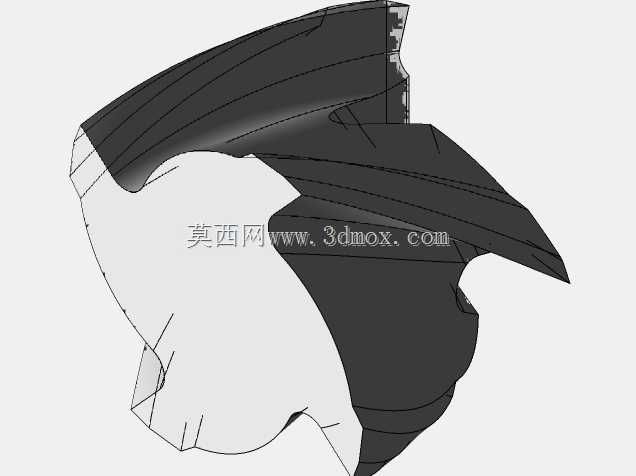

　　在常规铣削加工场景中，下铣（顺铣）工艺因切削力方向压紧工件、加工表面质量更优的特点，被广泛应用于平面铣削、型腔开粗、侧壁精修等各类机加工工序，而立铣刀作为该工艺中直接参与材料去除的核心执行部件，其结构设计的合理性直接决定加工效率、刀具寿命与最终工件成型精度。这款立铣刀的三维结构设计，完全围绕下铣工况的受力特性展开，首先从切削刃的排布逻辑来看，针对下铣过程中刀齿切入工件时切削厚度从最大逐渐降至零的特点，刃部采用了不等分螺旋角设计，能够有效打破切削过程中的周期性振动，避免普通等螺旋角立铣刀在大切深顺铣时容易出现的振纹问题，同时端部切削刃的过中心设计，保证刀具可以直接进行轴向扎刀进给，无需提前预钻工艺孔，适配型腔加工中常见的坡走铣、

　　螺旋插补铣等下刀方式，减少工序辅助时间。从实际加工适配场景来看，该立铣刀可装夹于各类数控铣床、加工中心的弹簧夹头刀柄、液压刀柄上，安装时需保证刀柄夹持长度覆盖刀杆圆柱段的70%以上，避免悬伸过长导致的刚性不足，其刀杆部分采用等直径圆柱结构，适配标准ER夹头的装夹公差，无需定制专用夹持配件，能够直接在现有量产机加工产线上快速换用。设计过程中针对下铣时切屑排出方向的特点，对排屑槽的螺旋角、槽深、槽型抛光弧度做了针对性优化：下铣时切屑会顺着排屑槽向刀具夹持端方向排出，因此排屑槽的抛光弧度设计为从端部切削刃向刀杆方向逐渐平滑过渡，减少切屑在槽内的卡滞风险，同时槽深根据切削刃的有效切削长度做梯度变化，靠近端部的槽深更大，

　　能够容纳大切深下铣时产生的厚切屑，靠近刀杆部分的槽深适当收窄，保证刀杆整体的抗扭刚性，避免大进给切削时出现刀杆扭断的失效问题。从刀具的功能特性来看，其周刃与端刃采用了平滑过渡的圆角衔接结构，不存在普通立铣刀常见的刃接尖角，在进行下铣加工的侧壁与底面接刀工序时，能够有效减少接刀痕的产生，提升加工表面的一致性，同时端部的中心切削刃做了微小的负倒棱强化处理，因为下铣切入时中心刃最先接触工件，承受的冲击载荷最大，负倒棱结构可以在不显著降低切削锋利度的前提下，提升刃口的抗冲击性能，减少崩刃失效的概率，延长刀具的连续加工时长。在外形尺寸与安装边界的设计考量上，该立铣刀的有效切削长度与刀杆直径的比例控制在3:1的常规加工适用范围内，

　　既保证足够的切深能力，又控制刀具悬伸后的刚性衰减在合理区间，刀杆末端的倒角设计方便操作人员快速装夹对准，无需反复调整刀具在夹头内的位置，同时切削刃的径向跳动公差控制在微米级，保证多齿切削时每个刀齿的切削负载均匀，避免个别刀齿过载磨损。针对不同被加工材料的适配性，该立铣刀的刃口角度设计兼顾了钢材、铸铁、通用有色金属的加工需求，前角采用中等正前角设计，既保证切削时的锋利度减少切削热产生，又有足够的刃口强度应对断续切削的冲击，后角设计为双后角结构，第一后角保证刃口锋利度减少与工件已加工表面的摩擦，第二后角增大刃部的容热体积，避免长时间切削时刃部温度过高导致的硬度下降。在实际加工验证的设计迭代中，还针对下铣时容易出现的让刀问题，对刀杆的芯厚做了优化，芯厚直径从端部向刀柄方向逐渐递增，形成类似锥度的加强结构，在不影响排屑槽空间的前提下，大幅提升刀杆的抗弯刚性，在大悬伸加工时能够有效减少让刀量，保证型腔侧壁的垂直度与尺寸精度，同时排屑槽的刃带宽度做了严格控制，过宽的刃带会增加与工件表面的摩擦导致加工表面硬化，过窄的刃带则会导致刃口强度不足、刀具磨损加快，经过多轮切削试验确定的刃带宽度，能够在保证加工表面质量的同时，维持足够的刀具寿命。
