高速家用风扇组件三维结构设计

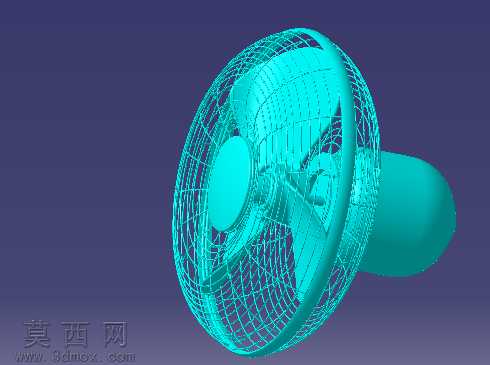

本作品为高速风扇组件的三维参数化建模成果，建模过程中严格遵循家用通风电器的结构设计规范，对风扇的各个组成部件进行了1:1比例的精准还原。首先从整体结构拆解入手，将风扇组件划分为防护网罩、风叶组件、电机壳体、连接基座四大核心模块，每个模块均采用独立的建模流程完成后再进行整体装配约束，确保各部件之间的装配间隙符合实际生产的公差要求。在防护网罩建模阶段，采用环形阵列配合径向筋条的建模逻辑，通过单根径向筋条的草图绘制、实体拉伸后，按照网罩的圆周分布规律完成环形阵列，再叠加多层环形加固圈完成网罩整体结构，既还原了网罩的通透防护特性，也保证了模型的轻量化，避免过多冗余面影响后续渲染与装配操作。风叶组件建模时，针对高速运转的气动特性，对扇叶的曲面弧度进行了精准拟合，通过多截面曲面命令生成符合流体力学要求的扇叶曲面，再经过加厚、圆角处理完成实体建模，三片扇叶按照120度等夹角完成环形阵列，与中心的轮毂结构做布尔合并，还原扇叶与轮毂的一体化装配结构。电机壳体部分采用回转体建模思路，通过绘制壳体的半剖面草图，经过回转命令生成主体外壳，再对壳体的连接卡扣、散热槽等细节结构进行逐一建模，还原电机壳体的安装定位结构，确保与风叶组件、网罩组件的连接位置完全匹配。材质与渲染阶段，为网罩赋予半透明的硬质塑料材质，调整折射与透明度参数还原真实网罩的视觉效果，扇叶与电机壳体则赋予哑光青蓝色工程塑料材质，添加轻微的磨砂质感与环境反射效果，在深色背景的渲染环境中，通过侧方主光源配合顶部补光，清晰呈现出模型的线框结构与实体轮廓，既展示了组件的内部装配关系，也突出了各部件的形态特征。整体建模过程中严格控制曲面的连续性，所有棱边均做了符合工业设计要求的圆角处理，避免尖锐棱角，还原家用风扇的安全设计特性，装配完成后对整体结构做了干涉检查，确保各部件之间无结构冲突，完全符合实际产品的结构逻辑，可用于产品结构展示、装配教学、二次开发设计等多种场景。
